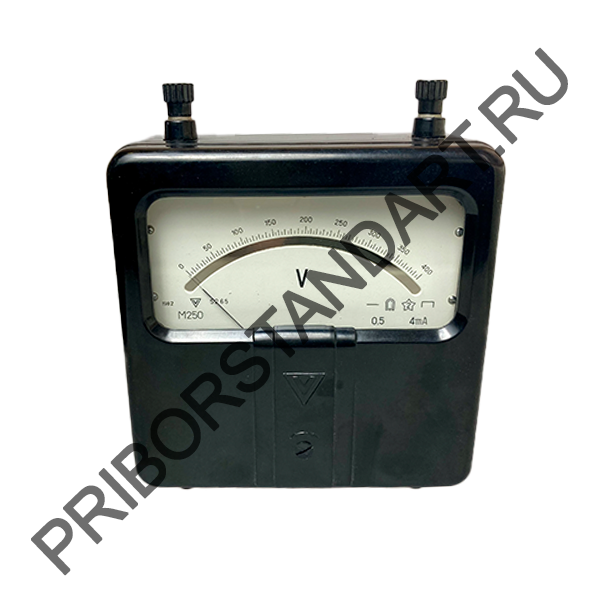

Вольтметр М250 — переноснойприбор магнитоэлектрической системы предназначен для контрольных измерений напряжения аккумуляторных батарей.
Прибор действует по принципу возникновения магнитного потока в результате взаимодействия постоянного магнита в приборе с током, протекающим по обмотке подвижной рамки, и в результате образования вращающего момента. М250 снабжен специальным магнитным экраном, защищающим измерительный механизм от магнитных полей напряженностью до 1200А/м. Создание противодействующего момента реализуется двумя токоведущими спиральными пружинами.
Тип шкалы вольтметра — равномерная, система индикации — стрелочная с непосредственным отсчетом. Шкала имеет равномерный характер, поскольку угол отклонения рамки и связанной с ней стрелки пропорционален силе тока, протекающего по обмотке рамки.
Приборы устойчивые к тряске и вибрации за счет того, что подвижная часть опирается на пружинящие подпятники. Вольтметр заключен в пластмассовый корпус брызгозащищенного исполнения.
Технические характеристики М250
- Класс точности — 0,5.
- Потребляемая мощность М250 — 4 мА.
- Пределы измерений — 3В, 200В, 400В.
- Габариты — 196×210×95 мм.
- Длина шкалы — 125 мм.
Изменение показаний вольтметров М250 может быть вызвано:
— изменением положения прибора в любом направлении от нормального положения на 30° (величина изменения показаний — не более ±0,5%);
— влиянием внешнего магнитного поля напряженностью 1200А/м, образованного постоянным током, при самом неблагоприятном направлении поля (изменение показаний — не более ±0,5% от длины конечного значения шкалы);
— отклонением температуры окружающего воздуха от нормальной (+20±5°С) до любой температуры в пределах рабочих температур (величина изменения показаний — не более ±0,3% от конечного значения шкалы на каждые 10°С изменения температуры);
— установкой приборов на ферромагнитное основание толщиной 3 мм (изменение показаний — ±0,25% от конечного значения шкалы).
Вольтметры М250 на 3В снабжены кнопкой перемены полярности, размещенной в правом нижнем углу лицевой части прибора. Для удобства измерения напряжения аккумуляторных батарей к прибору прикладывается пара специальных проводов: один конец провода заканчивается щупом, другой- наконечником, предназначенным для подключения к зажимам прибора.
Для устранения погрешностей от параллакса шкала снабжена зеркалом. На лицевой стороне корпуса прибора на 3В помещена кнопка для перемены полярности в случае неверного включения, чем предотвращается необходимость переключений прибора.
Приборы М250 выдерживают без повреждений длительную перегрузку током или напряжением, равным 120% номинального. Кроме того, все приборы выдерживают кратковременную (продолжительностью до 5 с) перегрузку двойным номинальным током или номинальным напряжением.
Условия эксплуатации приборов М250
Температура от -40°С до +60°С.
Относительная влажность 98%.
Установившееся превышение температуры всех элементов приборов над температурой окружающего воздуха, вызванное нагревом под нагрузкой, равной номинальному току и номинальному напряжению, составляет не более:
50°С — для обмоток из проводов, изолированных хлопчатобумажной пряжей, шелком или капроном, пропитанных лаком, а также для обмоток из эмалированной проволоки;
65°С — для обмоток из проводов с винифлексовой или мегалвиниловой изоляцией;
80°С — для неизолированных токоведущих частей.
Сопротивление изоляции электрических цепей приборов относительно корпуса при температуре +20±5°С должно быть не менее:
50 МОм — при относительной влажности воздуха 80%;
2 МОм — при относительной влажности воздуха 95±3%.
Рабочее положение всех типов приборов горизонтальное.
Время успокоения подвижной части не превышает 3 с.
Масса 2,7 кг.
