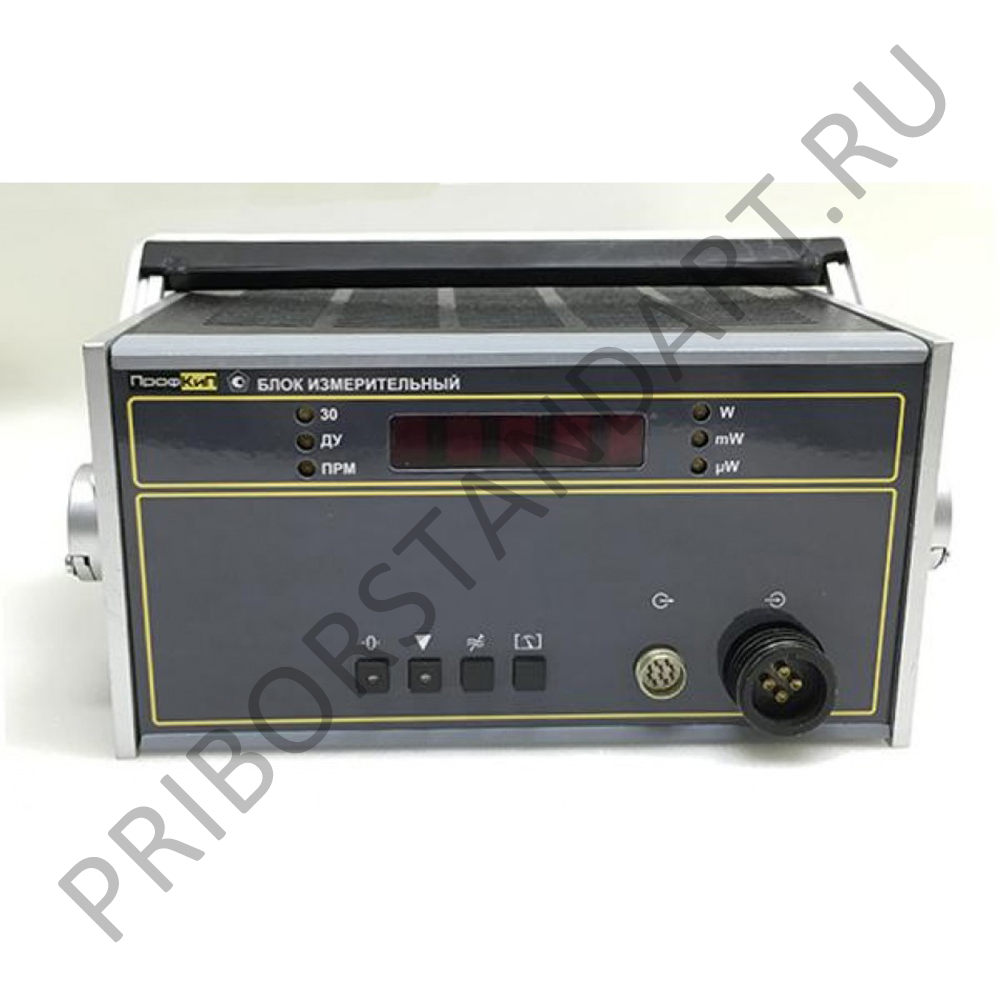

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0.02 ГГц до 17.85 ГГц.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
• Диапазоны частот: 0.02 ГГц … 17.85 ГГц
• Диапазоны измерения мощности: 1 мкВт … 10 мВт
• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
• Встроенное ПО
• Интерфейс LAN (опционально)
Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
|
Параметры |
Значения |
|
Диапазон частот |
0.02 ГГц … 17.85 ГГц |
|
Диапазон измерения мощности |
10-7 Вт … 3.0х10-5 Вт включ. св. 3.0х10-5 Вт … 10-4 Вт включ. св. 1х10-4 Вт … 1х10-3 Вт включ. св. 1х10-3 Вт … 1х10-2 Вт |
|
Пределы допускаемой основной относительной погрешности (δ): - в диапазоне частот 0.02 ГГц …12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц |
±[4 + 0.1 (Рк/ Рх - 1)% ±[6 + 0.1 (Рк/ Рх - 1)% |
|
где: Рк – максимальное значение поддиапазона измерения мощности, Вт; Рх – измеренное значение мощности, Вт |
|
|
Волновое сопротивление входа ваттметра: |
50 Ом |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц |
не более 1.3 не более 1.4 |
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры |
±1.0% |
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме: |
не более 4х10-7 Вт/ мин |
|
Время установления показаний ваттметра в режиме ручного переключения поддиапазонов: - первый и второй поддиапазон - третий и четвертый поддиапазон - в режиме автоматического переключения поддиапазонов |
не более 10.0 с не более 1.0 с не более 15.0 с |
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин |
не более 0.015 Вт |
|
Время установления рабочего режима |
не более 30 мин |
|
Время непрерывной работы |
не менее 16 ч |
Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
• Температура окружающего воздуха: 20ºС ±5ºС
• Относительная влажность при температуре 25ºС: 30% … 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.
Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
• Температура окружающего воздуха: -10ºС … +40ºС
• Относительная влажность при температуре 30ºС: 90%
• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
• Потребляемая мощность: не более 38ВА
• Средняя наработка на отказ: 15000 ч
• Питание: 220 В ± 22В, 50 Гц ±1 Гц
• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
• Габариты, вес ППК ПрофКиП М3-90: D42х101.5 мм, 0.4 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
|
Наименование |
Количество |
|
Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001 |
1 шт |
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001 |
1 шт |
|
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ |
2 шт |
|
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ |
2 шт |
|
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ |
2 шт |
|
Кабель КОП ЕЭ4.854.130-08 |
1 шт |
|
Ключ 7811-0002DIх9 ГОСТ 2839-80 |
1 шт |
|
Кабель сетевой SCZ-1 |
1 шт |
|
Руководство по эксплуатации ПРШН.411151.008 РЭ |
1 шт |
|
Схемы электрические принципиальные ПРШН.411151.008 РЭ |
1 шт |
|
Формуляр ПРШН.411151.008ФО |
1 шт |
|
Ящик укладочный ПРШН. 411161.120 |
1 шт |
|
Ящик укладочный ПРШН. 411161.120-03 |
1 шт |
Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
|
Наименование |
|
Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке) |
|
|
|
|
