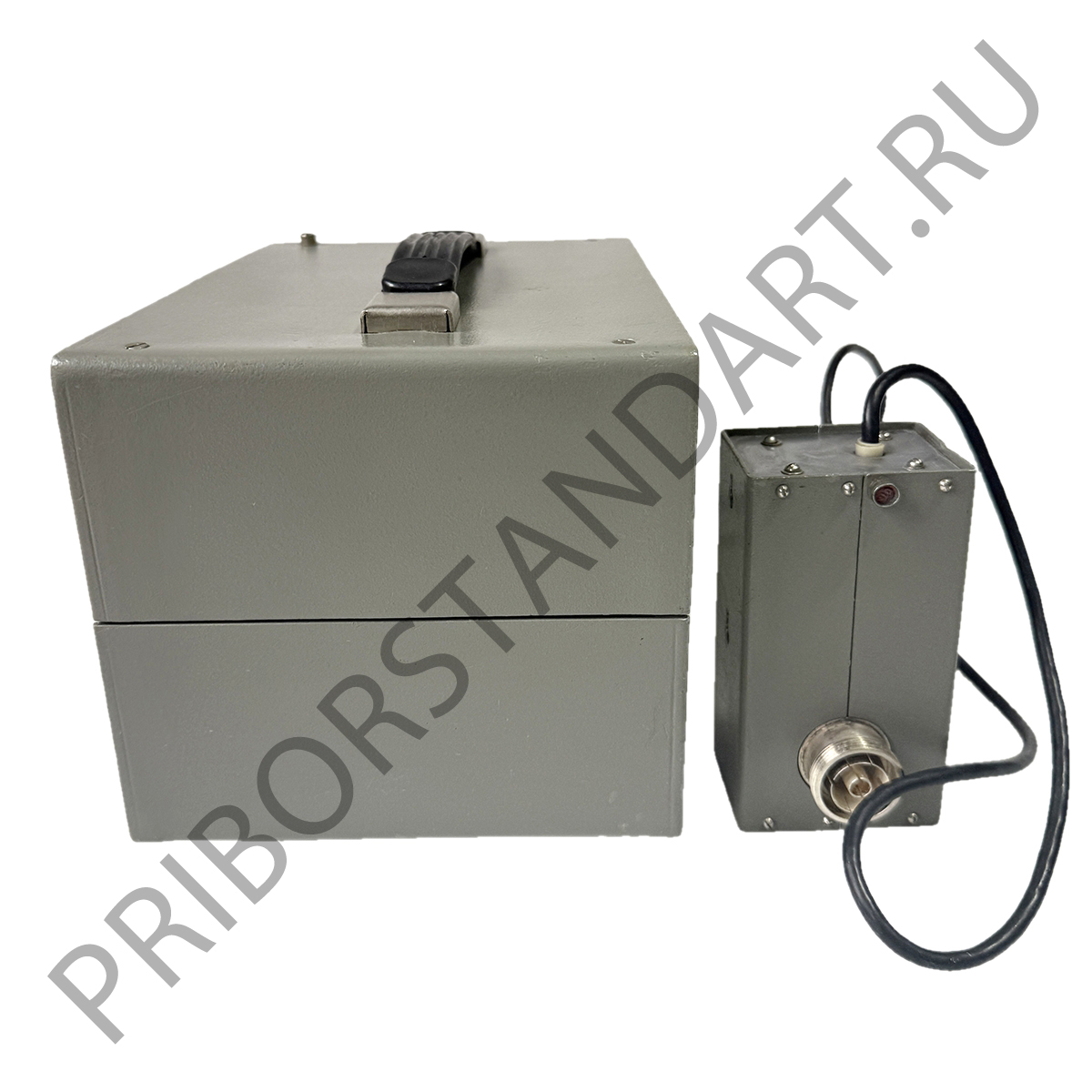

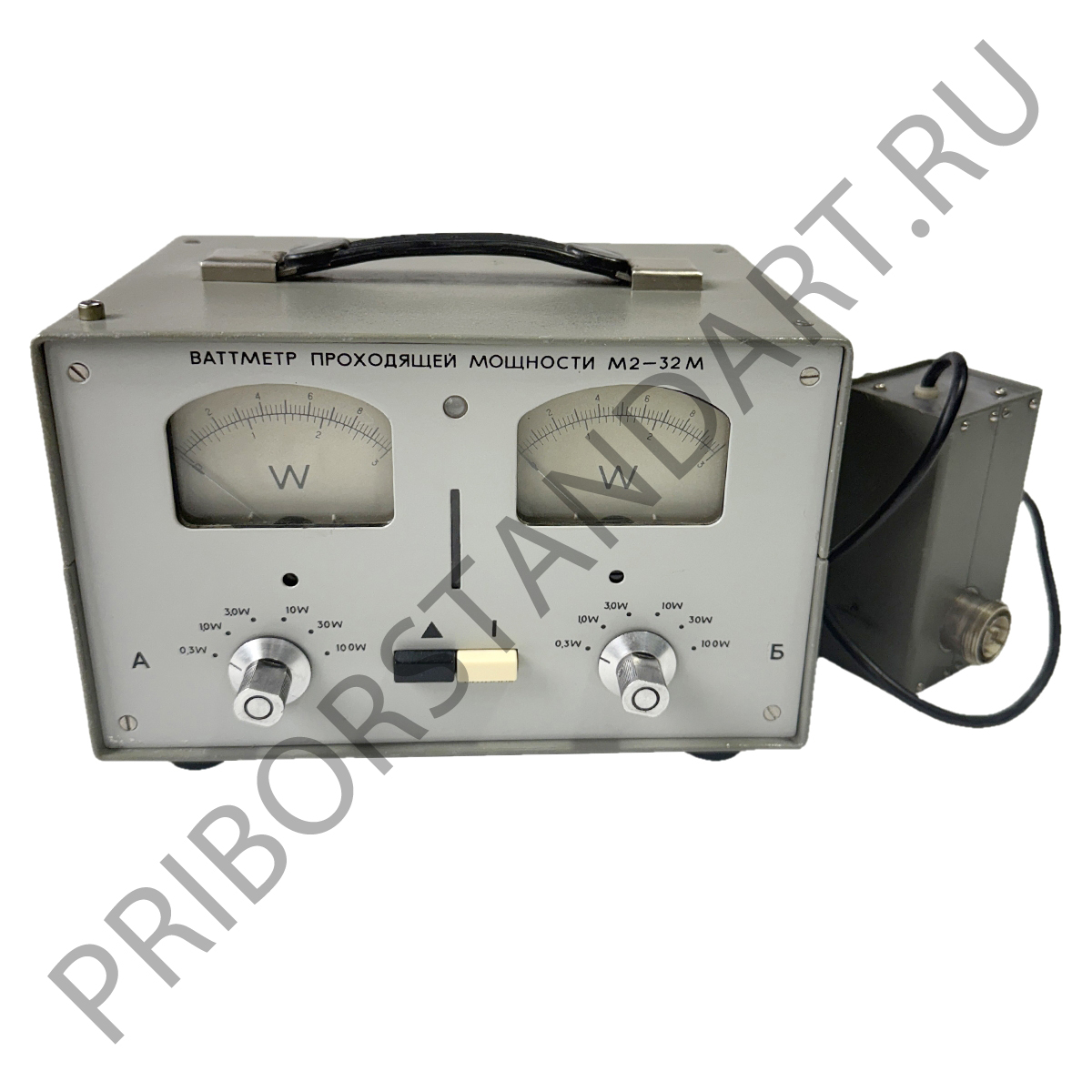

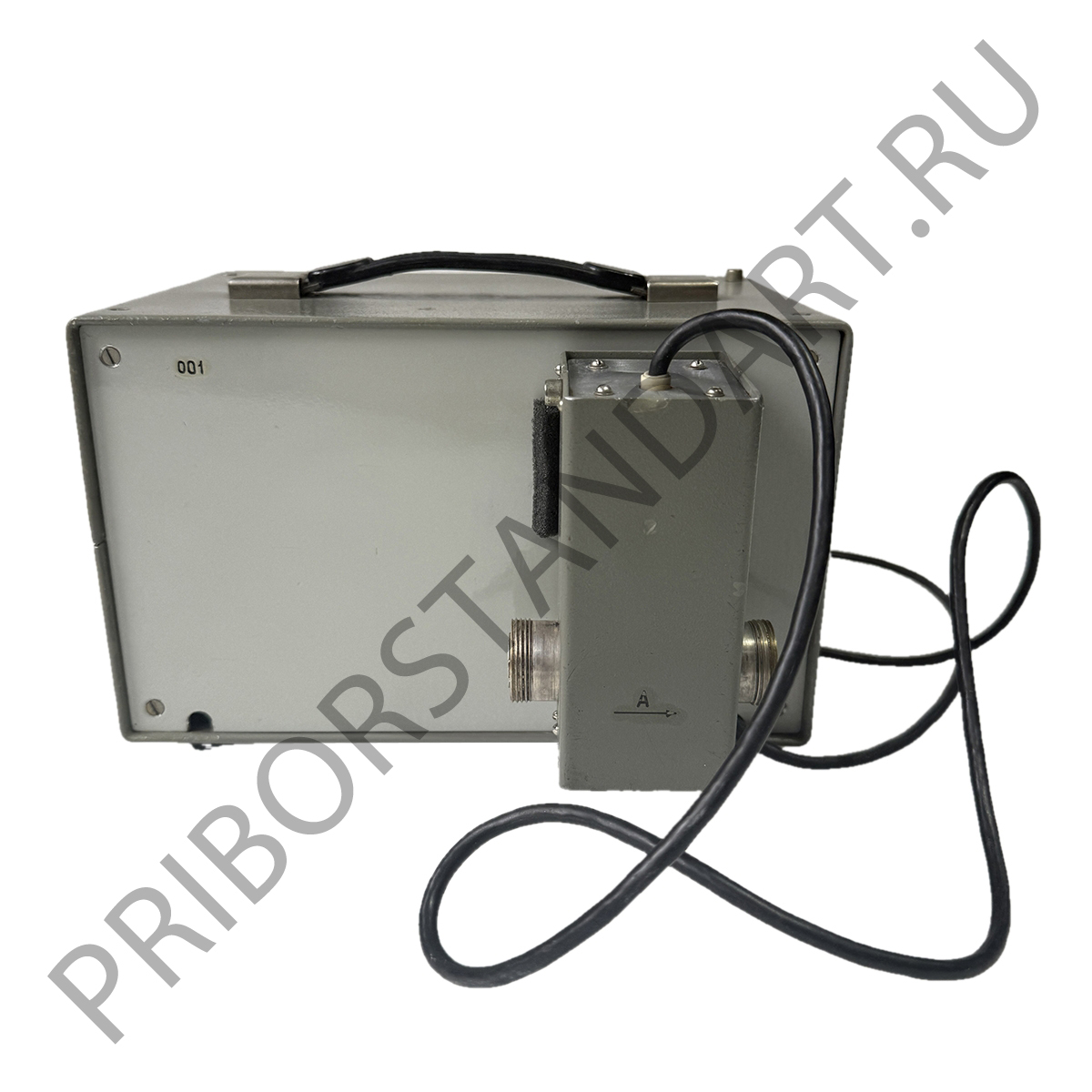

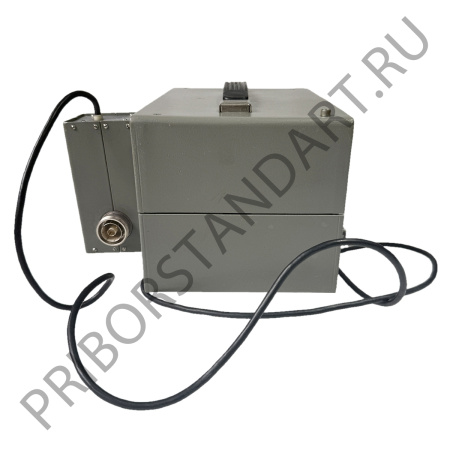

Ваттметр проходящей мощности М2-32М
Ваттметр проходящей мощности М2-32М предназначен для измерения уровня проходящей мощности непрерывных колебаний в ВЧ и СВЧ диапазонах при одновременном измерении уровней падающей и отраженной мощности.
Ваттметры используются для измерения характеристик согласования источников мощности с нагрузкой (антенной), определения величины нагрузочных сопротивлений, измерения максимального уровня мощности, отдаваемой генератором в нагрузку, и переходного ослабления направленных ответвителей, определения КПД коаксиального тракта, коэффициента усиления по мощности промежуточных каскадов передающих устройств.
Технические характеристики:
Диапазон частот — от 30 МГц до 600 МГц.
Пределы измерения мощности — 0,3 Вт; 1 Вт; 3 Вт; 10 Вт; 30 Вт.
Присоединительные размеры ВЧ входа (коаксиал) — 16/7 мм.
Основная погрешность измерения:
— при частоте не более 450 МГц — 7%+3∙Рк/Рх;
— при частоте более 450 МГц — 10%+5∙Рк/Рх.
Дополнительная погрешность измерения при изменении температуры окружающей среды на каждые 10° С — не более 5%.
Время установления показаний — не более 5 с.
Входное сопротивление — 50 Ом.
КСВН — не более 1,1.
Питание ваттметров М2-32:
— автономное от батарей;
— потребляемый ток — не более 2,5 мА.
Габариты: 225×166×172 мм.
Вес прибора: 6 кг.
Ваттметр проходящей мощности М2-32М предназначен для измерения уровня проходящей мощности непрерывных колебаний в ВЧ и СВЧ диапазонах при одновременном измерении уровней падающей и отраженной мощности.
Ваттметры используются для измерения характеристик согласования источников мощности с нагрузкой (антенной), определения величины нагрузочных сопротивлений, измерения максимального уровня мощности, отдаваемой генератором в нагрузку, и переходного ослабления направленных ответвителей, определения КПД коаксиального тракта, коэффициента усиления по мощности промежуточных каскадов передающих устройств.
Технические характеристики:
Диапазон частот — от 30 МГц до 600 МГц.
Пределы измерения мощности — 0,3 Вт; 1 Вт; 3 Вт; 10 Вт; 30 Вт.
Присоединительные размеры ВЧ входа (коаксиал) — 16/7 мм.
Основная погрешность измерения:
— при частоте не более 450 МГц — 7%+3∙Рк/Рх;
— при частоте более 450 МГц — 10%+5∙Рк/Рх.
Дополнительная погрешность измерения при изменении температуры окружающей среды на каждые 10° С — не более 5%.
Время установления показаний — не более 5 с.
Входное сопротивление — 50 Ом.
КСВН — не более 1,1.
Питание ваттметров М2-32:
— автономное от батарей;
— потребляемый ток — не более 2,5 мА.
Габариты: 225×166×172 мм.
Вес прибора: 6 кг.
