Описание

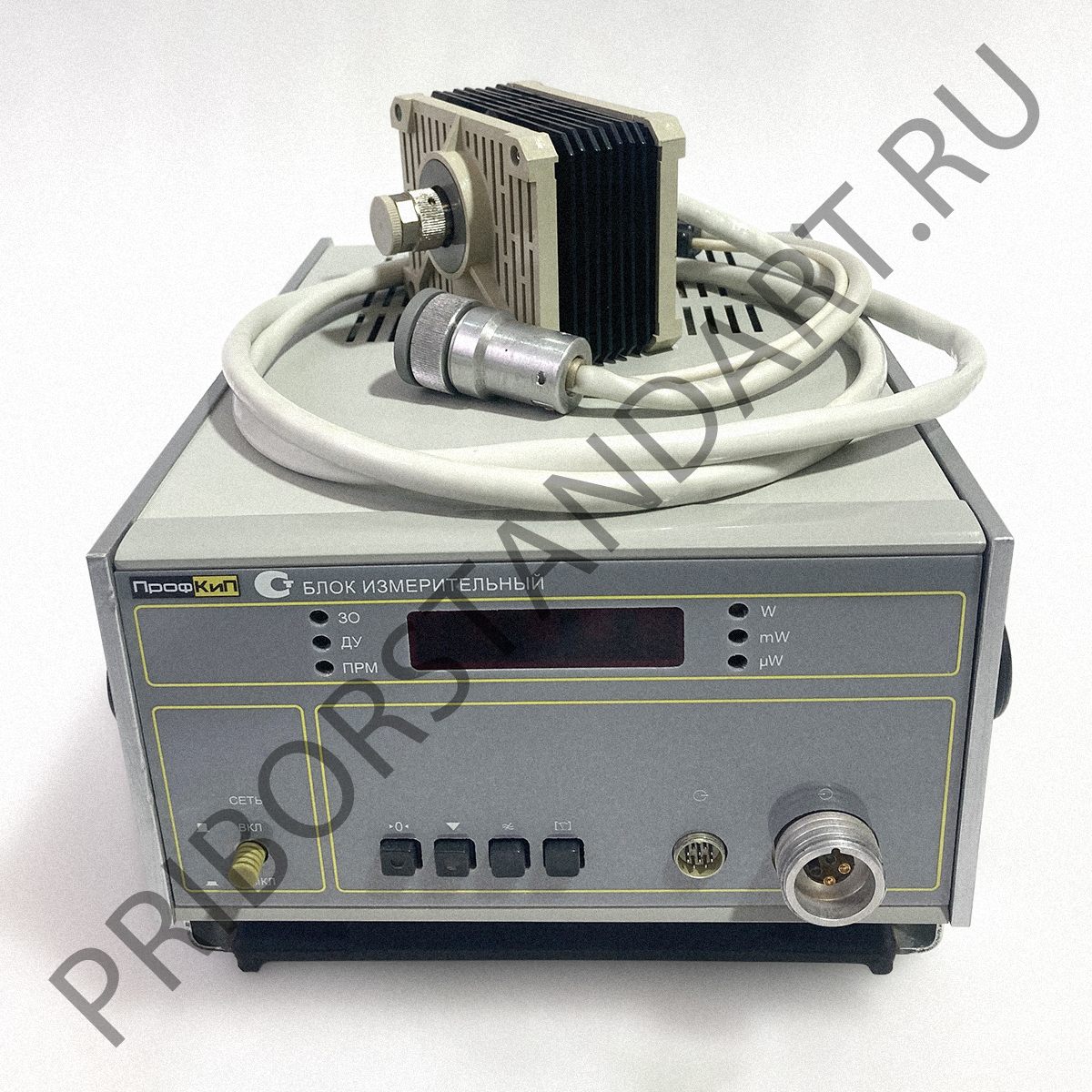

Ваттметры поглощаемой мощности М3-99 в основном используется для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Госреестр №: 66805-17
Ваттметр М3-99 предназначен для измерения средних уровней мощности непрерывных и ИМ-колебаний в коаксиальных трактах.Применяются при разработке и выпуске генераторов, усилителей и передающих устройств СВЧ, проверке параметров устройств СВЧ проходящей мощности, систем радиосвязи, радиолокации, телевидения.
Измерители мощности М3-99 могут использоваться автономно ИЛИ в составе АИС.
Приборы обеспечивают автоматизацию процесса измерения мощности и выдачу результатов измерения в КОП.
В приборе ваттметр поглощаемой мощности М3-99 используется термоэлектрический метод измерения, основанный на преобразовании поглощаемой мощности в термоЭДС.
Управление работой ваттметра и обработка результатов преобразования осуществляются с помощью контроллера на базе микропроцессора.
Технические характеристики приборов ваттметры М3-99:
Диапазон частот - 0ГГц-17,85ГГц;
Диапазон измерения мощности прибора ваттметр М3-99 - 0,01Вт-10Вт;
Основная погрешность измерения - ±(4%-6%);
КСВН - 1,3;
СВЧ тракт - 7/3мм;
Питание прибора измеритель мощности М3-95 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;
Потребляемая мощность - 38В;
Время установления показаний прибора измеритель мощности М3-99:
- на пределах изменения 1мВт-10мВт - 1с;
- на пределах измерения 0,03мВт-0,1мВт - 10с;
- в режиме автоматического переключения пределов - 15с;
Габариты - 22 х 16 х 38 см;
Масса - 7кг.
