Описание
Снято с производства

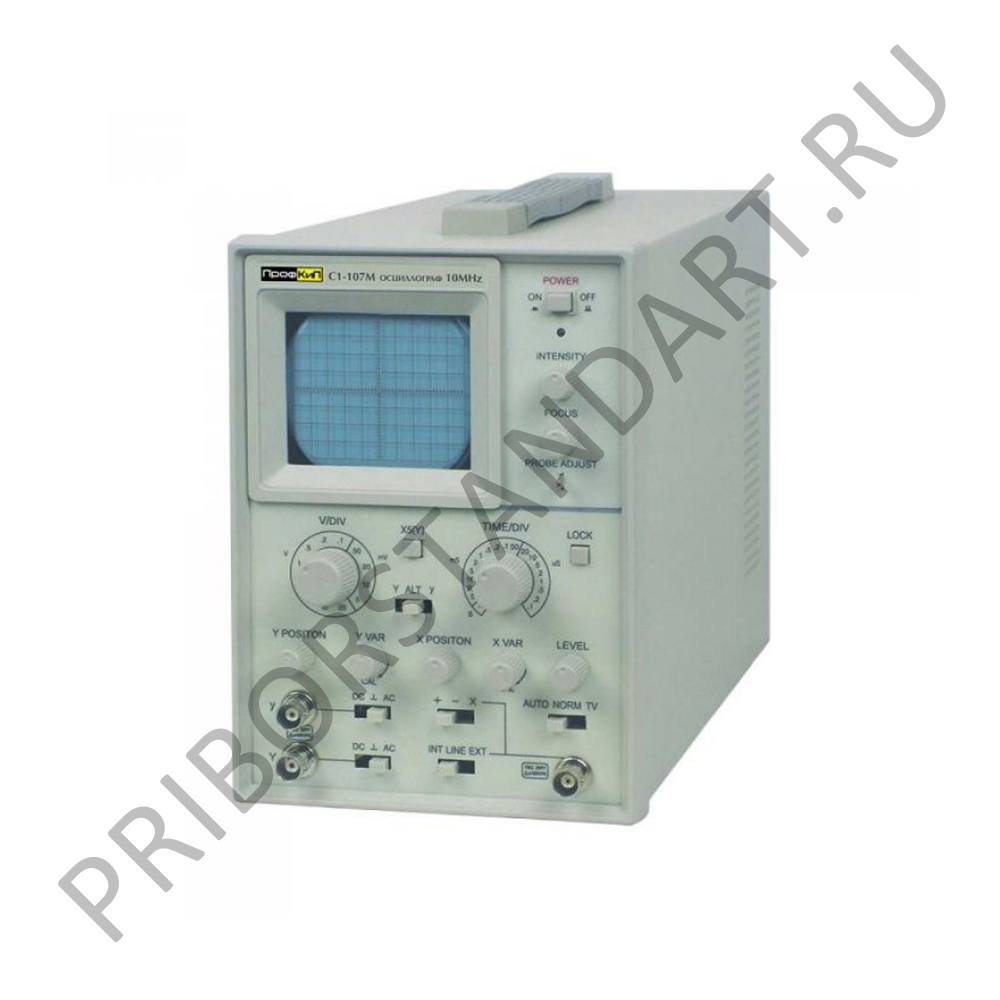

Назначение осциллографа универального ПрофКиП С1-107М
Осциллограф универсальный ПрофКиП С1-107М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.Особенности и преимущества осциллографа универального ПрофКиП С1-107М
▪ Количество каналов: 2 ▪ Полоса пропускания: 0 МГц … 10 МГц ▪ ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм) ▪ ТВ-синхронизация, режим X-Y ▪ Масштабирование канала Y: х5 ▪ Простота в эксплуатации ▪ Высокая производительностьОсновные технические характеристики осциллографа универального ПрофКиП С1-107М
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1.3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% Y х5 |
| Полоса пропускания | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Регулировка коэффициента | 2.5:1 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0.1 мкс /дел … 1 с/дел ±3% |
| Регулировка коэффициента | 2.5:1 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0.3 В (EXT) 2 дел (TV) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| Режим X-Y | |
| Чувствительность | 0.5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤ 3° (50 кГц) |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 0.5 Впик-пик ±2% |
Общие данные осциллографа универального ПрофКиП С1-107М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц ▪ Габаритные размеры: 140х196х290 мм ▪ Вес: 3 кгКомплект поставки осциллографа универального ПрофКиП С1-107М
| Наименование | Количество |
| Осциллограф сервисный двухканальный ПрофКиП С1-107М | 1 шт. |
| Делитель | 2 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
