Описание

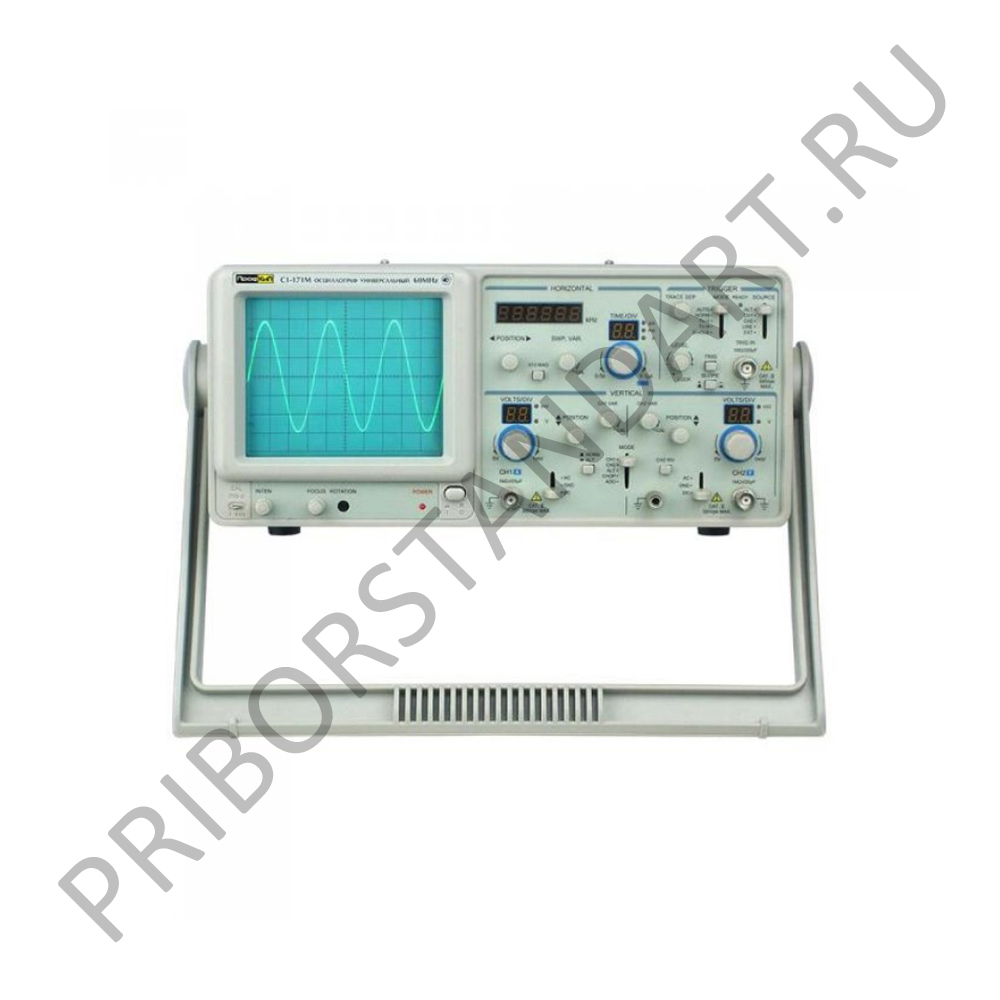

Назначение осциллографа сервисного ПрофКиП С1-171М
Осциллограф сервисный ПрофКиП С1-171М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф сервисный ПрофКиП С1-171М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Осциллограф сервисный ПрофКиП С1-171М имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.Особенности и преимущества осциллографа сервисного ПрофКиП С1-171М
▪ Количество каналов: 2 ▪ Полоса пропускания: 0 МГц … 60 МГц ▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см) ▪ Технология поверхностного монтажа ▪ Встроенный 6-разрядный частотомер ▪ ТВ-синхронизация ▪ ALT функция запуска ▪ Выходной сигнал: ось Z, канал 1 (CH1) ▪ Масштабирование развертки: х 10Основные технические характеристики осциллографа сервисного ПрофКиП С1-171М
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 12 кВ |
| Интенсивность и фокусировка | непрерывно регулируемые на передней панели |
| Ротация луча | регулируется на передней панели |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5) |
| Регулировка коэффициента | ≥ 2.5:1 |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 60 МГц (открытый вход) 10 Гц … 60 МГц (закрытый вход) |
| Время нарастания | ≤ 5.83 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0.1 мкс /дел … 0.1 с /дел |
| Точность | ±3% ±5% при масштабировании |
| Регулировка коэффициента | ≥ 2.5:1 |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 10 нс /дел |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0.5 дел (CH1, CH2) 2.0 дел (ALT) 0.2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (20 МГц … 60 МГц) | 2.0 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 300 В при 1 кГц |
| Частотомер | |
| Разрядность | 6-разрядный |
| Точность | 1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 60 МГц) |
| Чувствительность | так же, как у системы запуска |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Ось Z | |
| Чувствительность | 5 Впик-пик |
| Полярность | отрицательная |
| Входной импеданс | 47 кОм |
| Используемый частотный диапазон | ~ 2 МГц |
| Максимальное входное напряжение | 30 В при 1 кГц |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
Общие данные осциллографа сервисного ПрофКиП С1-171М
▪ Питание: 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц ▪ Габаритные размеры: 316х132х410 мм ▪ Вес: 7.8 кгКомплект поставки осциллографа сервисного ПрофКиП С1-171М
| Наименование | Количество |
| Осциллограф сервисный ПрофКиП С1-171М | 1 шт. |
| Делитель | 2 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
