Описание
Снято с производства.

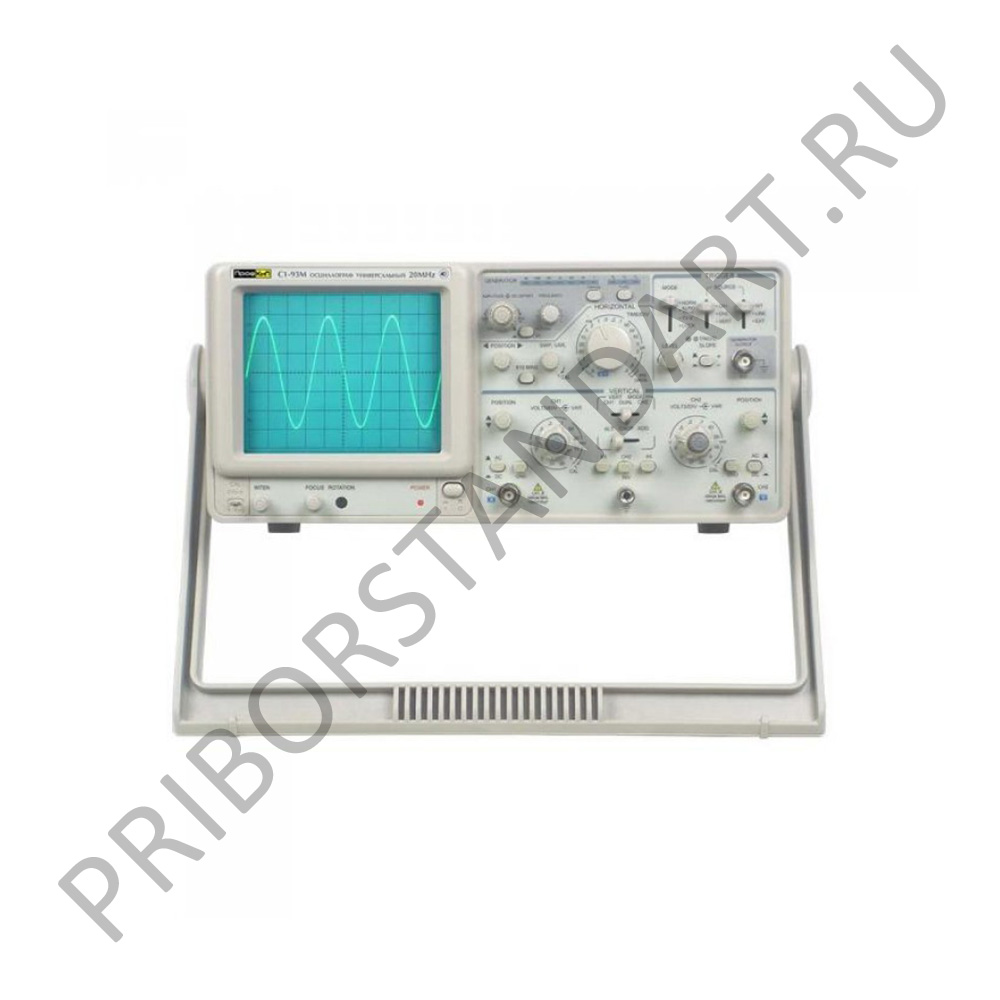

Назначение осциллографа сервисного двухканального ПрофКиП С1-93М
Осциллограф сервисный двухканальный ПрофКиП С1-93М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Осциллограф сервисный двухканальный ПрофКиП С1-93М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ. Осциллограф сервисный двухканальный ПрофКиП С1-93М имеет встроенный функциональный генератор, который позволяет инженерам-электронщикам всегда иметь под рукой источник испытательных сигналов.Особенности и преимущества осциллографа сервисного двухканального ПрофКиП С1-93М
▪ Количество каналов: 2 ▪ Полоса пропускания: 0 МГц … 20 МГц ▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см) ▪ Высокая чувствительность: 1 мВ /дел ▪ Расширенная чувствительность по вертикали: до 20 В /дел ▪ Встроенный функциональный генератор: 0.1 Гц … 1 МГц ▪ ALT функция запуска ▪ Выходной сигнал: ось Z, канал 1 (CH1) ▪ Масштабирование развертки: х 10 ▪ ТВ-синхронизация, режим X-YОсновные технические характеристики осциллографа сервисного двухканального ПрофКиП С1-93М
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Яркость | непрерывно регулируемая на передней панели |
| Z-вход | |
| Входное сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Функциональный генератор | |
| Частотный диапазон | 0.1 Гц … 1 МГц |
| Форма волны | синус, прямоугольник, треугольник |
| Диапазон переменной частоты | 10:1 или более |
| Выходной импеданс | 50 Ом ±10% |
| Выходная амплитуда | ≥ 14 Впик-пик (нарузка 1 МОм) |
| Сдвиг по постоянному току | ±6 В (нагрузка 1 МОм) |
| Искажение синуса | 2% (10 Гц … 100 кГц) |
| Симметрия прямоугольника | 3% или менее (1 кГц макс.) |
| Время нарастания /спада треугольника | 120 нс или менее |
| Канал вертикального отклонения | |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 17.5 нс х5: ≤ 50 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 1.0 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
Общие данные осциллографа сервисного двухканального ПрофКиП С1-93М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц ▪ Габаритные размеры: 310х145х440 мм ▪ Вес: 8 кгКомплект поставки осциллографа сервисного двухканального ПрофКиП С1-93М
| Наименование | Количество |
| Осциллограф сервисный двухканальный ПрофКиП С1-93М | 1 шт. |
| Делитель | 2 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
