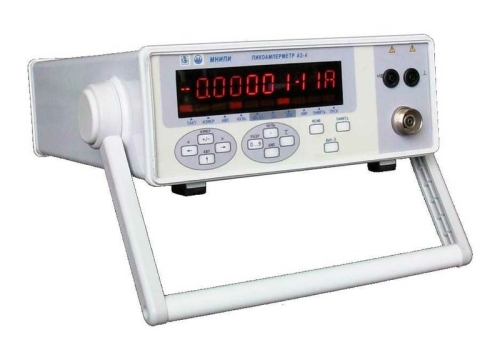

Амперметр А2-4

А2-4 пикоамперметр измеряет постоянные и медленно изменяющиеся электрические сигналы тока от источников, выходное сопротивление которых может находиться в широком диапазоне значений.

Сфера применения:

— микроэлектроника (контроль технологических процессов изготовления интегральных схем);
— электроника (определение изолирующих свойств материалов);
— радиоэлектроника (настройка и контроль характеристик электронных схем и их компонентов);
— газовая хроматография и масс-спектрометрия (определение спектрального состава веществ);
— медицина (мониторинг заболеваемости в качестве первичного преобразователя);
— экология (определение радиоактивной зараженности).

Технические характеристики А2-4:

Диапазон измерения тока — 1·10–14, А — 1·10–2 А.
Поддиапазоны — 2·10–11, А, 2·10–10, А, 2·10–9, А, 2·10–8, А, 2·10–7, А, 2·10–6, А, 2·10–5, А, 2·10–4, А, 2·10–3, А, 2·10–2 А.

Пределы допускаемых погрешностей измерений — от ±0,1+0,01% до ±0,5+0,025%.
Удвоенная амплитуда шума (время измерения — 10 с):
— приведенная ко входу — не более 2·10–15, А;
— при емкости измеряемого объекта (0,01 мкФ), при сопротивлении измеряемого объекта (1·10–9 Ом) — не более 1·10–13 А.

Паразитный ток А2-4 — не более 1,5·10–14 А.
Нестабильность нулевого уровня приборов пикоамперметры:
— за время непрерывной работы — не более 1,5 мВ/сутки;
— при изменении температуры — не более 2 мВ.
Время установления показаний — 2·10–2 с — 2·10–5 с.

Входная емкость А2-4:

— диапазон от 10–11, А до 10–6, А — 0,01 мкФ;
— диапазон от 10–5, А до 10–2, А — 1 мкФ.
Воздействие на выход опорного напряжения — от -100 В до +100 В.
Аналоговый выход сигнала пикоамперметра:

— максимальное значение напряжения — ±2 В;
— выходное сопротивление — 1 кОм;
— предел погрешности — ±0,02 В.
Измерение сопротивления объекта:

— диапазон — от 1·104 Ом до 2 1014 Ом;
— опорное (испытательное) напряжение — от 1 В до 100 В.

• Установление рабочего режима А2-4 — 1 ч.
• Запоминание — 800 значений измеренного сигнала.
• Непрерывная работа — 24 ч.
• Время перерыва до повторного включения — не менее 1 ч.
• Скорость обмена информацией амперметров — 19200 бит/с; 57600 бит/с.
• Производственно-эксплуатационный запас — не менее 20%.
• Габаритные размеры — 105×284×366 мм.
• Масса — не более 3,5 кг.

Условия эксплуатации А2-4:

Температура окружающей среды:
— рабочая — от 5 С до 40 С;
— нормальная — 20±5 С.
Относительная влажность воздуха при температуре +30С:
— рабочая — до 80%;
— нормальная — от 30% до 80%.

Атмосферное давление амперметра — от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).
Напряжение сети переменного тока — 230±23 В.
Частота сети переменного тока — 50±0,5 Гц.
Потребляемая мощность А2-4 — не более 10 В·А.
Средняя наработка на отказ — не менее 15000 ч.
Средний ресурс — не менее 15000.
Среднее время восстановления пикоамперметров — не более 4 ч.

Радиоэлектронная защита А2-4:

— индустриальные радиопомехи — класс, А;
— электростатические разряды — ±4 кВ (степень жесткости — 2, критерии качества функционирования — С);
— провалы (напряжение — до 0,7; длительность — до 500 мс; период повторения — 5 с, критерии качества функционирования — С);

— кратковременные прерывания (напряжение — 0; длительность — 100 мс; период повторения — 5 с, критерии качества функционирования — С);

— изменения напряжения (напряжение — до 1,2; длительность — до 500 мс; период повторения — 5 с, критерии качества функционирования — С);

— наносекундные импульсные помехи (амплитуда импульсов — 1 кВ, степень жесткости — 2, критерии качества функционирования — В);

— микросекундные помехи большой энергии (амплитуда импульсов: схема провод-провод — 500 В, схема провод-земля — 1000 В, критерии качества функционирования — С);

— радиочастотное электромагнитное поле (полоса частот — от 26 МГц до 1000 МГц, напряженность — 130 дБ·мкВ/м, степень жестокости — 2, критерии качества функционирования — А);
— кондуктивные помехи (степень жестокости — 2, критерии качества функционирования — А).
