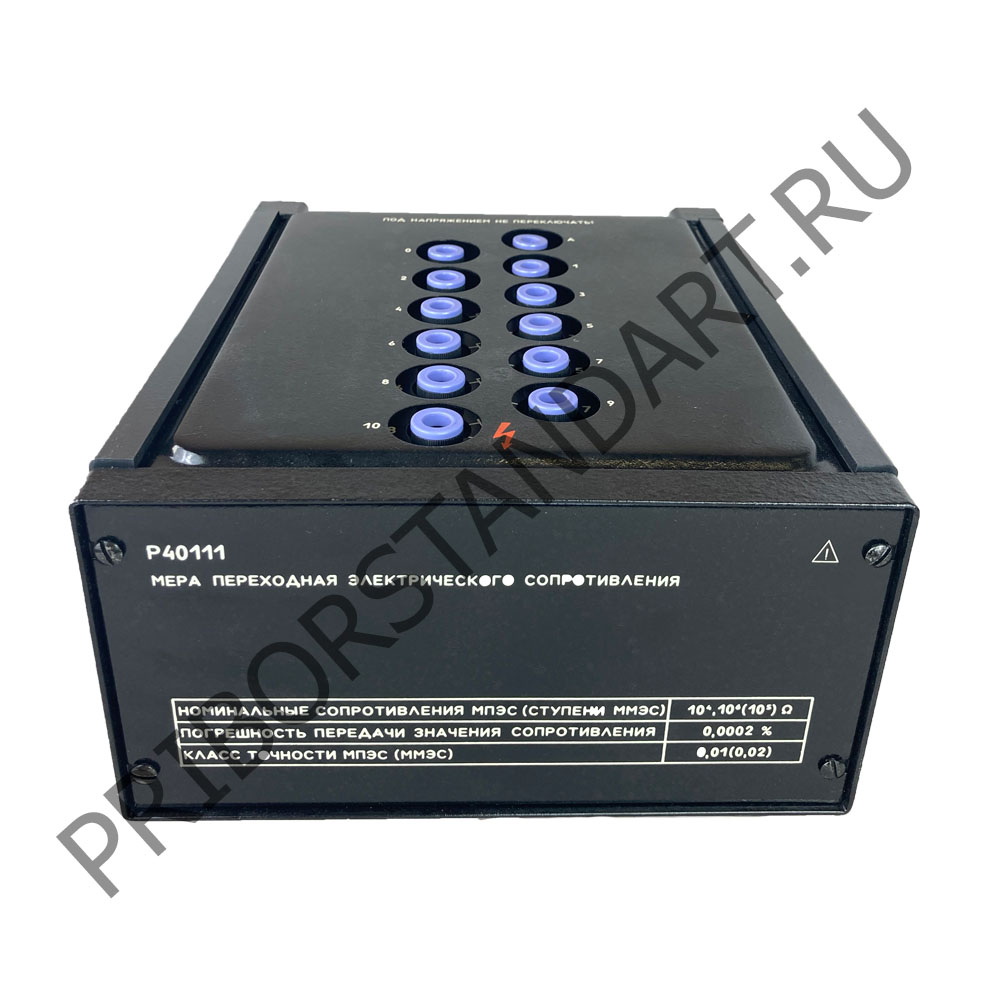

Мера электрического сопротивления переходная Р40111 образцовая переходная и многозначная мера сопротивления
Мера электрического сопротивления переходная Р40111 предназначена для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока, а также для использования в качестве многозначной меры сопротивления. Прибор применяется в метрологических и поверочных лабораториях, на испытательных стендах и в службах КИПиА, где требуется высокая точность воспроизведения сопротивлений в диапазоне от десятков килОм до мегОм. Р40111 обеспечивает как режим переходной меры (ПМ) для цепочек сравнения, так и режим многозначной меры (ММ) с дискретным набором сопротивления по ступеням.
Назначение и области применения меры Р40111
Мера Р40111 используется как высокоточный элемент измерительных и поверочных схем постоянного тока. Основные области применения:
- передача единицы электрического сопротивления от образцовых мер к рабочим средствам измерений в цепях постоянного тока;
- использование в качестве переходной меры (ПМ) при построении цепочек сличения и метрологических трасс;
- работа в режиме многозначной меры (ММ) сопротивления при калибровке и поверке омметров и мостов постоянного тока;
- формирование эталонных сопротивлений при настройке высокоточных измерительных каналов и преобразователей;
- применение в специализированных метрологических лабораториях, центрах поверки и отделах контроля качества.
Благодаря высокой стабильности и низкой погрешности передачи сопротивления мера Р40111 может использоваться в качестве рабочего эталона при проведении поверочных и калибровочных работ.
Конструктивные особенности и принцип использования
Мера Р40111 построена на основе высокостабильных резистивных элементов, сгруппированных по ступеням с возможностью их последовательного или параллельного соединения. Это обеспечивает два основных режима:
- режим переходной меры (ПМ) - используется для точной передачи заданного значения сопротивления от образцовой меры в калибровочной цепи;
- режим многозначной меры (ММ) - применяется как регулируемая мера с дискретным набором сопротивлений по ступеням.
Переключением соединений внутри прибора формируются номинальные значения сопротивления для ПМ и ММ. Конструкция предусматривает соблюдение тепловой стабильности и снижение влияния внешних факторов, что обеспечивает воспроизводимость и точность результатов при длительной эксплуатации.
Технические характеристики меры Р40111
| Параметр | Значение |
|---|---|
| Тип прибора | переходная мера электрического сопротивления с возможностью использования как многозначной меры |
| Назначение | передача значений сопротивления от образцовых мер и работа как ММ в цепях постоянного тока |
| Номинальное сопротивление (обобщенное значение) | порядка 1 МОм, с формированием точных значений по ступеням и режимам |
| Номинальные значения сопротивления меры в режиме ПМ | при параллельном соединении 10^4 Ом; при последовательном соединении 10^6 Ом |
| Номинальное значение сопротивления одной ступени | 10^5 Ом |
| Класс точности для режима ПМ | 0,01 |
| Класс точности для режима ММ | 0,02 |
| Погрешность передачи значений сопротивления | 0,0002 % |
| Номинальная мощность на ступень или номинальное напряжение на мере | 0,01 Вт (по мощности на ступень) |
| Максимально допустимая мощность при работе | ограничена номинальной мощностью 0,01 Вт на ступень, превышение не допускается |
| Класс точности по электрическому сопротивлению | 0,2 для номинала около 1 МОм (уточняется паспортом прибора) |
| Государственный реестр | № 10980-87 |
| Заменяемые приборы | Р4063, Р4080 |
| Масса | около 3 кг |
| Габаритные размеры | примерно 215×132×255 мм |
Условия эксплуатации и особенности применения
Мера Р40111 рассчитана на работу в цепях постоянного тока в стандартных лабораторных условиях. Для сохранения заявленного класса точности рекомендуется:
- эксплуатировать прибор в закрытых помещениях при нормируемой температуре и влажности без конденсации влаги;
- не превышать номинальную мощность 0,01 Вт на ступень и общий тепловой режим, указанный в документации;
- обеспечивать надежные контактные соединения, использовать качественные измерительные провода и клеммы;
- выдерживать меру до установления теплового равновесия перед проведением точных измерений;
- проводить периодическую поверку в соответствии с регламентом метрологической службы предприятия.
Соблюдение этих требований позволяет сохранять крайне низкую погрешность передачи и использовать Р40111 в качестве опорного звена в высокоточных измерительных системах.
Преимущества применения меры Р40111
- возможность работы в двух режимах - переходной меры и многозначной меры сопротивления;
- очень малая погрешность передачи сопротивления порядка 0,0002 % при высоких классах точности 0,01 и 0,02;
- удобная ступенчатая структура с номиналом одной ступени 10^5 Ом и возможностью формирования сопротивлений 10^4 и 10^6 Ом;
- замена ряда ранее применявшихся мер (Р4063, Р4080), что упрощает унификацию парка эталонных средств;
- компактные габариты и относительно малая масса для прибора эталонного уровня;
- пригодность для использования в высокоточных метрологических и поверочных схемах в качестве рабочего эталона.
