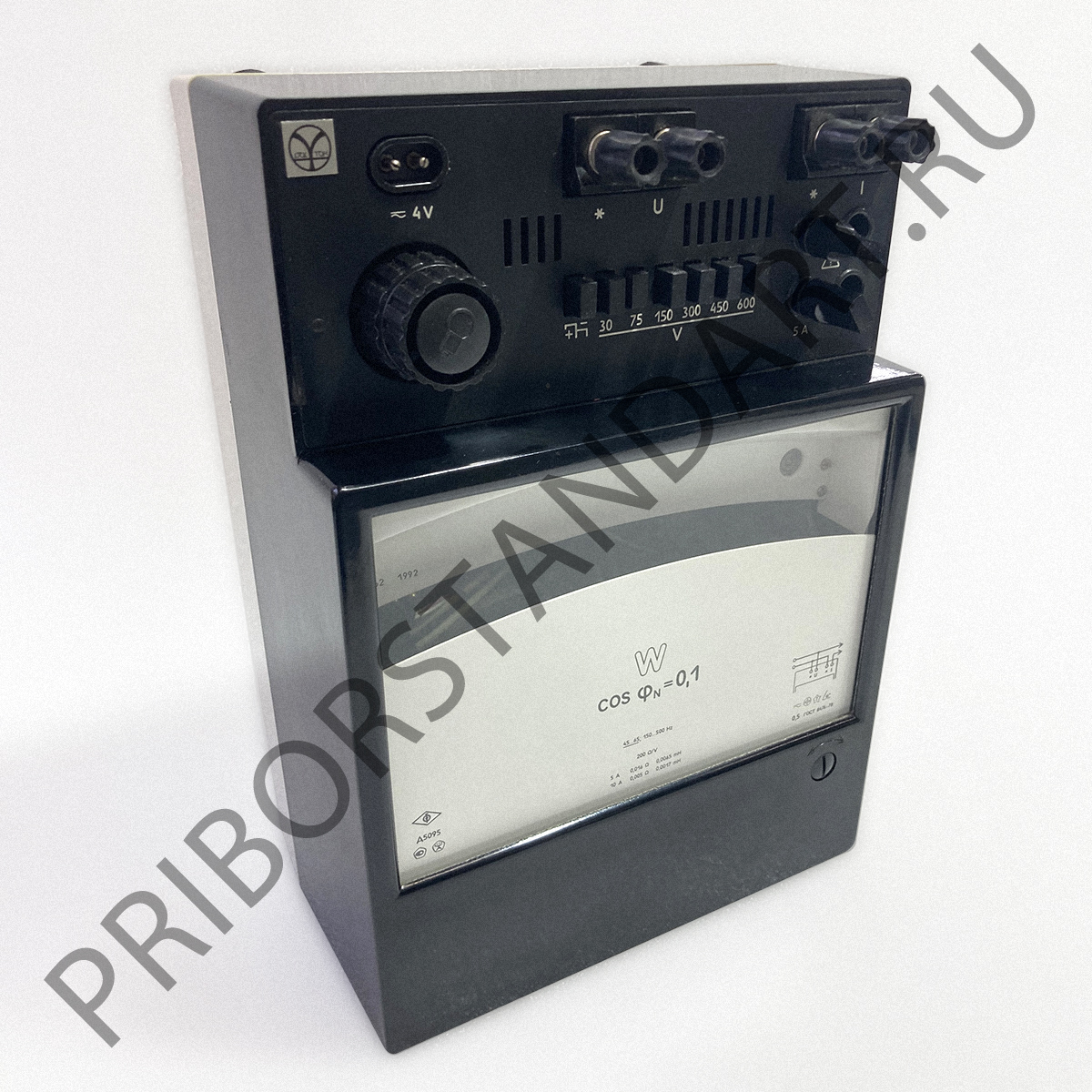

Ваттметр Д5095 для точных измерений активной мощности
Ваттметр Д5095 — однофазный, переносной прибор электродинамической системы с подвижной частью на растяжках. Он предназначен для измерения мощности в цепях переменного тока при значениях коэффициента мощности от 0,1 до 1, а также для работы в электрических цепях постоянного тока. Благодаря высокой стабильности и точности ваттметр может использоваться как образцовый прибор при поверке менее точных ваттметров.
Назначение и применение
Д5095 применяется для магнитных и лабораторных измерений, определения потерь в ферромагнитных материалах, испытаний электрических машин и аппаратов в режимах холостого хода и других технических задач. Прибор востребован в научных, производственных и метрологических организациях, где требуется высокая точность контроля мощности.
Условия эксплуатации
Базовая модификация рассчитана на эксплуатацию в условиях умеренного климата: внутри сухих отапливаемых помещений при температуре от 10 до 35 °С и относительной влажности до 60 % при 25 °С.
Модификация Д5095-04.1 подходит для сухого и влажного тропического климата и может работать в кондиционируемых или частично кондиционируемых помещениях при температуре от 1 до 45 °С и относительной влажности до 50 % при 25 °С.
Конструктивные особенности
Прибор выполнен по электродинамической системе. Подвижная часть установлена на растяжках, что обеспечивает высокую чувствительность и устойчивость показаний. Для стабилизации стрелки применяется жидкостное демпфирование. Шкала удобочитаемая, равномерная, со стабильной геометрией. Ваттметр оснащён отдельной цепью подсветки шкалы, питаемой через комплектный понижающий трансформатор.
Технические характеристики
| Параметр | Значение |
|---|---|
| Система прибора | электродинамическая, однофазная, переносная |
| Номинальный ток | 5 А; 10 А |
| Номинальное напряжение | 30 В; 75 В; 150 В; 300 В; 450 В; 600 В |
| Класс точности | 0,5 |
| Номинальный коэффициент мощности | 0,1 |
| Ток параллельной цепи | 5 ± 0,1 мА |
| Нормальная область частот | 45 – 65 Гц |
| Рабочая область частот | 150 – 500 Гц |
| Время установления показаний | до 3 с |
| Основная погрешность | ±0,5 % от конечного значения диапазона |
| Допустимая погрешность при отклонении частоты | ±0,5 % от конечного значения диапазона |
| Температурная дополнительная погрешность | ±0,5 % на каждые 10 °С |
| Нормальная температура | 20 °С ± 2 °С |
| Питание подсветки | 220±22 В, 50–60 Гц через комплектный трансформатор или 4±0,4 В постоянного/переменного тока |
| Габариты ваттметра | 205 × 290 × 135 мм |
| Габариты трансформатора | до 65 × 85 × 45 мм |
| Масса ваттметра | до 4,3 кг |
| Масса трансформатора | до 0,5 кг |
Преимущества ваттметра Д5095
- высокая точность благодаря электродинамической системе и малокосинусной характеристике;
- использование в качестве образцового прибора при поверке других ваттметров;
- широкий диапазон номинальных напряжений и токов;
- возможность работы как в цепях переменного, так и постоянного тока;
- устойчивость показаний на низких коэффициентах мощности от 0,1;
- высокая термостабильность и минимальные дополнительные погрешности;
- наличие тропической версии для эксплуатации в сложных климатических условиях.
Рекомендации по использованию
Для получения точных показаний необходимо устанавливать ваттметр строго горизонтально и обеспечивать стабильность температуры окружающей среды. Важно использовать прибор только в пределах его номинальных токов и напряжений, а также соблюдать частотный диапазон. При эксплуатации в лаборатории рекомендуется периодическая проверка калибровки и состояние механической части подвижной системы.
