Вольтметр Д5081 лабораторный высокоточной точности
Лабораторный вольтметр Д5081 относится к переносным стрелочным приборам и предназначен для точных измерений напряжения в цепях постоянного и переменного тока, а также для поверки и контроля менее точных измерительных средств. Прибор используется в электротехнических лабораториях, метрологических службах, на производственных и ремонтных участках, где требуется стабильная индикация и высокая повторяемость результата.
Назначение и область применения
Вольтметр Д5081 применяют как универсальный аналоговый измеритель напряжения малого и среднего уровня. Прибор подходит для:
- измерения постоянного напряжения в контрольных и испытательных схемах;
- измерения напряжения переменного тока промышленной частоты и расширенного диапазона;
- поверки щитовых и лабораторных вольтметров более низкого класса точности;
- испытаний и наладки источников питания, измерительных стендов, нагрузочных устройств;
- использования в метрологических лабораториях как рабочего средства высокой точности.
Конструктивные особенности
Д5081 выполнен в виде переносного настольного прибора в прочном корпусе. Измерительный механизм защищен от влияния внешних магнитных полей, что позволяет сохранять заявленную точность даже в насыщенной электрооборудованием лаборатории. Для удобства считывания предусмотрена удлиненная двухстрочная шкала длиной около 300 мм с нониусными делениями, обеспечивающая высокую разрешающую способность при визуальном отсчете.

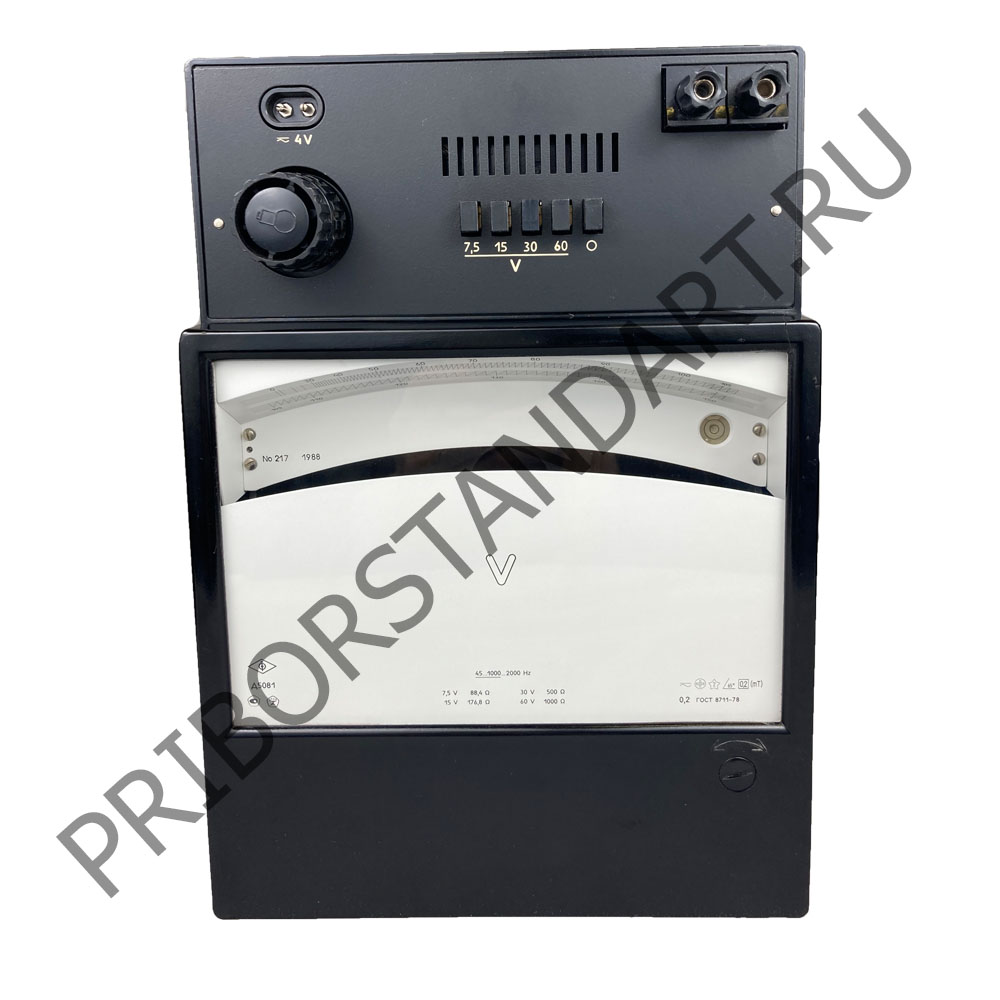

На лицевой панели размещены:
- стрелочный индикатор со шкалой на несколько диапазонов напряжения;
- переключатель диапазонов измерения;
- клеммы для подключения испытуемой цепи постоянного и переменного тока.
Технические характеристики вольтметра Д5081
| Параметр | Значение |
|---|---|
| Тип прибора | лабораторный переносной вольтметр стрелочного типа |
| Назначение | измерение напряжения в цепях постоянного и переменного тока, поверка менее точных приборов |
| Диапазоны измерения напряжения | 0 - 7,5 В; 0 - 15 В; 0 - 30 В; 0 - 60 В |
| Род измеряемого тока | постоянный и переменный |
| Класс точности | 0,2 |
| Нормальная область частот переменного тока | от 45 до 1000 Гц |
| Рабочая область частот | свыше 1000 до 2000 Гц |
| Дополнительная погрешность от изменения частоты в рабочей области | не более ±0,2 % от конечного значения диапазона |
| Дополнительная погрешность от изменения температуры на каждые 10 °С | не более ±0,2 % от конечного значения диапазона |
| Нормальная температура | 20 ±2 °С |
| Влияние внешнего магнитного поля до 0,2 мТл (до 1 kHz) | не более ±0,2 % от конечного значения диапазона |
| Габаритные размеры прибора | (205 ±1,45) × (290 ±1,6) × (135 ±2,0) мм |
| Масса | не более 4,3 кг |
Условия эксплуатации
Вольтметры Д5081 рассчитаны на работу в условиях умеренного климата в закрытых сухих отапливаемых помещениях. Нормируемые условия применения:
- температура окружающего воздуха от 10 до 35 °С;
- относительная влажность до 80 % при 25 °С без конденсации влаги;
- отсутствие агрессивных газов и паров, разрушающих изоляцию и металлические части;
- эксплуатация вдали от сильных источников вибрации и мощных магнитных полей.
Модификация Д5081-04.1 предназначена для тропического исполнения и допускает работу в более широком диапазоне температур от 1 до 45 °С при относительной влажности до 80 % при 25 °С в помещениях с кондиционированным или частично кондиционированным воздухом.
Точность и стабильность показаний
Вольтметр Д5081 относится к приборам повышенной точности класса 0,2. Основная погрешность не выходит за пределы ±0,2 % от конечного значения выбранного диапазона при работе в нормальных условиях. Дополнительные составляющие, обусловленные изменением частоты, температуры и влиянием внешнего магнитного поля, также ограничены значением ±0,2 % от конца шкалы и учитываются при работе в расширенных условиях эксплуатации.
Такие характеристики позволяют использовать Д5081 в качестве рабочего средства для поверки и контроля других вольтметров более низкого класса точности, а также для проведения точных лабораторных измерений.
Преимущества вольтметра Д5081
- высокий класс точности 0,2 на всем наборе диапазонов 7,5 60 В;
- возможность измерения как постоянного, так и переменного напряжения в одном приборе;
- расширенная нормальная область частот до 1000 Гц и рабочая область до 2000 Гц;
- устойчивость к внешним магнитным полям и температурным воздействиям в заданных пределах;
- удобная развернутая шкала со световым отсчетом и нониусными делениями для точного визуального считывания;
- надежная конструкция и удобство использования в лабораторных и цеховых условиях.
Рекомендации по применению
Для сохранения точностных характеристик рекомендуется перед измерениями выдерживать прибор в условиях лаборатории до термического равновесия. Подключение к измеряемым цепям следует выполнять с учетом полярности на постоянном токе и допустимых частотных диапазонов на переменном токе. При использовании Д5081 для поверки иных приборов важно выбирать диапазон так, чтобы рабочие значения располагались во второй половине шкалы, что обеспечивает более удобный и точный отсчет.
