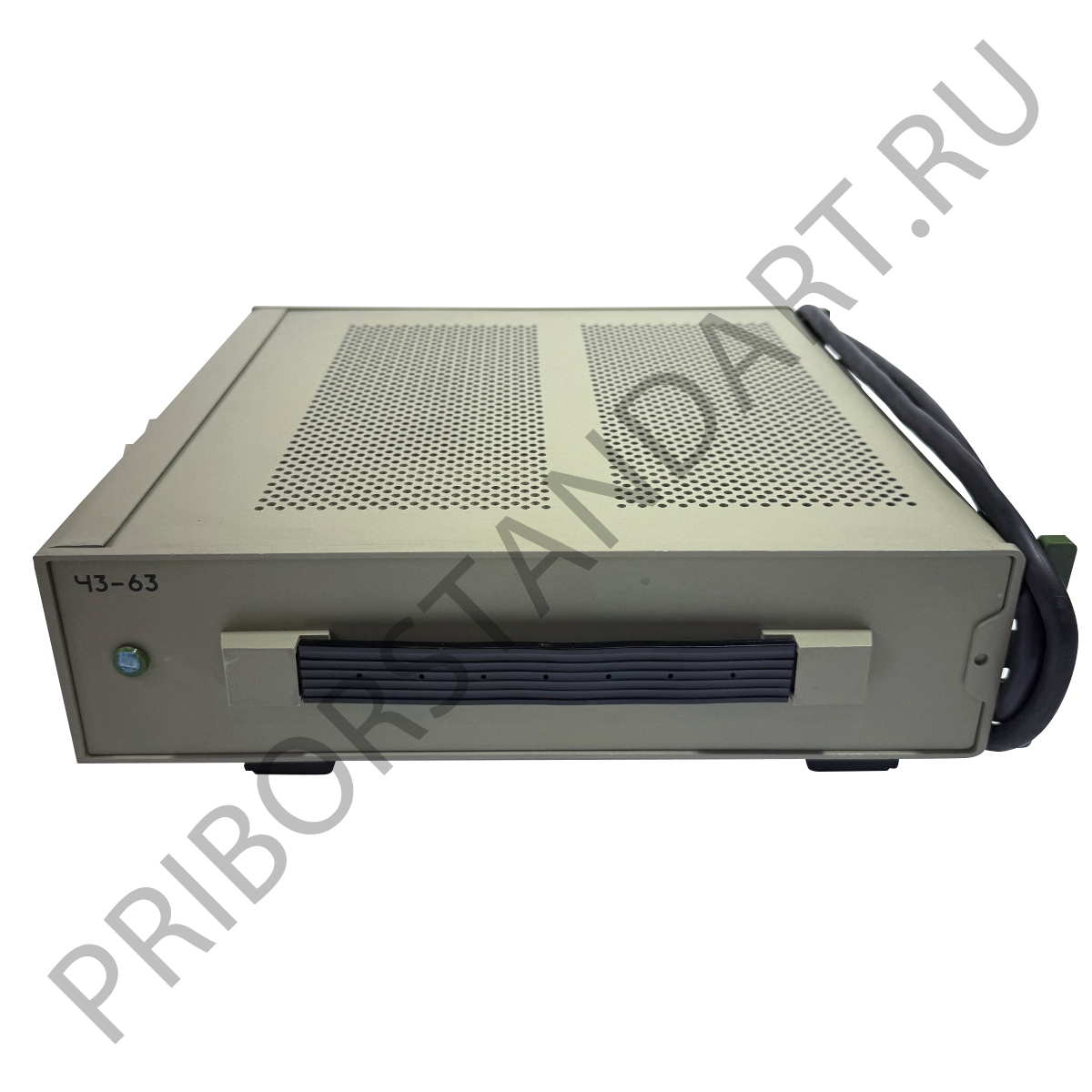

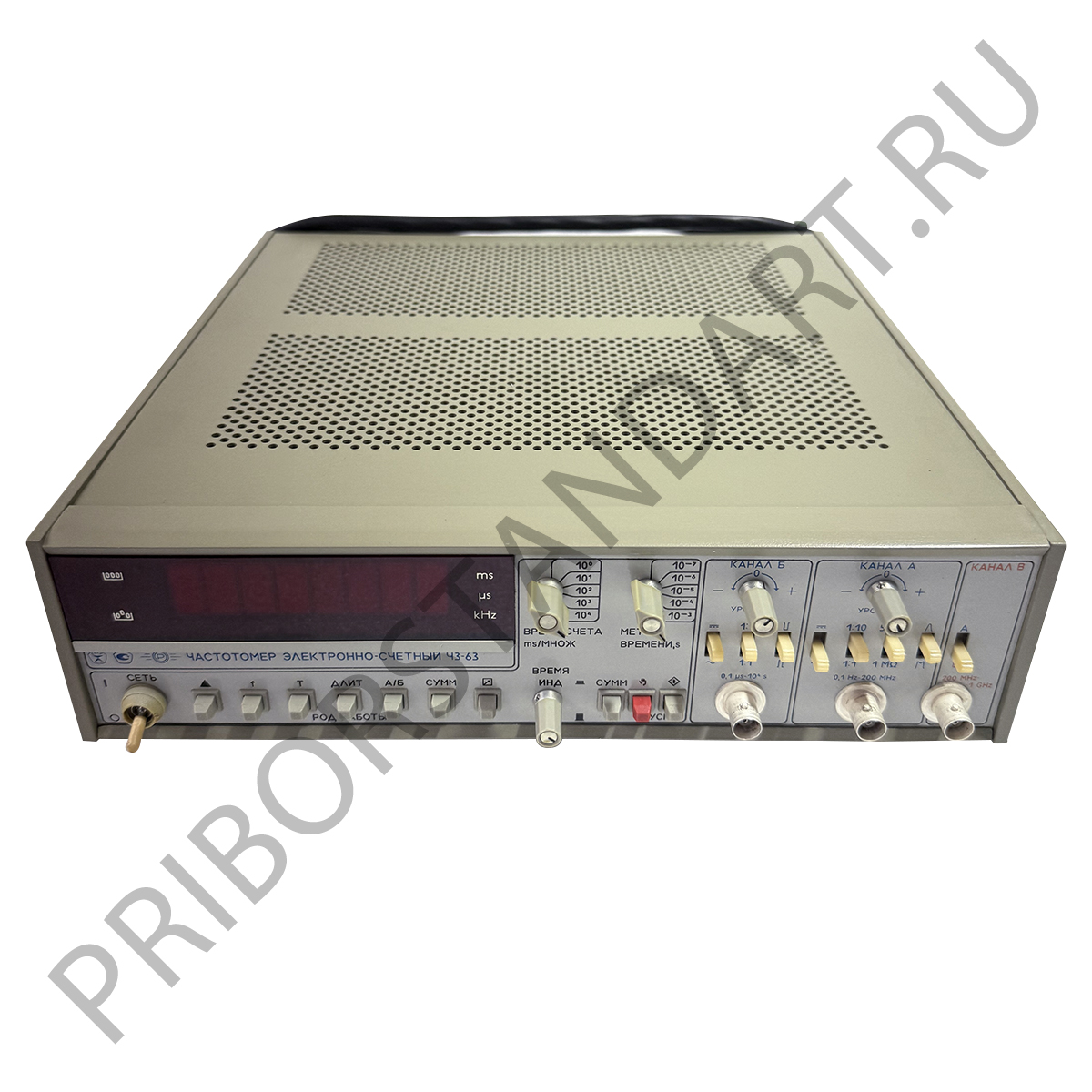

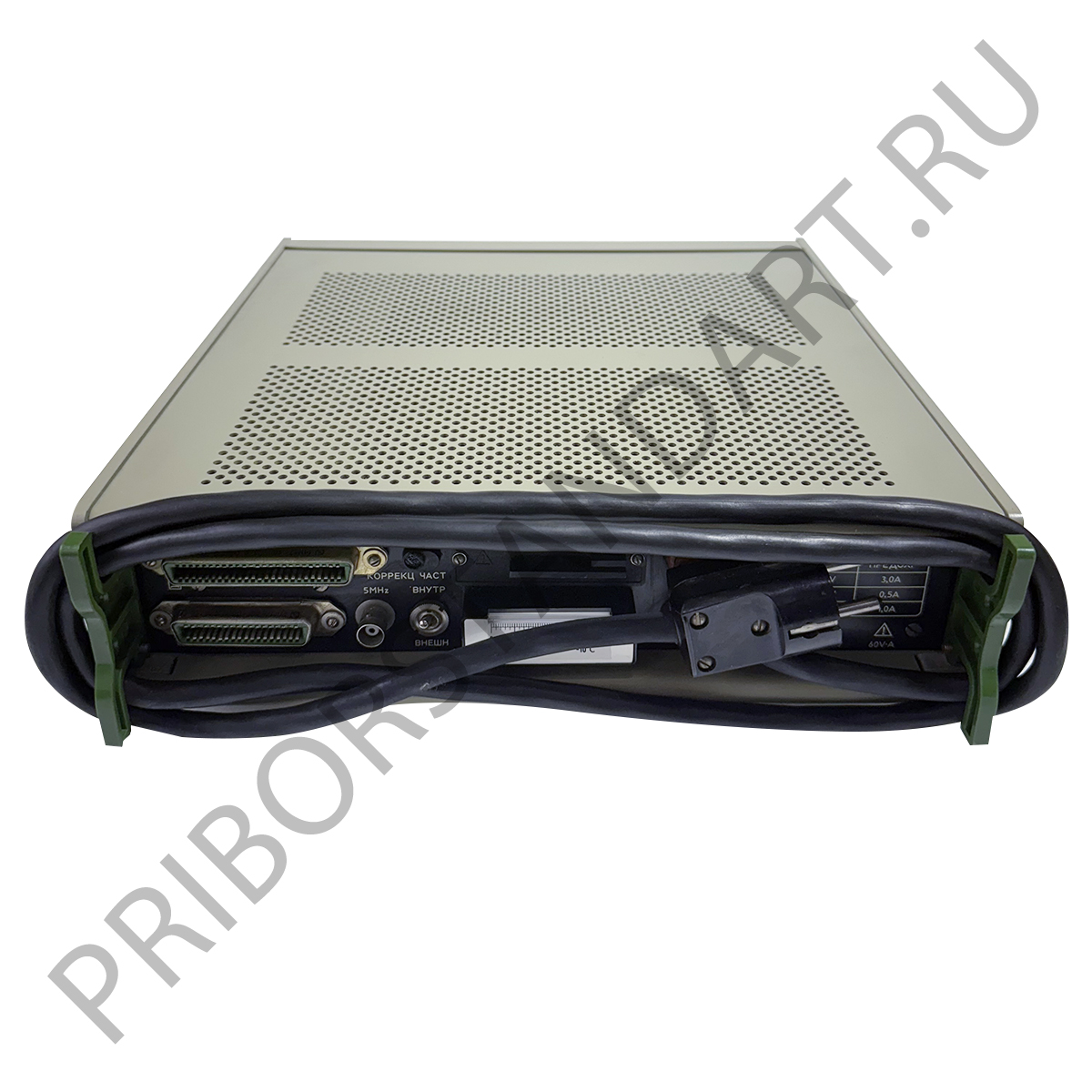

Частотомер Ч3-63 электронно счетный
Частотомер Ч3-63 это электронно счетный измерительный прибор для точного контроля частоты, периода и длительности импульсов в широком диапазоне. Прибор уверенно работает с синусоидальными и импульсными сигналами, подходит для настройки, испытаний и калибровки приемопередающих трактов, фильтров, генераторов, синтезаторов частоты и систем связи. Благодаря дистанционному управлению и выводу данных на внешние устройства Ч3-63 легко интегрируется в автоматизированные информационно измерительные комплексы.
Назначение и возможности частотомера Ч3-63
Частотомер Ч3-63 используется для решения целого ряда задач как в лабораторных, так и в производственных условиях:
- измерение частоты синусоидальных сигналов;
- измерение частоты следования импульсных сигналов;
- измерение периода синусоидальных и импульсных сигналов;
- измерение длительности одиночных импульсов;
- измерение отношения частот электрических сигналов;
- подсчет числа колебаний или импульсов в заданном интервале времени.
Прибор применяют при настройке и контроле радиотехнической аппаратуры, блоков связи, генераторов, синтезаторов частоты и другой высокочастотной техники, где важна высокая точность частотных измерений.
Особенности и преимущества Ч3-63
- широкий диапазон измеряемых частот для синусоидальных и импульсных сигналов;
- высокая точность измерения частоты с долгосрочной стабильностью;
- возможность дистанционного программно кодового управления;
- вывод информации на внешние регистрирующие устройства;
- самоконтроль и диагностика состояния прибора;
- компактные габариты и относительно малая масса, удобные для рабочего стола и встраивания в стенды;
- работоспособность в жестких условиях эксплуатации.
Технические характеристики частотомера Ч3-63
Диапазоны частот и измеряемых параметров
| Диапазон измеряемых частот синусоидального сигнала | от 0,1 Гц до 1000 МГц |
| Диапазон измеряемых частот импульсного сигнала | от 0,1 Гц до 200 МГц при уровне 0,1 - 10 В |
| Диапазон измеряемых периодов синусоидального и импульсного сигналов | от 0,1 мкс до 104 с (примерно 10 МГц - 10-4 Гц) |
| Диапазон измеряемых длительностей импульсов | от 0,1 мкс до 104 с |
| Погрешность измерения частоты | не более 5×10-7 ± 1 единица счета (в течение 12 месяцев) |
Входные параметры
| Диапазон напряжений входного сигнала при измерении частоты | 0,03 - 10 В |
| Входной уровень для частот 1,0 - 1,5 ГГц | 0,03 - 10 мВт |
| Диапазон напряжений при измерении периода | 0,03 - 10 В для синусоидального сигнала; 0,1 - 30 В для импульсного сигнала |
| Диапазон напряжений при измерении длительности импульсов | 0,1 - 10 В |
| Входное сопротивление | 1 МОм или 50 Ом (в зависимости от входа) |
| Входная емкость | около 50 пФ |
Электропитание и энергопотребление
| Сеть питания | 220 В, 50 Гц; также возможно питание 220 или 115 В, 400 Гц |
| Встроенный источник постоянного тока | 27 ± 3 В |
| Потребляемая мощность | до 50 В·А |
Габариты и масса
| Габаритные размеры | 312 × 95 × 335 мм |
| Масса | примерно 6 кг |
Области применения Ч3-63
- настройка и испытания приемопередающих трактов радиосвязи;
- калибровка и проверка генераторов и синтезаторов частоты;
- контроль частотных параметров фильтров и трактов обработки сигналов;
- использование в измерительных и технологических стендах, управляемых ЭВМ;
- лабораторные и метрологические измерения в НИИ, КИП и производственных лабораториях.
Частотомер Ч3-63 это удобный и точный электронно счетный прибор для тех, кому важен стабильный контроль частоты, периода и длительности импульсов в радиотехнических и измерительных приложениях. Благодаря широкому диапазону частот, развитым функциям и компактному исполнению он остается актуальным решением для лабораторий, сервисных центров и производственных участков.
