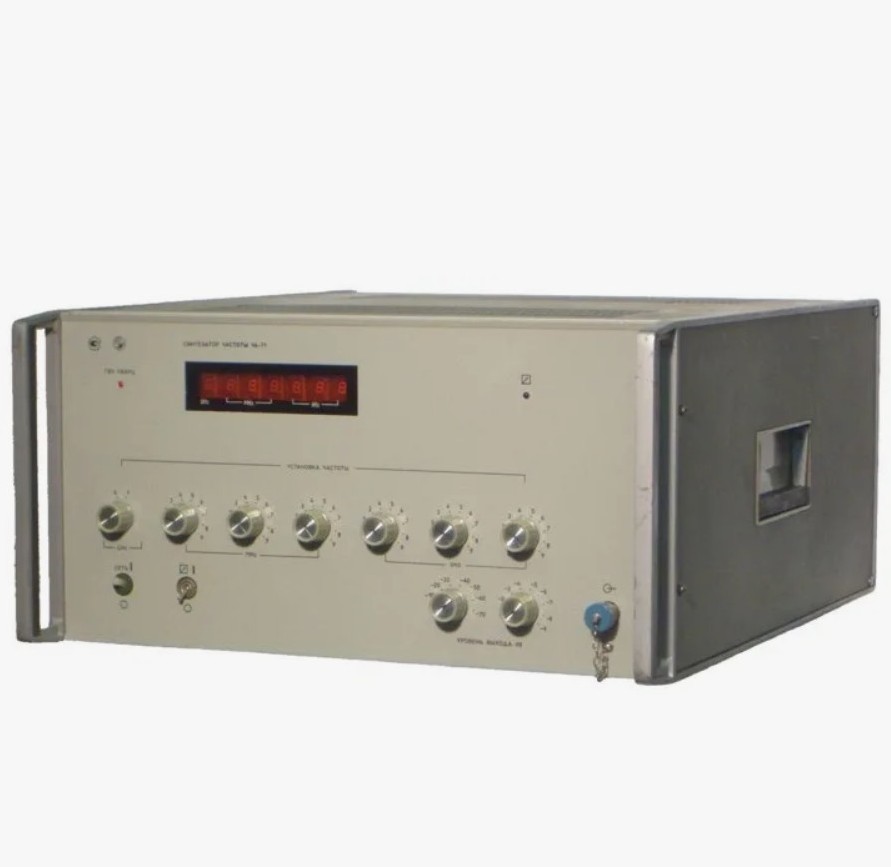

Частотомер Ч6-71 электронно-счетный синтезатор частоты
Частотомер Ч6-71 представляет собой электронно-счетный синтезатор частоты, предназначенный для формирования высокостабильного синусоидального сигнала в широком диапазоне частот. Прибор используется как опорный источник частоты и как калиброванный генератор при разработке, настройке и ремонте средств связи, измерительных систем и автоматизированных производственных комплексов.
Назначение и области применения Ч6-71
Ч6-71 применяется в лабораторных и цеховых условиях, в метрологических службах и на производственных стендах, где требуется точная установка частоты и уровня сигнала. Типичные задачи, для которых используют этот прибор:
- получение опорного высокостабильного сигнала для измерительных и калибровочных установок;
- настройка и проверка трактов радиосвязи и телекоммуникационного оборудования в диапазоне дециметровых волн;
- проверка частотных характеристик усилителей, фильтров, смесителей и других СВЧ и ВЧ узлов;
- работа в составе автоматизированных систем испытаний с дистанционным управлением частотой и уровнем;
- использование как рабочего стандарта частоты и источника тестового сигнала при серийных испытаниях аппаратуры.
Дистанционное управление через интерфейс типа КОП позволяет включать Ч6-71 в автоматизированные комплексы, программно перестраивая частоту и уровень на нужные значения без участия оператора.
Функциональные возможности и особенности конструкции
Частотомер Ч6-71 совмещает функции частотного синтезатора и источника калиброванного сигнала. Основные функциональные особенности:
- электронно-счетный синтез частоты с дискретной сеткой и высокой долгосрочной стабильностью опорного кварцевого генератора 5 МГц;
- плавная установка частоты в пределах выбранного диапазона с дискретом от 1 кГц до 100 МГц;
- регулировка уровня выходного сигнала в широком диапазоне по встроенному аттенюатору с шагом 1 дБ;
- низкий уровень комбинационных составляющих спектра за счет нормированного ослабления побочных линий;
- индикация и органы управления, вынесенные на переднюю панель, для удобной ручной настройки;
- встроенное питание от сети и корпус, рассчитанный на постоянную работу в стационарной установке.
Прибор выполнен на интегральной элементной базе с применением СВЧ узлов микрополоскового исполнения, что обеспечивает устойчивую работу и стабильные параметры на протяжении всего заявленного срока службы.
Технические характеристики частотомера Ч6-71
| Параметр | Значение |
|---|---|
| Тип прибора | электронно-счетный частотомер - синтезатор частоты |
| Диапазон частот выходного сигнала | 10 - 1299,999 МГц |
| Шаг сетки (дискретность установки частоты) | от 1 кГц до 100 МГц в зависимости от выбранного диапазона |
| Напряжение (мощность) выходного сигнала | не менее 20 мВт при 10 - 599,999 МГц; не менее 10 мВт при 600 - 1299,999 МГц |
| Пределы регулировки уровня сигнала | 0 - 79 дБ с дискретностью 1 дБ |
| Погрешность ослабления аттенюатора | не более 1 дБ при ослаблении до 19 дБ; не более 2 дБ при ослаблении до 79 дБ |
| Ослабление комбинационных составляющих спектра | не менее 50 дБ в полосе 0,5 fвых - 2 fвых, где fвых - установленная частота |
| Номинальная частота опорного кварцевого генератора | 5 МГц |
| Погрешность частоты кварцевого генератора после 2 ч самопрогрева | не более ±1·10-8 относительно 5 МГц |
| Максимальная относительная погрешность частоты (после 2 ч самопрогрева) | до 1,5·10-7 за 1 месяц; до 2,5·10-7 за 6 месяцев; до 5·10-7 за 12 месяцев |
| Среднеквадратическая случайная вариация частоты 10 МГц | до 5·10-7 за 0,1 с; до 5·10-8 за 1 с и за 10 с |
| Потребляемая мощность | не более 200 В·А |
| Габаритные размеры | примерно 490 × 255 × 555 мм |
| Масса | не более 35 кг |
Условия эксплуатации и подключение
Ч6-71 предназначен для эксплуатации в закрытых сухих помещениях при температуре, близкой к стандартным лабораторным условиям, и при нормальной вентиляции. Прибор подключается к однофазной сети переменного тока через штатный сетевой кабель и требует надежного защитного заземления. После включения синтезатору необходимо время на самопрогрев и термостабилизацию, чтобы опорный генератор вышел на номинальные значения частоты и обеспечил паспортную точность.
Выходной разъем рассчитан на согласование с нагрузкой 50 Ом через стандартные коаксиальные или волноводные переходы. Для работы в составе автоматизированных систем используется интерфейс КОП, по которому могут задаваться программы перестройки частоты и уровня, а также реализовываться сценарии серийных испытаний.
Преимущества использования частотомера Ч6-71
- широкий диапазон перестройки частоты 10 - 1299,999 МГц, перекрывающий большинство ВЧ и части СВЧ задач;
- тонкая дискретная установка частоты с шагом от 1 кГц и высокой стабильностью опорного генератора;
- широкие возможности регулировки уровня выходного сигнала с шагом 1 дБ и нормированной погрешностью аттенюатора;
- низкий уровень побочных спектральных составляющих, позволяющий использовать прибор как рабочий стандарт;
- поддержка дистанционного управления для применения в автоматизированных измерительных и производственных комплексах;
- надежная конструкция и рассчитанность на длительную непрерывную работу в лабораторных и цеховых условиях.
Благодаря сочетанию высокой стабильности частоты, широкого частотного диапазона и калиброванной регулировки уровня частотомер Ч6-71 остается востребованным прибором для настройки, калибровки и контроля современной радиоэлектронной аппаратуры.
