Генератор сигналов низкочастотный Г3-117 для автоматизированных измерительных систем
Генератор Г3-117 - это низкочастотный источник синусоидального сигнала, рассчитанный на работу в автоматизированных измерительных и испытательных системах. Прибор формирует стабильный сигнал в широком диапазоне частот, обеспечивает высокий уровень выходной мощности на нагрузке 50 Ом и имеет несколько выходов для согласования с разными типами регистрирующей аппаратуры. Встроенный частотомер и электронный вольтметр позволяют контролировать установленную частоту, амплитуду и уровень компрессии непосредственно по показаниям генератора, что упрощает эксплуатацию в составе стендов с одно и двухкоординатными самописцами и другими регистрирующими устройствами.
Назначение и области применения генератора Г3-117
Генератор сигналов Г3-117 используют как универсальный лабораторный и стендовый источник НЧ сигнала. Типичные задачи и области применения:
- формирование опорного синусоидального сигнала при отработке и настройке измерительных трактов и автоматизированных систем испытаний;
- проведение частотных и амплитудных испытаний усилителей, фильтров, измерительной аппаратуры и датчиков;
- работа в комплексах с одно и двухкоординатными самописцами для записи частотных и амплитудных характеристик объектов;
- измерение и настройка трактов с автоматической регулировкой уровня за счет встроенного канала компрессии и измерения уровня компрессии;
- учебные и исследовательские лаборатории, где требуется стабильный синусоидальный источник с заданной частотой и уровнем;
- общепромышленные измерительные стенды, сервисные и испытательные подразделения предприятий приборостроения и связи.
Наличие нескольких выходов и встроенных измерительных узлов делает Г3-117 удобным «центральным» генератором в составе НЧ стенда.
Функциональные возможности и особенности Г3-117
Конструктивно генератор Г3-117 объединяет генератор синусоидального сигнала, электронный частотомер и электронный вольтметр, а также тракт автоматической регулировки уровня. Основные функциональные особенности прибора:
- три диапазона частот с линейной шкалой и три диапазона с логарифмической разметкой для удобного выбора частоты в широких пределах;
- встроенный счетчик частоты, обеспечивающий точный контроль установленной частоты на выходе;
- встроенный электронный вольтметр для измерения выходного напряжения генератора, напряжения на входе устройства компрессии и уровня компрессии;
- три выхода: мощный выход I для нагрузки 50 Ом и два дополнительных выхода II и III для подключения измерительной и регистрирующей аппаратуры;
- автоматическая регулировка уровня (компрессия) с динамическим диапазоном порядка 70 дБ, удобная при испытаниях устройств с зависимостью параметров от уровня сигнала;
- низкий коэффициент гармоник в основной части диапазона частот и нормируемая нестабильность уровня во времени;
- возможность длительной стационарной работы при подключении к сети 220 В частотой 50 Гц или 400 Гц.
Технические характеристики генератора Г3-117
Основные технические параметры генератора сведены в таблицу для удобства выбора и проектирования измерительных схем.
| Параметр | Значение |
|---|---|
| Тип прибора | низкочастотный генератор синусоидального сигнала для автоматизированных систем |
| Форма выходного сигнала | синусоидальная |
| Диапазоны частот (линейная шкала) | 20 Гц - 2 кГц; 20 Гц - 20 кГц; 20 Гц - 200 кГц |
| Диапазоны частот (логарифмическая шкала) | 20 Гц - 2 кГц; 20 Гц - 20 кГц; 200 Гц - 200 кГц |
| Основная погрешность установки частоты | минимальная ±(2·10-5 fн + 0,01) в диапазоне 20 Гц - 2 кГц; максимальная ±(2·10-5 fв + 10) в диапазоне 20 Гц - 200 кГц |
| Уровень выходного сигнала (выход I) | 1,5 Вт на нагрузке 50 Ом |
| Выходное напряжение (выходы II и III) | 5 В при нагрузке 50 Ом и 600 Ом на выходах II и III соответственно; до 10 В при высокоомной нагрузке |
| Коэффициент гармоник | 0,2 % в диапазоне 100 Гц - 100 кГц; 0,3 % в диапазоне 20 Гц - 100 Гц |
| Нестабильность выходного напряжения | ±1,5 % за 3 часа работы |
| Погрешность установки опорного уровня напряжения | ±4 % |
| Диапазон автоматической регулировки уровня (компрессия) | 70 дБ |
| Тип встроенных измерительных узлов | электронный частотомер для контроля частоты и электронный вольтметр для измерения уровней напряжения и компрессии |
| Питание от сети | 220 В ±22 В, 50 Гц ±0,5 Гц; либо 220 В ±11 В, 400 Гц (+28 -12 Гц) |
| Потребляемая мощность | до 120 В·А |
| Габаритные размеры | примерно 480×240×360 мм |
| Масса | около 22 кг |
Конструкция и эксплуатационные особенности

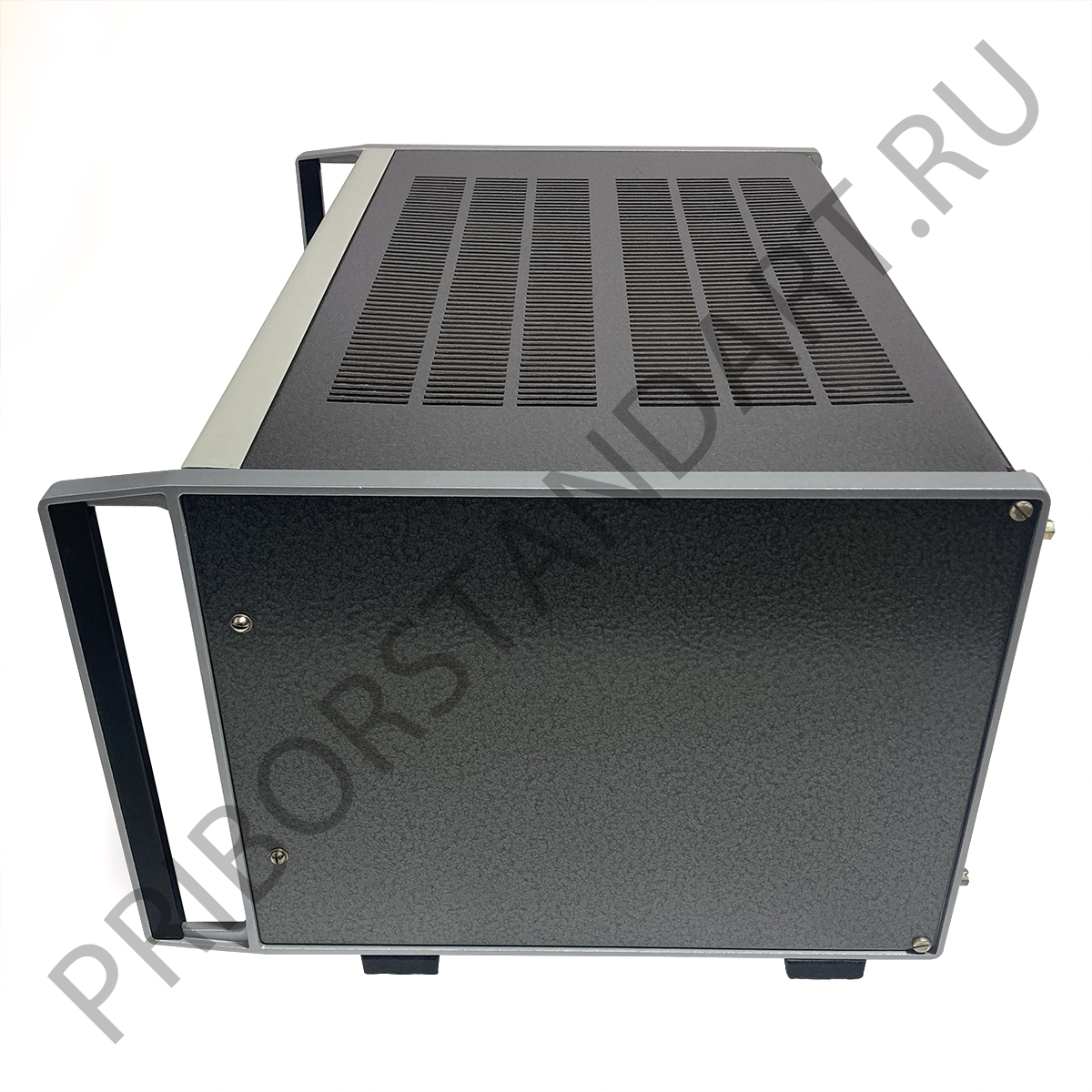

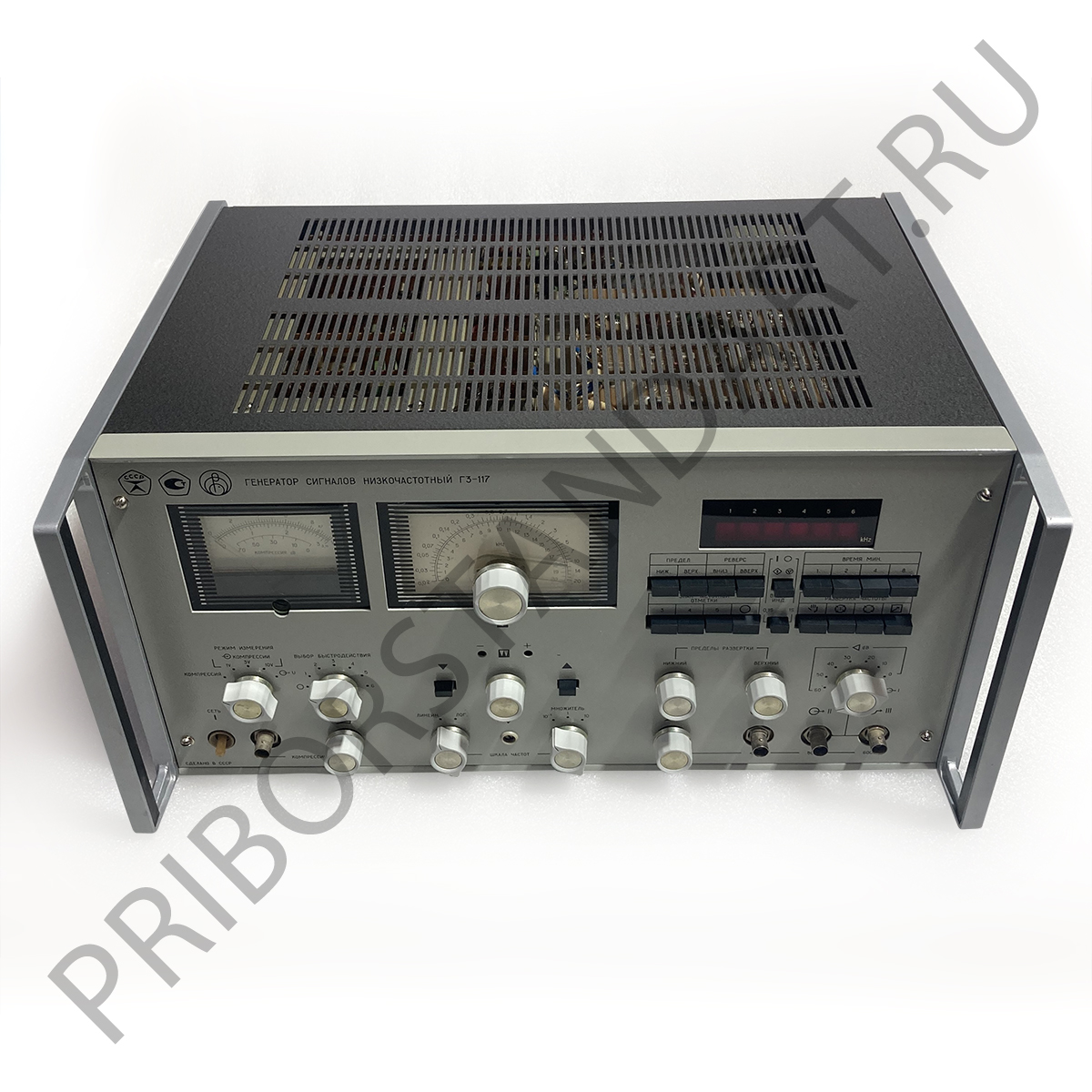

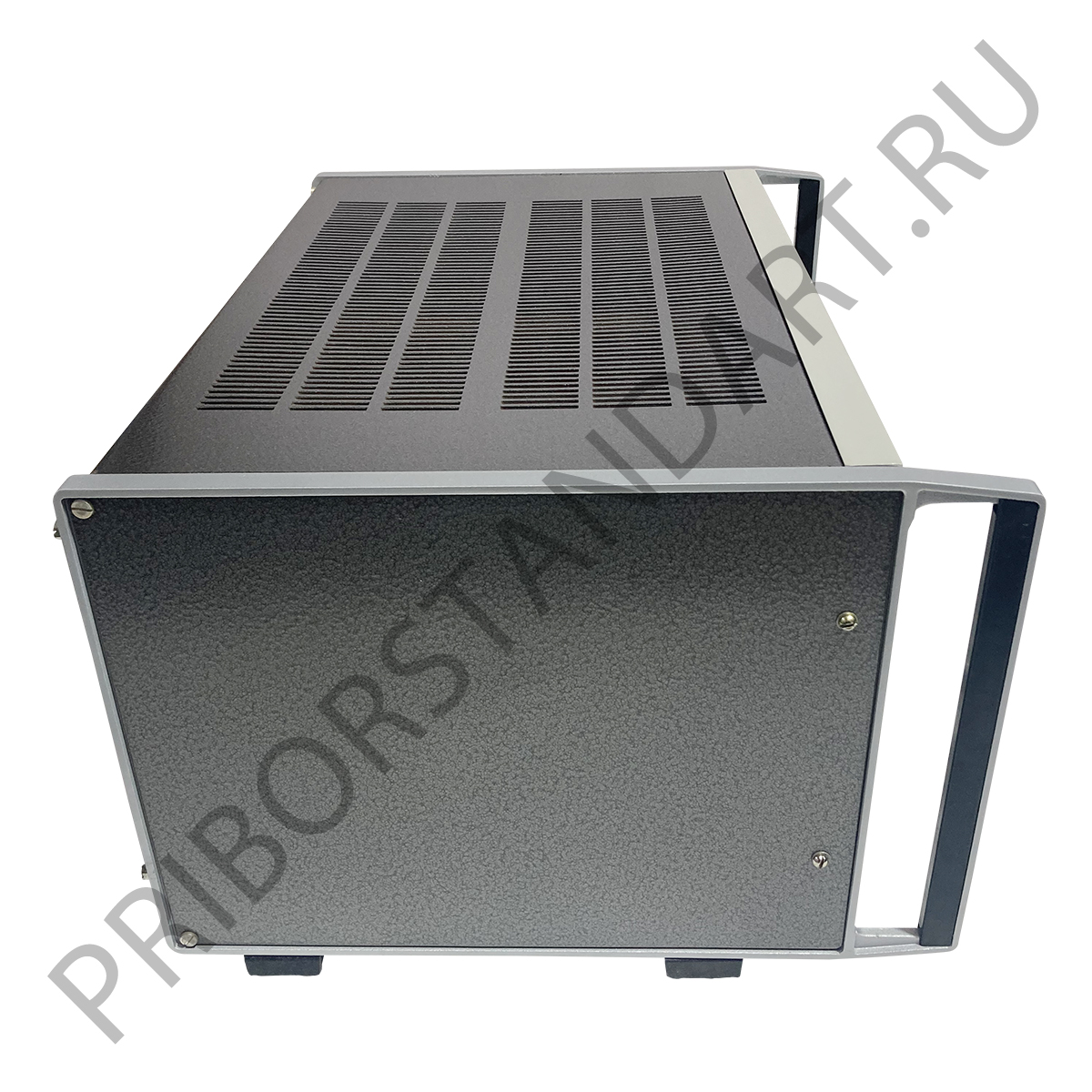

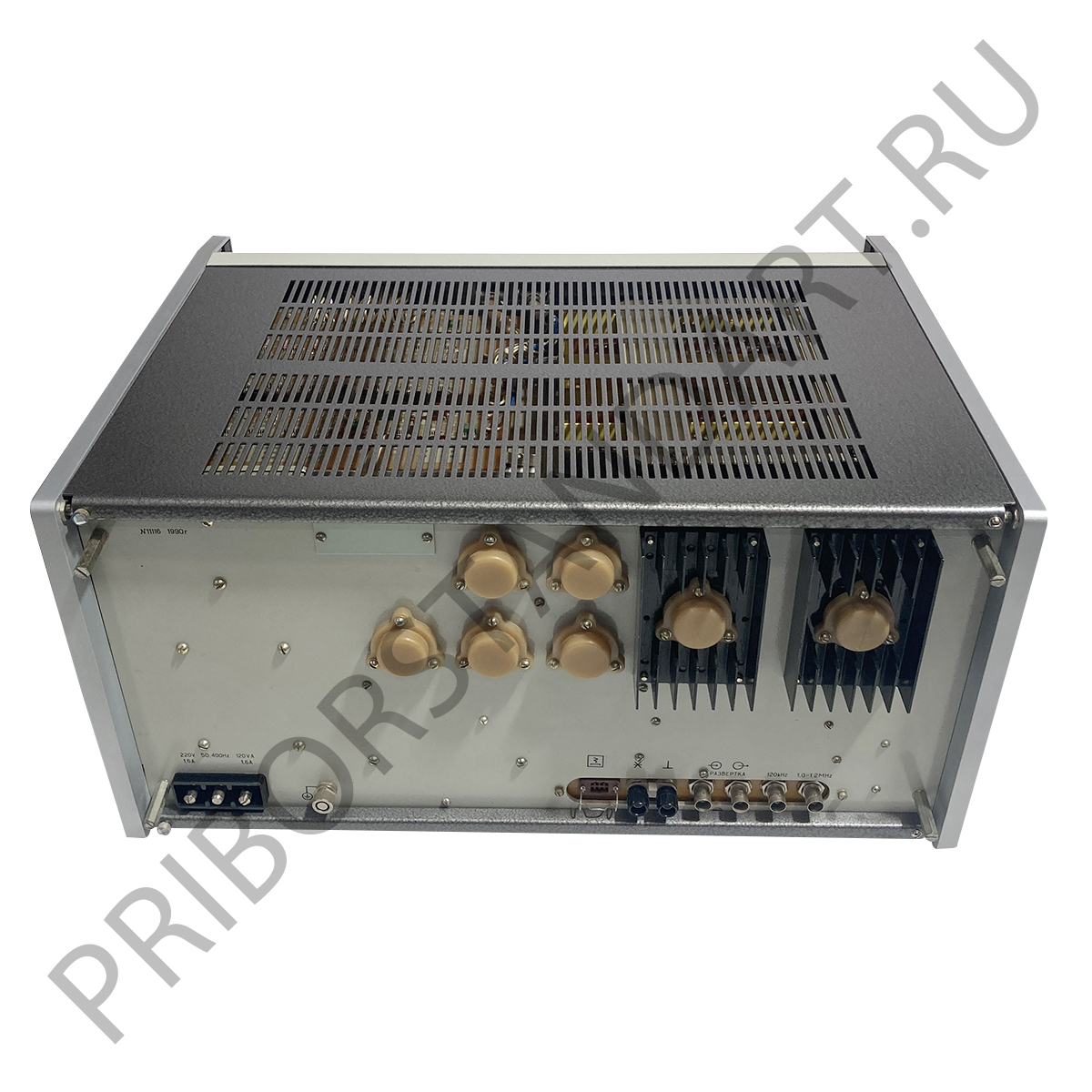

Генератор Г3-117 выполнен в массивном настольном металлическом корпусе, рассчитанном на стационарную установку на лабораторном столе или в составе измерительного поста. На передней панели расположены органы управления частотой и диапазонами, органы задания уровня, переключатели режимов компрессии, индикаторы и разъемы выходов. Разметка шкал и органов управления позволяет оператору быстро выбирать нужный диапазон, считывать установленную частоту и контролировать уровень сигнала по встроенному вольтметру.
Внутри прибора реализован генератор синусоидального сигнала с перестройкой по частоте, блок формирования и стабилизации амплитуды, узел автоматической регулировки уровня, а также узлы измерения частоты и напряжения. Конструкция рассчитана на длительную непрерывную работу при соблюдении нормируемых условий по температуре, влажности и параметрам питающей сети. Для сохранения заявленных метрологических характеристик рекомендуется выдерживать прогрев перед точными измерениями и периодически проводить поверку в составе лабораторного регламента.
Преимущества применения генератора Г3-117
- широкий частотный диапазон с линейной и логарифмической шкалами для удобной настройки частоты;
- достаточно высокая выходная мощность на 50 Ом и отдельные дополнительные выходы для подключения измерительных приборов и самописцев;
- встроенный частотомер и электронный вольтметр, позволяющие контролировать частоту, уровни и компрессию без внешних измерителей;
- автоматическая регулировка уровня с динамическим диапазоном около 70 дБ для задач, связанных с компрессией сигнала;
- низкий коэффициент гармоник и нормируемая нестабильность уровня во времени, подходящие для точных измерительных работ;
- надежное стационарное исполнение, пригодное для эксплуатации в составе автоматизированных систем испытаний и лабораторных стендов.
