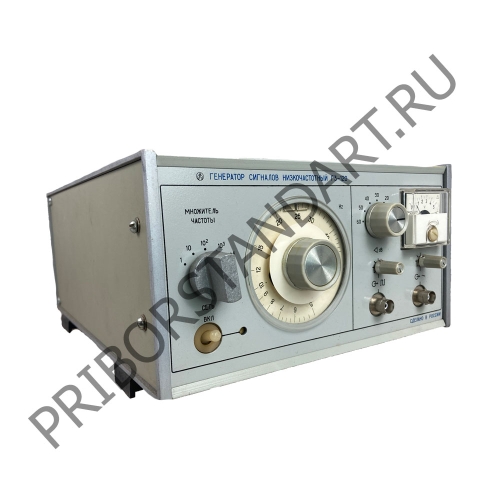

Генератор сигналов низкочастотный Г3-120 для аудио- и НЧ-трактов
Генератор Г3-120 это малогабаритный низкочастотный источник сигналов синусоидальной и прямоугольной формы с диапазоном частот от 5 Гц до 500 кГц. Прибор разработан для работы в жестких эксплуатационных условиях и применяется в сервисных центрах, лабораториях и на производственных стендах для настройки, проверки и ремонта радиоэлектронной аппаратуры, усилителей, фильтров и измерительных трактов.
Назначение и область применения Г3-120
Г3-120 удобно использовать как базовый НЧ генератор в радиотехнических и аудиоизмерительных стендах. Он подходит для следующих задач:
- снятие амплитудно-частотных характеристик усилителей, фильтров и трактов обработки сигналов в полосе 5 Гц - 500 кГц;
- проверка и настройка аналоговых измерительных каналов, аудиоаппаратуры, блоков автоматики и телемеханики;
- формирование синусоидального эталонного сигнала с низким коэффициентом гармоник для калибровки и поверки;
- испытания цифровых и импульсных устройств с помощью прямоугольного сигнала со стабильной скважностью;
- работа в составе измерительных комплексов как задающий генератор с возможностью внешней синхронизации.
Основные особенности конструкции
Генератор Г3-120 построен по RC-схеме с плавной перестройкой частоты внутри каждого поддиапазона и рассчитан на длительное использование в цеховых условиях. Конструкция включает:
- пять поддиапазонов с перекрытием всего диапазона частот 5 Гц - 500 кГц и плавной регулировкой внутри каждого;
- два независимых режима формирования выходного сигнала - синусоидальный и прямоугольный;
- эффективную систему стабилизации выходного напряжения, обеспечивающую стабильный уровень сигнала во времени;
- вход внешней синхронизации, позволяющий подстраивать частоту генератора по внешнему опорному сигналу произвольной формы;
- калиброванный ступенчатый аттенюатор и плавную регулировку уровня для удобной установки требуемой амплитуды;
- портативное исполнение с удобной передней панелью и подключением нагрузки через стандартный разъем.
Технические характеристики синусоидального сигнала
| Параметр | Значение |
|---|---|
| Диапазон частот | 5 Гц - 500 кГц |
| Поддиапазоны | 5 - 50 Гц, 50 - 500 Гц, 0,5 - 5 кГц, 5 - 50 кГц, 50 - 500 кГц |
| Установка частоты | плавная регулировка внутри выбранного поддиапазона |
| Основная погрешность установки частоты | типично ±3 % в области 10 Гц - 300 кГц, до ±5 % на участках 5 - 10 Гц и 300 - 500 кГц |
| Нестабильность частоты | до ±2·10-3 f до 200 кГц и до 5·10-3 f до 500 кГц за 15 мин; около 2·10-2 f за 3 ч работы |
| Максимальный уровень синусоидального сигнала | 5 В на нагрузке 600 Ом |
| Плавная регулировка уровня | от 5 В примерно до 1 В (около -14 дБ) с непрерывной подстройкой |
| Ступенчатая регулировка уровня | от 0 до -60 дБ с шагом 10 дБ |
| Погрешность установки уровня | ±6 % в диапазоне 20 Гц - 500 кГц, ±10 % в диапазоне 5 - 20 Гц |
| Нестабильность уровня во времени | до ±2 % за 15 мин и до ±5 % за 3 ч работы |
| Неравномерность уровня по частоте | примерно ±5 % в диапазоне 20 Гц - 500 кГц, до ±10 % в диапазоне 5 - 20 Гц |
| Коэффициент гармоник | до 0,3 % при 20 - 200 Гц; около 0,1 % при 200 Гц - 20 кГц; до 0,5 % при 20 - 200 кГц; до 1 % при 200 - 500 кГц |
| Номинальное выходное сопротивление | 600 Ом |
Параметры прямоугольного сигнала
| Параметр | Значение |
|---|---|
| Диапазон частот | 5 Гц - 500 кГц |
| Размах выходного сигнала | около 10 В на нагрузке 600 Ом (примерно 5 В амплитуда) |
| Регулировка уровня | плавная, в широких пределах |
| Скважность импульсов | 2 ± 0,3 |
| Время нарастания и спада фронта | не более 50 нс |
| Выходное сопротивление | 600 Ом |
Питание, габариты и эксплуатационные данные
| Параметр | Значение |
|---|---|
| Питание от сети переменного тока | 220 В ±22 В, 50 ±0,5 Гц; допускается питание от сети 220 В ±11 В с частотой около 400 Гц |
| Альтернативное питание | от источника постоянного тока порядка 27 В через внешний преобразователь |
| Потребляемая мощность | до 40 В·А при питании от сети, до 50 В·А при питании от источника постоянного тока с преобразователем |
| Масса | не более 5 кг (основной блок) |
Эксплуатация и преимущества использования Г3-120
Генератор Г3-120 рассчитан на работу в закрытых помещениях лабораторного и цехового типа. Прибор стабильно держит частоту и уровень при умеренных изменениях температуры и сетевого напряжения, что важно при длительных измерениях и серийных испытаниях. Вход внешней синхронизации позволяет включать генератор в более сложные измерительные схемы, а выходное сопротивление 600 Ом упрощает согласование с усилителями и измерительными приборами.
К основным преимуществам Г3-120 относятся:
- широкий частотный диапазон 5 Гц - 500 кГц с плавной перестройкой внутри поддиапазонов;
- две формы выходного сигнала - синус и прямоугольник - в одном приборе;
- низкий коэффициент гармоник синусоидального сигнала в основной рабочей области частот;
- гибкая система регулировки уровня - ступенчатый аттенюатор до -60 дБ и плавная подстройка;
- внешняя синхронизация частоты для интеграции в измерительные комплексы;
- портативное исполнение и возможность работы в жестких условиях эксплуатации.
