Генератор Г4-175

Генератор Г4-175 генератор стандартных СВЧ сигналов диапазона 25,95 37,5 ГГц

Генератор высокочастотных сигналов Г4-175 это прецизионный источник СВЧ колебаний с калиброванной частотой и выходной мощностью для диапазона 25,95 37,5 ГГц. Прибор предназначен для проверки, калибровки и настройки аппаратуры средств связи и СВЧ трактов в лабораториях, цехах и поверочных подразделениях. Встроенная микроЭВМ берет на себя автоматизацию управления параметрами, исключает запрещенные режимы и позволяет сохранять в памяти до 50 комбинаций частоты, мощности и настроек модуляции, что делает Г4-175 удобным элементом как одиночного рабочего места, так и автоматизированного измерительного стенда.

Назначение и области применения генератора Г4-175

Г4-175 относится к классу генераторов стандартных сигналов сверхвысоких частот и используется там, где требуется стабильный сигнал миллиметрового диапазона с точной установкой частоты и уровня мощности. Типичные задачи, в которых применяют этот прибор:

• поверка и калибровка приемопередающей аппаратуры средств связи в диапазоне 26 38 ГГц;
• настройка и контроль волноводных и коаксиальных трактов, антенн, ответвителей, переходов и аттенюаторов СВЧ;
• испытания радиорелейных, радиолокационных и измерительных систем в сантиметровом и миллиметровом диапазоне волн;
• формирование опорного СВЧ сигнала фиксированного уровня мощности для измерителей КСВН, измерителей ослабления и анализаторов АЧХ;
• работа в составе автоматизированных рабочих мест и стендов благодаря интерфейсу дистанционного управления и встроенной логике;
• использование в поверочных и калибровочных лабораториях для обеспечения прослеживаемости по частоте и мощности.

Благодаря высокой точности установки частоты и широкому диапазону регулировки мощности Г4-175 подходит как для прецизионных измерений, так и для рутинных настроечных операций в производственных условиях.

Функциональные возможности и особенности Г4-175

Генератор совмещает возможности точного источника непрерывных СВЧ сигналов и импульсного генератора с гибкими режимами модуляции. Основные функциональные особенности:

• непрерывная генерация (режим НГ) с калиброванным уровнем мощности и возможностью внутренней или внешней модуляции меандром;
• импульсная модуляция с внутренними и внешними прямоугольными импульсами, позволяющая формировать СВЧ импульсы с заданной частотой повторения и длительностью;
• внешняя электронная перестройка частоты, удобная для работы в составе автоматизированных систем и при синхронном сканировании частоты;
• точная установка частоты в диапазоне 25,95 37,5 ГГц с основной погрешностью не более ±0,01 % и малой кратковременной нестабильностью;
• опорный уровень выходной мощности 1 мВт в режиме непрерывной генерации и 0,1 мВт в режиме импульсной модуляции с широким диапазоном регулировки мощности относительно опорного уровня;
• внутренняя модуляция меандром с частотой около 1000 Гц и заданной несимметрией для типовых методик измерений;
• автоматизация управления с помощью встроенной микроЭВМ: самодиагностика, защита от запрещенных режимов, установка параметров в требуемых единицах измерения;
• хранение в памяти до 50 произвольных сочетаний частоты, уровня мощности, параметров модуляции и шага перестройки для быстрого вызова типовых режимов;
• поддержка управления по интерфейсу КОП, что облегчает интеграцию генератора в автоматизированные стенды и АСУ ИТ.

Технические характеристики генератора Г4-175

Конструкция, управление и эксплуатация

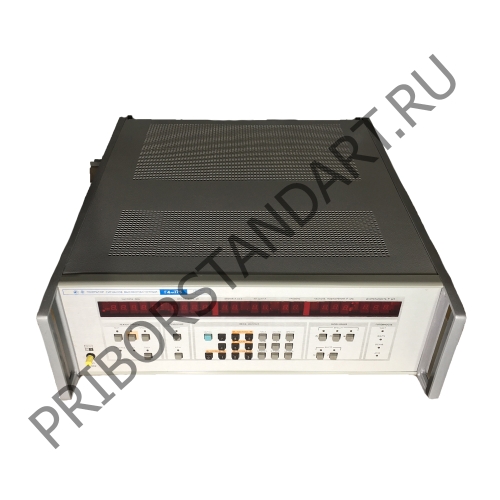

Генератор Г4-175 выполнен в массивном настольном корпусе с фронтальной панелью, на которой размещены органы управления частотой, уровнем мощности, режимами модуляции и шагом перестройки. Сегментные или светодиодные индикаторы отображают текущие значения частоты, мощности и служебной информации, а кнопочные и клавишные органы управления обеспечивают быстрый выбор диапазонов, режимов НГ и ИМ, способа модуляции и типа управления.

Внутренний высокочастотный тракт построен на СВЧ генераторе с управляемой перестройкой частоты, аттенюаторе с программируемыми ступенями ослабления и системе формирования модулирующих импульсов. Выход генератора выполнен на стандартный волновод 7,2×3,4 мм, что упрощает подключение измерительных линий, переходов, антенн и нагрузок. Встроенная микроЭВМ управляет всеми узлами, контролирует корректность установленных режимов, выполняет самодиагностику и позволяет оператору запоминать типовые наборы параметров в энергонезависимой памяти.

Прибор рассчитан на эксплуатацию в закрытых отапливаемых помещениях. Для получения паспортной точности рекомендуется выдерживать регламентированное время прогрева, использовать качественные волноводные переходы и согласованные нагрузки, а при работе в составе автоматизированных стендов правильно организовывать заземление и подключение по интерфейсу КОП.

Преимущества применения генератора Г4-175

• широкий диапазон частот 25,95 37,5 ГГц, перекрывающий значимую часть миллиметрового СВЧ диапазона для аппаратуры связи и радиолокации;
• высокая точность установки частоты ±0,01 % и малый дрейф во времени, позволяющие использовать Г4-175 как опорный генератор при поверочных работах;
• гибкая регулировка выходной мощности от единиц милливатт до уровней порядка 10^-15 Вт, удобная для калибровки чувствительных приемных трактов;
• набор режимов модуляции меандром и прямоугольными импульсами, а также внешняя электронная перестройка частоты для имитации рабочих условий реальных передатчиков;
• автоматизация управления благодаря встроенной микроЭВМ, самодиагностика, защита от запрещенных режимов и память до 50 наборов параметров;
• возможность локального и дистанционного управления по интерфейсу КОП, удобная интеграция в автоматизированные измерительные комплексы;
• надежное конструктивное исполнение и ресурс, позволяющий длительную эксплуатацию в производственных и метрологических лабораториях.
