Генератор Г5-82

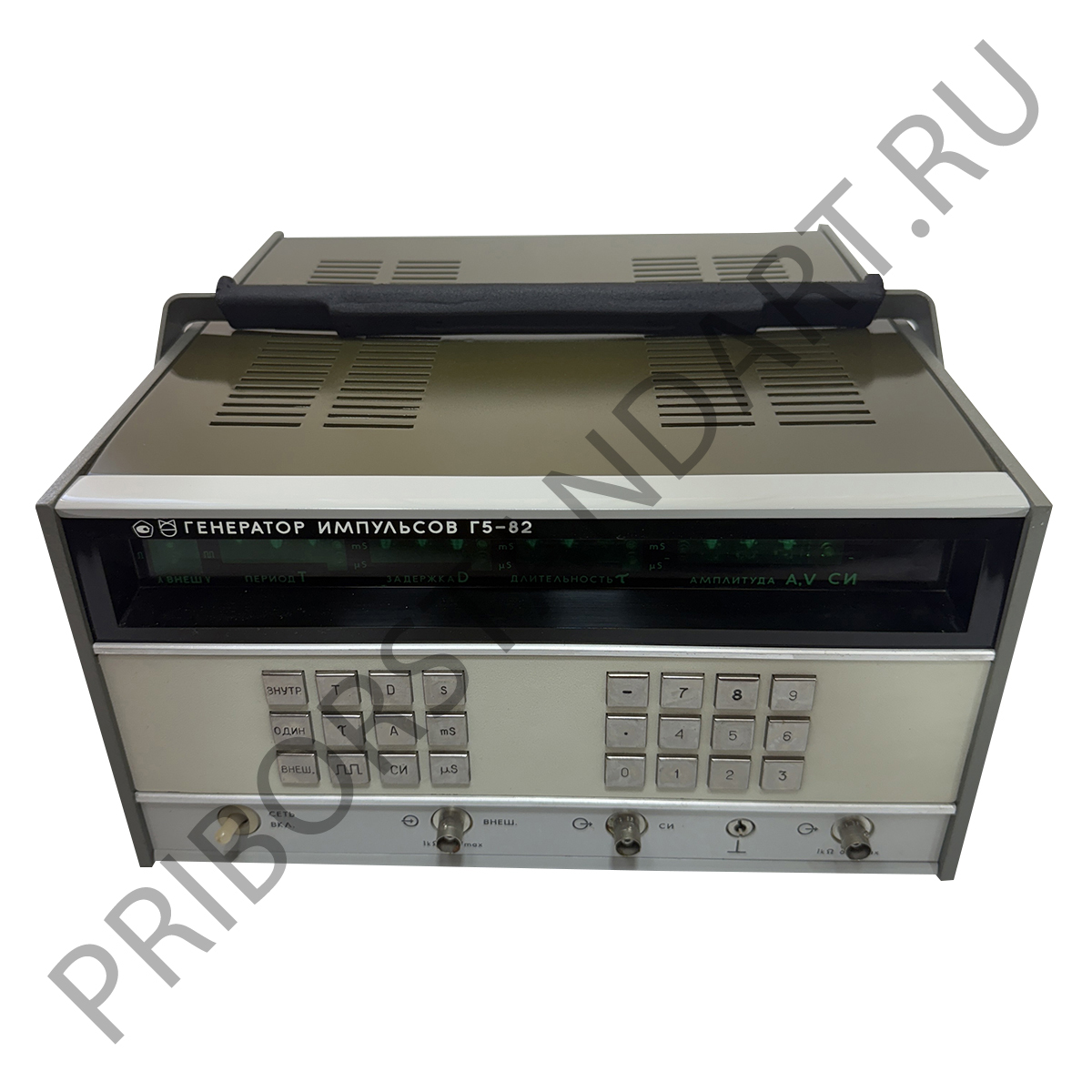

Генератор импульсов Г5-82 для формирования одинарных и парных видеоимпульсов

Генератор Г5-82 это цифровой переносной генератор импульсов, предназначенный для формирования последовательностей одинарных и парных видеоимпульсов обеих полярностей. Прибор используется как самостоятельный источник тестовых сигналов и как часть автоматизированных измерительных систем при отладке, проверке и поверке радиоэлектронной аппаратуры, устройств автоматики и систем связи. Широкий диапазон периодов повторения, длительностей и амплитуд импульсов позволяет использовать Г5-82 как универсальный инструмент в лабораториях, цехах и сервисных подразделениях.

Назначение и область применения генератора Г5-82

Генератор Г5-82 применяется как стандартный источник импульсных сигналов в следующих задачах:

• формирование одиночных и парных видеоимпульсов для настройки и проверки аналоговых и цифровых трактов;
• испытания усилителей, формирователей, линий связи и согласующих цепей в импульсном режиме;
• имитация управляющих и синхронизирующих сигналов в системах автоматики и телемеханики;
• калибровка и поверка осциллографов, временных селекторов, таймеров и других средств измерения временных параметров;
• работа в составе автоматизированных испытательных стендов, в том числе через канал общего пользования при подключении интерфейсного блока.

Благодаря широким пределам регулирования по времени и амплитуде Г5-82 подходит как для высокоточных лабораторных измерений, так и для эксплуатационных проверок на производстве.

Функциональные возможности и особенности конструкции

Генератор импульсов Г5-82 обеспечивает цифровую установку основных параметров и их индикацию на передней панели, что упрощает настройку и повышает повторяемость результатов. Основные функциональные особенности прибора:

• формирование одинарных импульсов с регулируемым периодом повторения и длительностью;
• формирование парных импульсов с независимой установкой временного сдвига основного импульса относительно синхроимпульса;
• выбор полярности выходных импульсов в зависимости от схемы включения и требований к испытаниям;
• плавная и ступенчатая установка амплитуды в широком диапазоне от долей десятков милливольт до десятков вольт;
• цифровая индикация периодов, длительностей, сдвига и амплитуды без пересчета по шкалам;
• сенсорная или кнопочная клавиатура задания параметров с пошаговой установкой и возможностью оперативной корректировки.

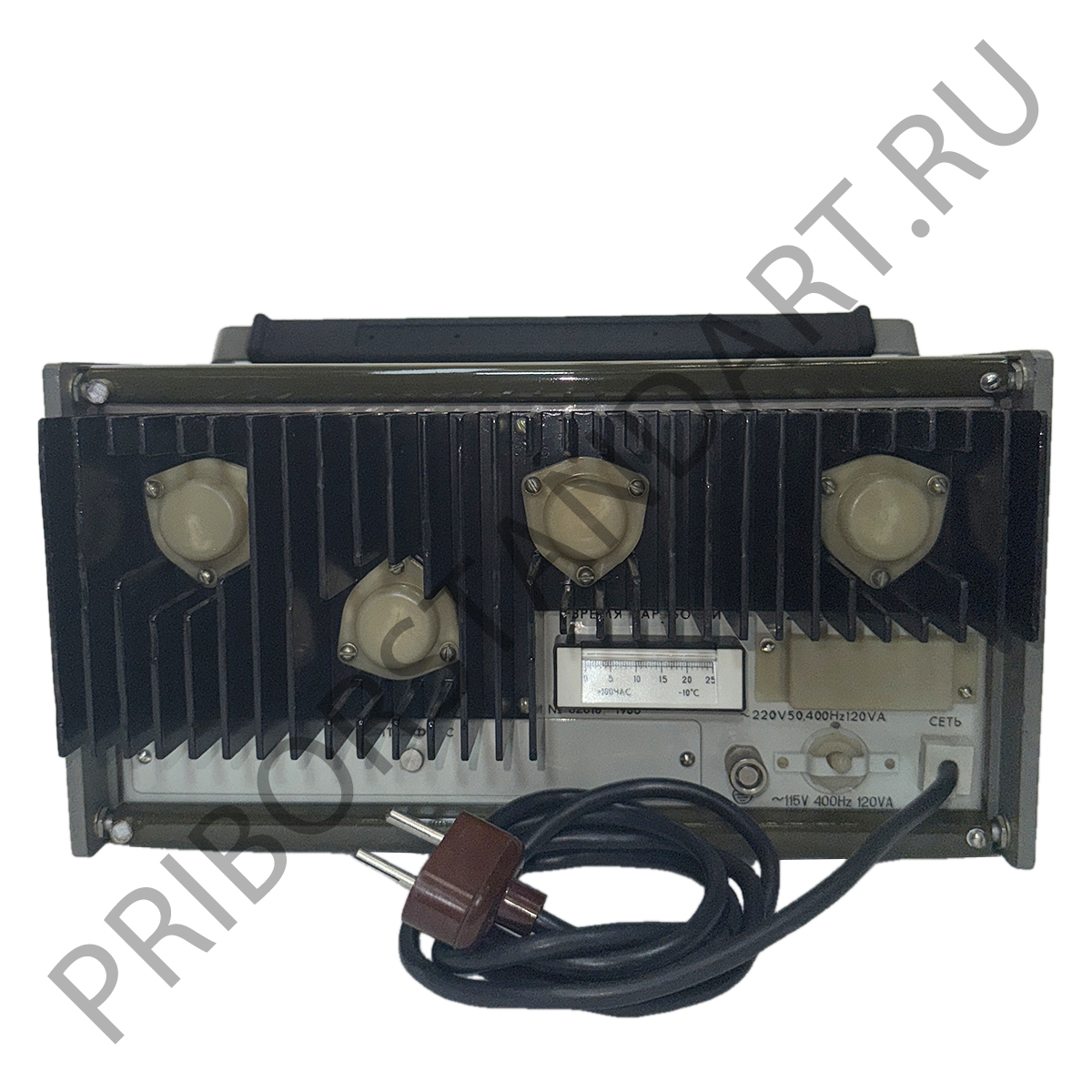

Конструкция генератора рассчитана на длительную работу в промышленных условиях: металлический корпус защищает от механических воздействий, а внутренние узлы спроектированы с учетом температурной и влажностной устойчивости.

Технические характеристики генератора Г5-82

Условия эксплуатации генератора Г5-82

Генератор рассчитан на работу в расширенном диапазоне климатических условий, что позволяет применять его не только в лабораториях, но и в полевых или цеховых условиях. Нормируемые рабочие условия:

• температура окружающего воздуха от минус 30 до плюс 50 °C;
• относительная влажность воздуха до 98 % при температуре до 40 °C без конденсации влаги;
• атмосферное давление от 60 до 106 кПа;
• эксплуатация в закрытых помещениях или под навесом при защите от прямого воздействия осадков и пыли.

При соблюдении указанных условий прибор сохраняет заявленные метрологические характеристики по амплитуде и временным параметрам импульсов на всем диапазоне регулировки.

Преимущества использования генератора импульсов Г5-82

• широкий диапазон периодов повторения импульсов от микросекунд до десятков секунд с точной цифровой установкой;
• возможность формирования как одинарных, так и парных импульсов с регулируемым временным сдвигом;
• большой диапазон амплитуд 0,006 60 В, позволяющий нагружать как высокоомные, так и низкоомные цепи;
• нормированные погрешности по времени и амплитуде, удобные для применения в метрологических и поверочных схемах;
• цифровая индикация параметров и удобная клавиатура для оперативного изменения настроек;
• расчет на работу в широком диапазоне температур и влажности, что повышает надежность прибора в реальных условиях эксплуатации.
