Генератор импульсов Г5-88 лабораторный генератор одинарных и парных прямоугольных импульсов
Генератор импульсов Г5-88 - это лабораторный измерительный прибор, предназначенный для формирования одинарных и парных прямоугольных импульсов с калиброванной длительностью, периодом и амплитудой. Широкий диапазон амплитуд до 100 В на нагрузке 500 Ом, плавная регулировка временных параметров и возможность внешнего запуска делают Г5-88 удобным источником импульсных сигналов для радиотехнических, измерительных и автоматизированных систем. Прибор отличается компактным настольным исполнением, невысоким энергопотреблением и рассчитан на длительную стационарную работу.
Назначение и области применения генератора Г5-88
Генератор Г5-88 применяют как универсальный источник измерительных импульсов в научных и производственных задачах. Основные области использования:
- исследование, разработка, производство и обслуживание радиотехнических устройств общего назначения;
- измерительная и вычислительная техника, техника связи, промышленная автоматика и телемеханика в качестве источника импульсных сигналов с нормированными параметрами;
- испытание и исследование МОП структур, полевых и биполярных транзисторов, других полупроводниковых элементов, требующих повышенной амплитуды импульсов;
- формирование тестовых импульсов для проверки входных цепей усилителей, формирователей, аналогово цифровых трактов и измерительных стендов;
- работа в составе автоматизированных измерительных и испытательных установок как базовый импульсный генератор.
Благодаря сочетанию широкого диапазона периодов, длительностей и амплитуд Г5-88 позволяет моделировать как маломощные, так и высокоамплитудные режимы нагружения исследуемых элементов и узлов.
Функциональные возможности и особенности Г5-88
Конструкция генератора Г5-88 обеспечивает гибкую настройку временных и амплитудных параметров импульсов, а также различные режимы работы. К основным функциональным особенностям относятся:
- формирование одинарных импульсов с периодом повторения от 1 мкс до 1 с и парных импульсов с периодом от 2 мкс до 1 с;
- измерительный класс прибора по временным параметрам и амплитуде, позволяющий использовать его как рабочее средство в лабораториях и на производстве;
- режим работы с одинарными импульсами, а также режим парных импульсов с регулируемым временным сдвигом между импульсами пары;
- плавная и калиброванная установка длительности и периода с выделенными калиброванными точками для удобства поверки и повторяемости режимов;
- широкий диапазон амплитуд импульсов на нагрузке 500 Ом с возможностью получения напряжений до 100 В;
- регулируемый временной сдвиг основного импульса относительно синхроимпульса и второго импульса пары относительно первого;
- встроенный выход синхроимпульса с регулируемой амплитудой для управления внешними устройствами и синхронизации осциллографов и регистраторов;
- возможность внешнего запуска импульсов по фронту приходящего сигнала, что позволяет включать Г5-88 в состав сложных измерительных схем.
Все основные параметры генератора задаются с помощью органов управления на передней панели и считываются по шкалам, что упрощает настройку и повторение режимов при серийных испытаниях.
Технические характеристики генератора Г5-88
Ниже приведены основные технические параметры генератора импульсов Г5-88.
| Параметр | Значение |
|---|---|
| Тип прибора | импульсный генератор одинарных и парных прямоугольных импульсов |
| Назначение | формирование измерительных импульсов для радиотехнических, измерительных и автоматизированных систем |
| Период повторения одинарных импульсов | 1 мкс - 1 с с плавной регулировкой и калиброванными значениями (10 мкс, 100 мкс, 1 мс, 10 мс, 100 мс, 1 с) |
| Период повторения пар импульсов | 2 мкс - 1 с с плавной регулировкой и калиброванными значениями, аналогичными одинарным импульсам |
| Основная погрешность установки периода одинарных импульсов | в пределах плавной регулировки - ±0,1T; на калиброванных значениях периода - ±0,05T |
| Основная погрешность установки периода повторения пар импульсов | в пределах плавной регулировки - ±0,1T; на калиброванных значениях периода - ±0,05T |
| Длительность импульсов | 0,1 мкс - 1000 мкс (три поддиапазона) |
| Основная погрешность установки длительности | при τ ≤ 1 мкс - ±(0,1τ + 30 нс); при τ > 1 мкс - ±0,1τ; на калиброванных значениях 1 мкс, 100 мкс, 1000 мкс - ±(0,05τ + 20 нс) |
| Амплитуда импульсов на внешней нагрузке 500 Ом | от 1 мВ (минимально, практически) до 100 В; расширенный рабочий диапазон по данным измерений - 0,006 В - 100 В |
| Основная погрешность установки амплитуды |
при A < 0,1 В - ±(0,15A + 0,001 В); при A = 0,1 - 1 В - ±(0,06A + 0,05 В); при A = 1 - 10 В - ±(0,1A + 0,05 В); при A = 10 - 100 В - ±(0,1A - 0,5 В); для калиброванного значения A = 100 В - ±0,05A |
| Временной сдвиг основного импульса относительно синхроимпульса | 0 - 2000 мкс |
| Погрешность установки временного сдвига основного импульса |
при D < 2 мкс - ±(0,1D + 0,1 мкс); при D = 2 - 20 мкс - ±(0,1D + 0,3 мкс); при D > 20 мкс - ±0,1D |
| Временной сдвиг второго импульса пары относительно первого | 2 - 2000 мкс |
| Погрешность установки временного сдвига второго импульса пары |
при D ≤ 20 мкс - ±(0,1D + 0,3 мкс); при D > 20 мкс - ±0,1D |
| Длительность фронта импульсов | не более 50 нс при A ≤ 60 В; не более 100 нс при A > 60 В |
| Длительность среза импульсов | не более 100 нс при A ≤ 60 В; не более 150 нс при A > 60 В |
| Неравномерность вершины и исходного уровня | не более 5 % |
| Синхроимпульс | длительность 0,1 - 1,2 мкс; амплитуда плавно регулируется от 1 В до 10 В; длительность фронта не более 100 нс |
| Внешний запуск | импульсы амплитудой 1 - 20 В |
| Пределы основной погрешности установки основных параметров | ориентировочно ±10 % для обобщенных режимов |
| Питание | сеть 220 В ±22 В, 50 Гц ±0,5 Гц или 220 В ±11 В, 400 Гц (+28 -12 Гц) |
| Потребляемая мощность | до 45 В·А |
| Габаритные размеры | около 327×132,5×260 мм |
| Масса | примерно 4,5 кг |
| Рекомендуемая замена | генератор импульсов РГ5-01 |
| Приборы, которые может заменять | Г5-54, Г5-63, Г5-15 (по функциям и диапазонам) |
Конструкция и эксплуатационные особенности

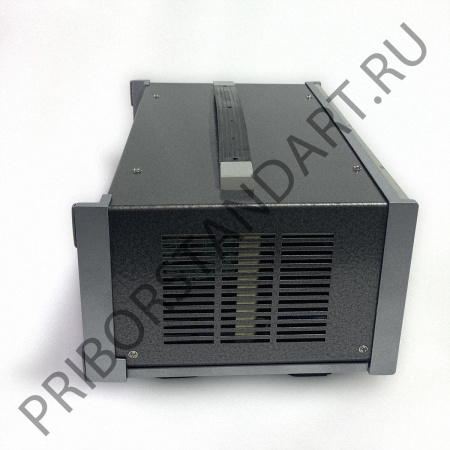

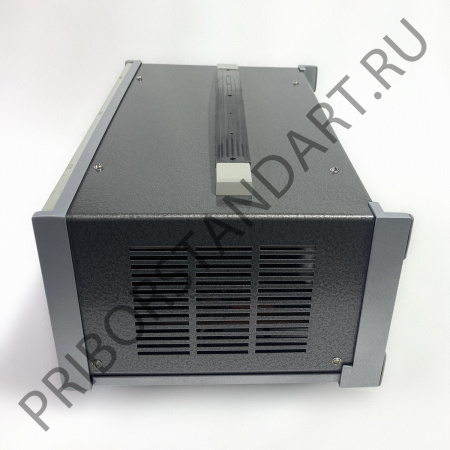

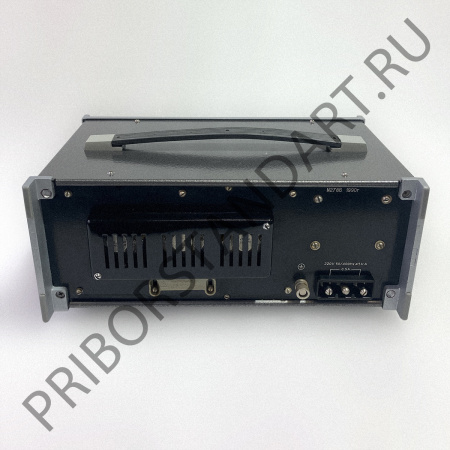

Генератор Г5-88 выполнен в компактном настольном металлическом корпусе. На лицевой панели расположены органы выбора режима (одинарные или парные импульсы), органы установки длительности, периода, амплитуды, временных сдвигов, а также выходные гнезда для импульсного и синхросигнала и вход внешнего запуска. Разметка органов управления выполнена с учетом калиброванных значений, что облегчает воспроизведение заданных режимов.
Внутри прибора реализованы формирователь прямоугольных импульсов, узлы задания временных интервалов, высоковольтный выходной каскад для амплитуд до 100 В на нагрузке 500 Ом, генератор синхроимпульсов и блок питания. Конструкция рассчитана на стабильную работу при длительных испытаниях при соблюдении норм по питанию и климату. Невысокое энергопотребление и сравнительно малая масса позволяют использовать Г5-88 как стационарно, так и на переносных лабораторных постах.
Преимущества применения генератора Г5-88
- широкий диапазон длительностей, периодов и амплитуд импульсов в одном приборе;
- возможность формирования как одинарных, так и парных импульсов с регулируемым временным сдвигом;
- высоковольтный выход до 100 В на нагрузке 500 Ом, удобный для испытания полупроводниковых структур и входных цепей аппаратуры;
- достаточно быстрые фронты и спады импульсов при хорошей плоскости вершины и исходного уровня;
- поддержка внешнего запуска и отдельного регулируемого синхроимпульса для работы в составе сложных измерительных схем;
- компактные габариты, умеренная масса и малое энергопотребление при работе от стандартной сети;
- возможность замены ряда более старых генераторов семейства Г5 и использование в качестве штатного источника импульсов на измерительных стендах.
