Генератор сигналов специальной формы Г6-28 для лабораторий и стендов
Генератор Г6-28 это функциональный генератор сигналов специальной формы, покрывающий диапазон от инфранизких до высоких частот. Прибор построен по схеме с электронным управлением частотой и предназначен для комплексных испытаний измерительных трактов, логических схем и радиоэлектронной аппаратуры, когда требуется устойчивый по частоте и уровню сигнал различных форм.
Назначение и области применения генератора Г6-28
Генератор сигналов Г6-28 используют как универсальный источник тестовых сигналов в лабораториях, на производственных и сервисных стендах. Основные задачи, решаемые с его помощью:
- комплексное определение характеристик цепей и систем по амплитуде, частоте и форме сигнала;
- исследование и отладка логических схем, цифроаналоговых узлов, регистров и устройств с цифровыми последовательностями;
- имитация управляющих и информационных сигналов, формирование задержек и пачек колебаний при испытаниях;
- контроль динамики усилителей, фильтров, измерительных трактов в широком диапазоне частот;
- использование в составе автоматизированных стендов, где требуется электронное управление частотой и уровнем.
Функциональные возможности генератора
Г6-28 относится к генераторам специальной формы и обеспечивает набор стандартных и импульсных сигналов, удобных для испытаний разной аппаратуры:
- формирование синусоидальных, прямоугольных, треугольных и пилообразных сигналов в одном приборе;
- электронная установка частоты с разбиением диапазона на 9 поддиапазонов для точной подстройки;
- режим внешнего запуска и режим пачки, позволяющий получать радиоимпульсы и одиночные колебания;
- скважность и длительность радиоимпульсов задаются внешними сигналами, а форма, амплитуда, частота и фаза внутри пачки определяются настройками на панели;
- внешнее электронное управление частотой и постоянной составляющей для включения в автоматизированные системы;
- встроенный аттенюатор-коммутатор на 60 дБ и возможность работы на две типовые нагрузки 600 Ом и 50 Ом.
Технические характеристики генератора Г6-28
| Параметр | Значение |
|---|---|
| Тип прибора | генератор сигналов специальной формы, функциональный генератор с электронным управлением частотой |
| Диапазон частот | от 0,001 Гц до 1 МГц (9 поддиапазонов) |
| Основная погрешность установки частоты | ±1 % в диапазоне 0,1 Гц 100 кГц; ±2 % в областях 0,001 0,1 Гц и 100 кГц 1 МГц |
| Формы выходного сигнала | синусоидальная, прямоугольная, треугольная, пилообразная |
| Выходное напряжение | от 500 мкВ до 5 В на нагрузке 600 Ом или 50 Ом |
| Коэффициент гармоник синусоидального сигнала | до 1 % в диапазоне 20 Гц 10 кГц; до 1,5 % в диапазоне 10 100 кГц; до 3 % выше 100 кГц |
| Длительность фронта и среза прямоугольного сигнала | примерно 60 нс |
| Наличие режима внешнего запуска | есть, поддерживаются одиночные импульсы и пачки колебаний |
| Встроенный аттенюатор | коммутатор на 60 дБ с калиброванными ступенями ослабления |
| Потребляемая мощность | около 60 В·А |
| Питание | сеть переменного тока 220 В, 50 Гц |
| Габаритные размеры | примерно 490 × 135 × 370 мм |
| Масса | около 12,5 кг |

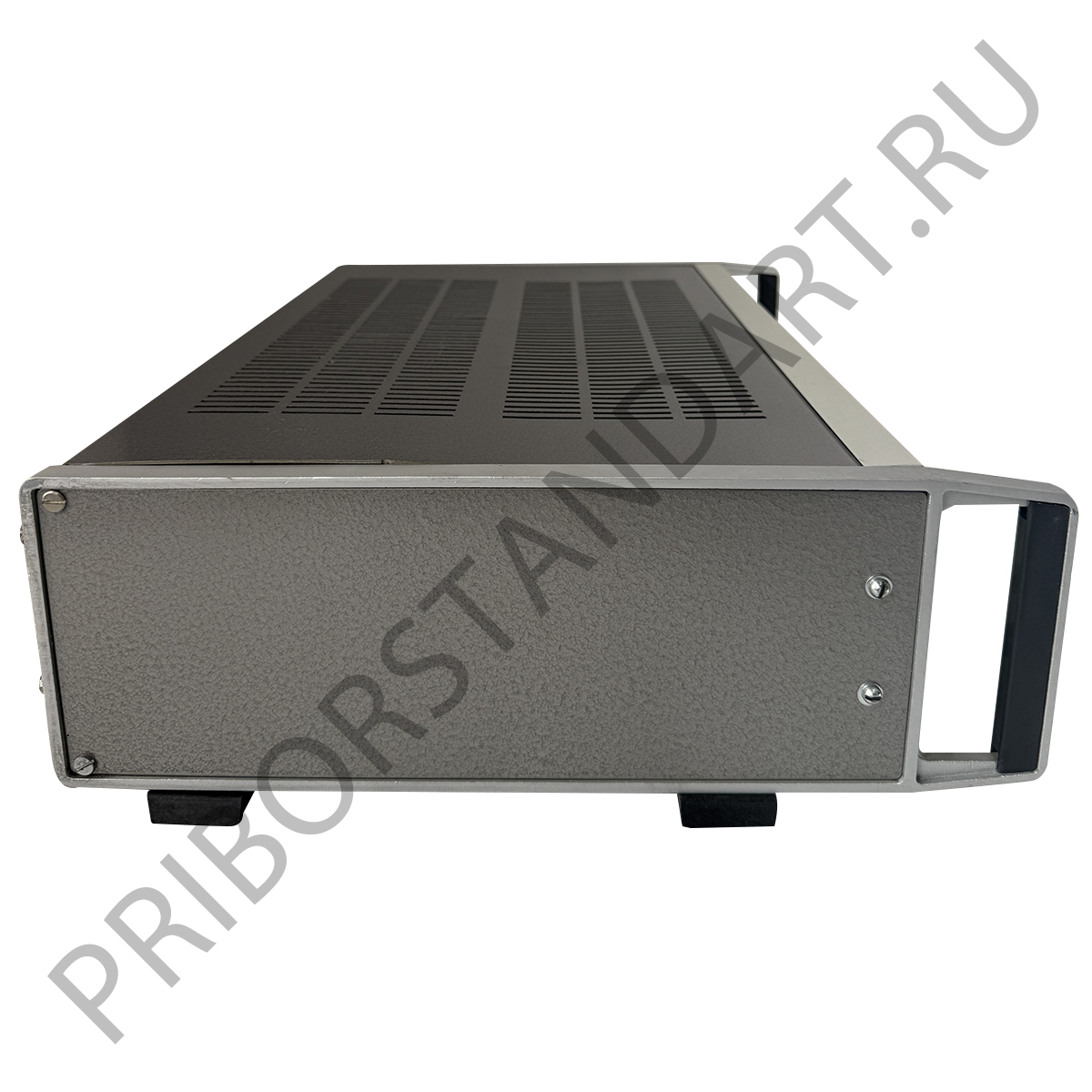

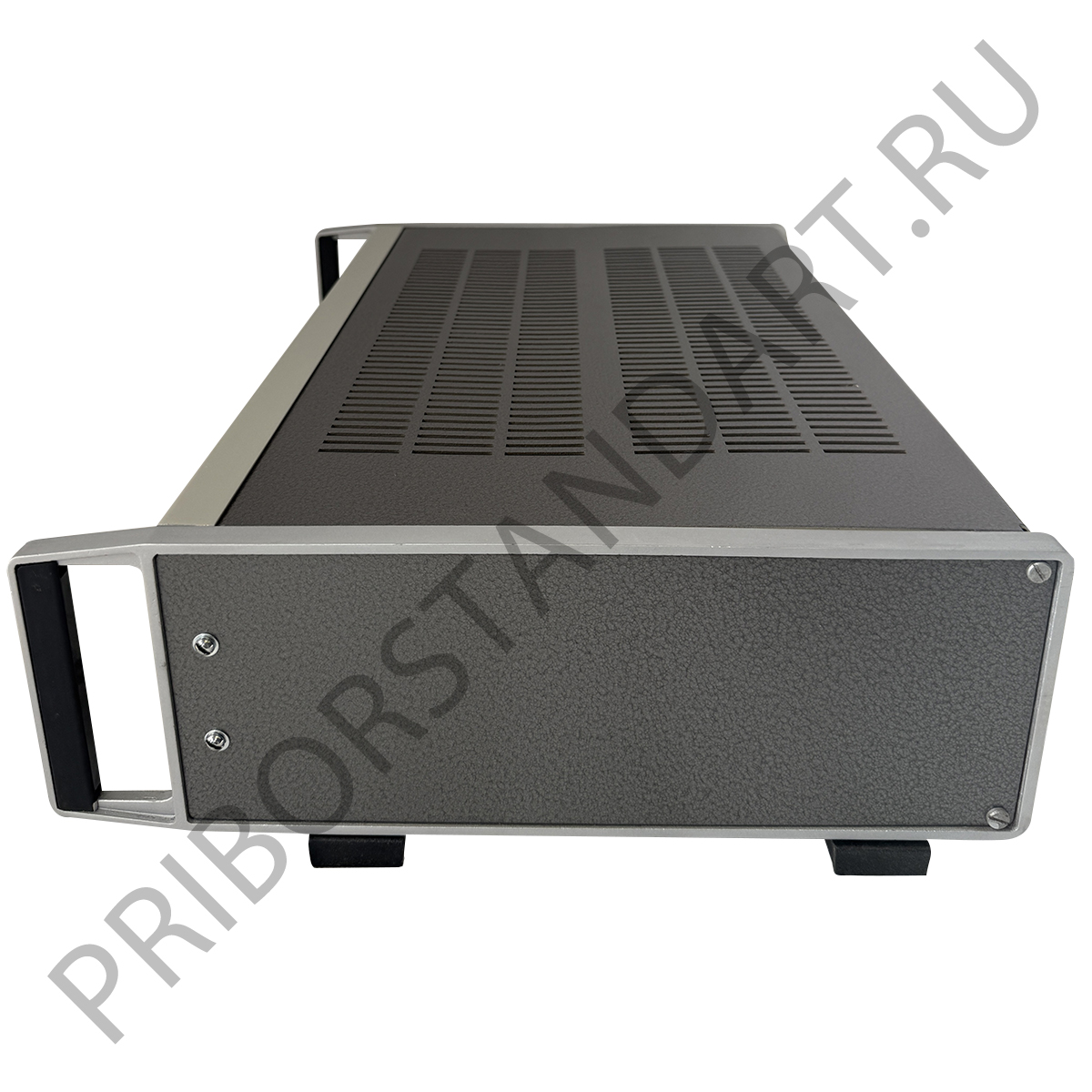

Конструкция и удобство эксплуатации

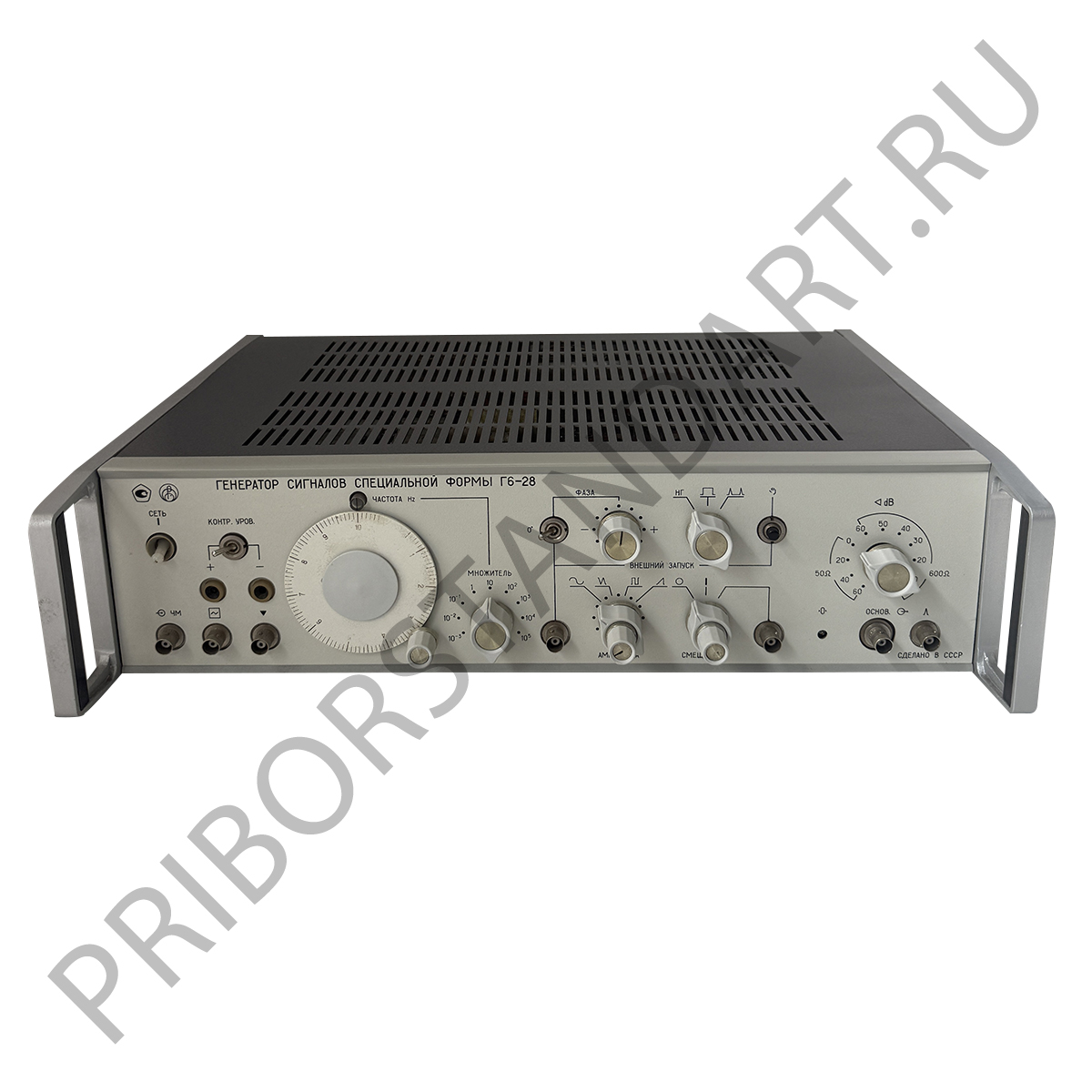

Генератор Г6-28 выполнен в настольном металлическом корпусе, рассчитанном на установку на лабораторный стол или в стойку. На передней панели размещены органы управления частотой, выбором формы сигнала, уровня и режима работы, а также выходные разъемы под нагрузки 600 Ом и 50 Ом. Внутри реализована схема функционального генератора с электронным управлением, что обеспечивает плавную перестройку по частоте и устойчивость параметров в течение длительного времени работы.
Область применения и преимущества Г6-28
Благодаря широкому частотному диапазону от миллигерц до мегагерца, набору форм сигналов и режиму пачек генератор Г6-28 подходит как для классических аналоговых испытаний, так и для задач цифровой электроники. Несколько ключевых преимуществ прибора:
- один источник покрывает инфранизкие, низкие и высокие частоты, что удобно для универсальных стендов;
- наличие синусоидальной и импульсных форм позволяет сразу проверять как амплитудные, так и временные характеристики устройств;
- режим внешнего запуска и управление постоянной составляющей упрощают включение в автоматизированные измерительные комплексы;
- низкий коэффициент гармоник в звуковом и НЧ диапазоне повышает точность измерений при работе с чувствительными трактами;
- встроенный аттенюатор с двумя типами нагрузок избавляет от необходимости внешних согласующих блоков;
- компактные размеры и умеренная масса делают прибор удобным для использования в лабораториях, конструкторских бюро и сервисных подразделениях.
В результате генератор сигналов специальной формы Г6-28 можно рассматривать как базовый функциональный генератор для предприятий, где требуется регулярная настройка, испытания и диагностика электронных цепей в широком диапазоне частот и форм сигналов.
