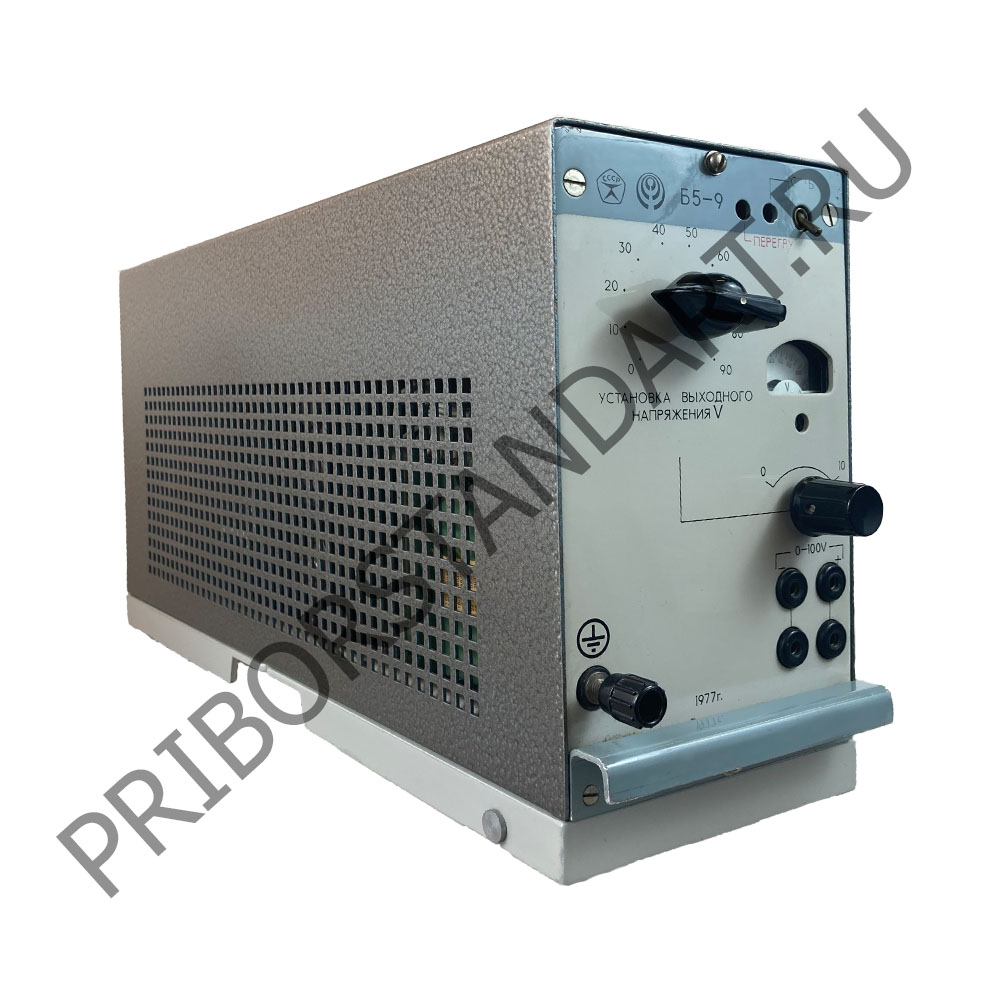

Источник Б5-9

Источник напряжения постоянного тока Б5-9
Предназначен для электропитания стабилизированным постоянным напряжением или током радиоэлектронной аппаратуры при лабораторных исследованиях, эксплуатации, производстве и обслуживании, а также для работы в составе измерительных комплексов.

Прямоугольная нагрузочная характеристика (стабилизация напряжения, стабилизация тока) позволяет соединять выходы нескольких источников параллельно, суммируя их выходную мощность. Возможность программирования до 6 профилей пользователя по 30 точек каждый.

Данная функция даёт возможность задавать траектории изменения выходного напряжения или (и) тока во времени, а также устанавливать количество повторений профиля до 250 раз. Такая возможность удобна для организации зарядки аккумуляторов и различных применений в гальванике.

Для особых применений в гальванике имеется опция РЕВЕРС ТОКА, которую можно применять в формировании профиля пользователя (поставка опции не входит в базовую комплектацию и осуществляется по отдельному требованию заказчика). П ределы Uвых: 1,00 В – 60,00 В. Пределы Iвых (Imax = 750 Вт / Uвых): 0,01 А - 50,00 А. Мощность нагрузки Pвых, 750 Вт. Масса, 5,9 кг. Габаритные размеры, 300 х 290 х 135 мм (корпус металлический).

Источник питания постоянного тока Б5-90 предназначен для электропитания стабилизированным постоянным напряжением или током радиоэлектронной аппаратуры при лабораторных исследованиях, эксплуатации, производстве и обслуживании, а также для работы в составе измерительных комплексов.

Источник питания Б5-90 обеспечивает установку в широком диапазоне изменения выходного напряжения постоянного тока и силы тока при условии не превышения максимальной выходной мощности. Это дает возможность заменить одним прибором целый ряд источников питания. Например, Б5-90 заменит Б5-88 (15 В, 30 А или 60 В, 7,5 А), Б5-47 (30 В, 3 А), Б5-48 (50 В, 2 А). Точность установки выходных параметров, их стабильность, а также уровень пульсаций и создаваемых помех соответствует уровню лучших зарубежных аналогов.

Улучшение технических характеристик источника достигнуто применением новых технических решений и современной элементной базы. Эффективное управление электрическими и тепловыми режимами работы источника обеспечивает высокий коэффициент полезного действия, малые габаритные размеры и массу прибора. Применение активного корректора коэффициента потребляемой мощности позволяет соответствовать требованиям международных стандартов по электромагнитной совместимости.

Управление выходными параметрами источника может осуществляться как вручную с помощью кнопок и N-кодера на передней панели, так и дистанционно посредством имеющихся интерфейсов RS232, USB, что обеспечивает работу источника (или группы источников) в составе автоматизированных измерительных комплексов.

Прямоугольная нагрузочная характеристика (стабилизация напряжения, стабилизация тока) позволяет соединять выходы нескольких источников параллельно, суммируя их выходную мощность.

Б5-90 имеет возможность программирования профиля, с помощью которого удобно задавать траектории изменения выходного напряжения или (и) тока во времени, а также устанавливать количество повторений этого профиля. Такая возможность удобна для организации зарядки аккумуляторов и различных применений в гальванике.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Б5-90

Любые комбинации выходного напряжения и тока при условии не превышения выходной мощности 600 Вт.
Установка напряжений с дискретностью 10 мВ.
Установка токов с дискретностью 10 мА.
Измерение и цифровая индикация значений выходного напряжения и тока.
Коррекция коэффициента потребляемой мощности.
Защита от перегрузок.
Терморегулирование системы вентиляции. Тепловая защита 80ОС.
Работа в режиме дистанционного управления через интерфейс RS-232, USB.

Нестабильность выходного напряжения:

— по сети ±(0,001 Uвых + 0,001) В;
— по нагрузке ±(0,001 Uвых + 0,001) В

Нестабильность выходного тока:

— по сети ±(0,001 Iвых + 0,005) А;
— по нагрузке ±(0,005 Iвых + 0,005) А.

Погрешность установки:

— напряжения ±(0,001 Uвых + 0,005) В;
— тока ±(0,005 Iвых + 0,005) А.

Пульсации выходного напряжения —5 мВ.
Пульсации выходного тока —10 мА.

Пределы Uвых, В 1,00 – 60,00
Пределы Iвых, А (Imax=600 Вт/Uвых) 0,01 — 40,00
Мощность нагрузки Pвых, Вт 600
КПД % 80


Габаритные размеры: 337х257х125 мм
Масса: 5 кг

Госреестр: 6384-77
