Измеритель М3-54

Измеритель мощности М3-54 для точного контроля СВЧ сигнала в коаксиальных трактах

Измеритель мощности М3-54 представляет собой высокоточный ваттметр поглощаемой мощности, предназначенный для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно модулированных сигналов в коаксиальных линиях с волновым сопротивлением 50 Ом. Прибор применяется при настройке генераторов, усилителей, измерительных стендов и трактов передачи, а также при поверке менее точных измерителей мощности.

Назначение и области применения М3-54

М3-54 используют как лабораторный и цеховой измеритель мощности СВЧ диапазона. Он подходит для решения следующих задач:

• измерение выходной мощности измерительных и рабочих генераторов сверхвысокочастотного диапазона;
• контроль мощности на выходе усилителей, аттенюаторов, ответвителей и других четырехполюсников в коаксиальных трактах;
• измерение среднего значения мощности импульсно модулированных СВЧ сигналов;
• измерение затухания и потерь в элементах тракта по изменению мощности на нагрузке;
• использование в составе автоматизированных измерительных систем как рабочее средство высокой точности.

Конструкция и принцип действия

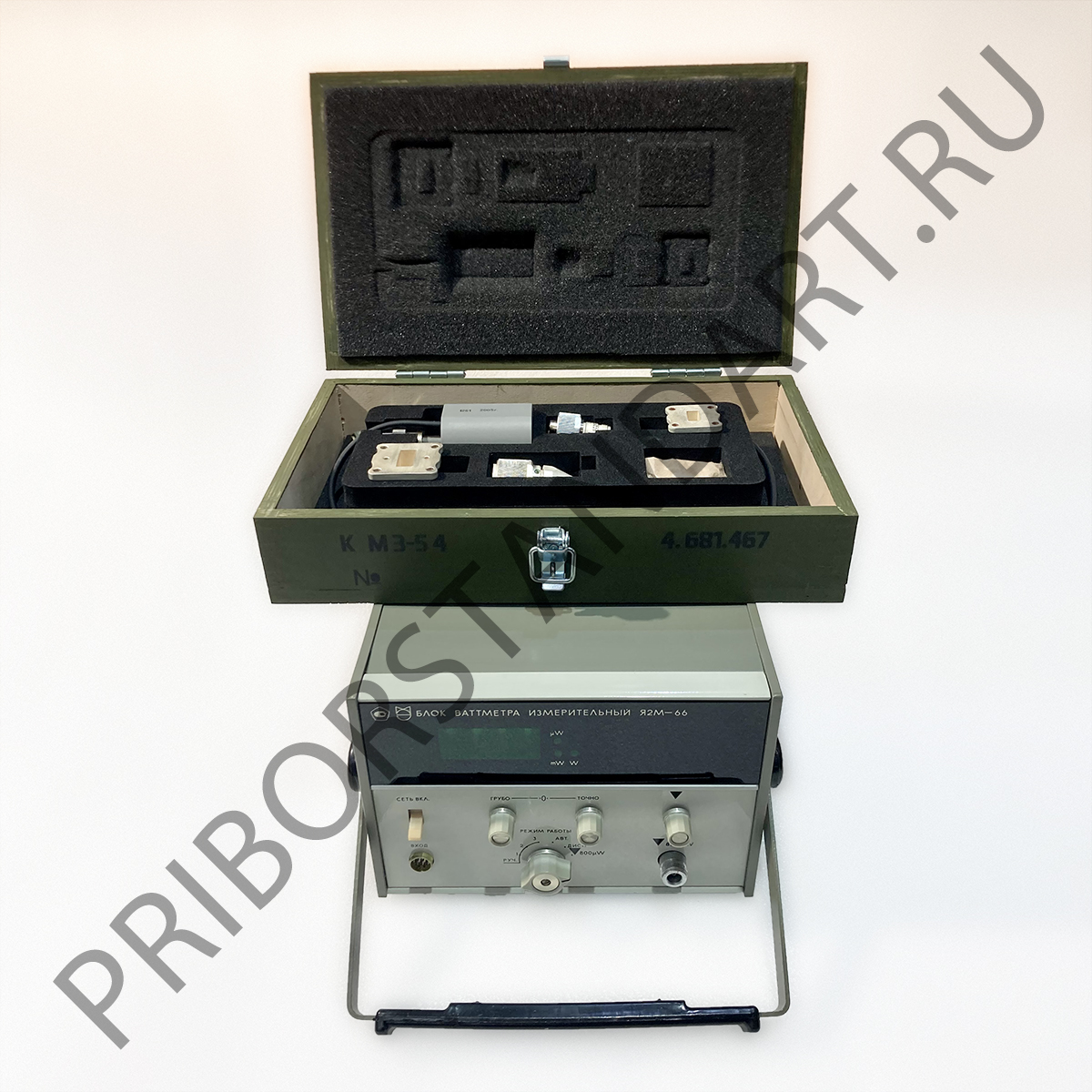

Ваттметр мощности М3-54 выполнен раздельно и состоит из измерительного блока и выносного приемного преобразователя СВЧ мощности. Коаксиальный преобразователь включается последовательно в тракт 50 Ом, поглощает подведенную СВЧ мощность и преобразует ее в тепло. Далее термоэлектрический датчик формирует термо ЭДС, пропорциональную средней мощности сигнала, которая измеряется и отображается измерительным блоком.

Измерительный блок оснащен цифровой индикацией, обеспечивает высокую стабильность нуля и поддерживает несколько диапазонов мощности для уверенной работы как на малых уровнях, так и вблизи верхнего предела. Предусмотрен выход для подключения самописца или внешней регистрирующей аппаратуры, а также возможность дистанционного управления в составе автоматизированных комплексов.

Основные технические характеристики М3-54

Условия применения и эксплуатационные особенности

Измеритель мощности М3-54 рассчитан на использование в стационарных лабораториях и на производственных стендах. При соблюдении нормируемых условий по температуре, влажности и питанию прибор сохраняет заданные метрологические характеристики на всем диапазоне частот и мощностей. Выносной коаксиальный преобразователь позволяет устанавливать датчик непосредственно в измеряемый тракт, минимизируя дополнительные потери и упрощая компоновку СВЧ линии.

Благодаря термоэлектрическому принципу измерения М3-54 регистрирует истинное среднее значение мощности, практически не зависящее от формы импульсов и глубины модуляции при соблюдении ограничений по импульсной мощности. Это особенно важно при работе с импульсными передатчиками и стендами, где требуются корректные данные по средней мощности.

Преимущества использования измерителя мощности М3-54

• широкий частотный диапазон 0 - 17,85 ГГц, перекрывающий большинство СВЧ трактов лабораторной и промышленной аппаратуры;
• измерение как непрерывной мощности, так и среднего значения мощности импульсно модулированных сигналов;
• коаксиальный вход 7/3 мм с волновым сопротивлением 50 Ом, удобный для встраивания в стандартные линии;
• нормированный КСВН по всему диапазону частот, что снижает отражения и погрешность по согласованию;
• высокий допустимый уровень импульсной мощности до 1,5 кВт при коротких импульсах, позволяющий работать с импульсными передатчиками;
• цифровая индикация и возможность вывода сигнала на самописец или внешнюю систему регистрации;
• устойчивость к дрейфу нуля и отсутствие необходимости частой перекалибровки при длительной работе.

Рекомендации по эксплуатации М3-54

При работе с М3-54 важно обеспечивать качественное согласование по импедансу и использовать исправные коаксиальные кабели и разъемы 7/3 мм. Недопустимо превышать допустимую импульсную мощность и длительность импульса, чтобы не повредить приемный преобразователь. Для получения воспроизводимых результатов рекомендуется фиксировать частоту, уровень мощности и режим модуляции, а сам прибор периодически подвергать поверке в метрологической лаборатории.
