Измеритель Ф2-34

Измеритель разности фаз Ф2-34 для прецизионных фазовых измерений

Измеритель разности фаз Ф2-34 предназначен для высокоточного измерения фазовых сдвигов и их приращений между двумя синхронными гармоническими сигналами. Прибор работает в широком диапазоне частот, имеет цифровую индикацию результатов и может использоваться как в лабораторных, так и в производственных измерительных стендах, где требуется стабильный и повторяемый контроль фазовых характеристик.

Назначение и области применения

Ф2-34 применяют в профессиональной радиоэлектронике и метрологии там, где важно точно знать фазовый сдвиг между двумя сигналами. Прибор используют для:

• измерения разности фаз между двумя синусоидальными сигналами в диапазоне от низких частот до нескольких мегагерц;
• определения фазочастотных и фазоамплитудных характеристик усилителей, фильтров, линий задержки, аттенюаторов;
• исследования параметров полупроводниковых приборов, диэлектриков и магнитных материалов по их фазовым свойствам;
• настройки резонаторов, полосовых и режекторных фильтров, низкочастотных антенн и других трактов связи;
• работы в составе автоматизированных стендов как фазовый измерительный модуль с цифровым интерфейсом.

Принцип действия и функциональные возможности

Ф2-34 реализован по схеме триггерного фазометра с времяимпульсным преобразованием и постоянным временем измерения. Прибор принимает два синхронных сигнала, формирует из них метки начала и окончания интервала и преобразует временной интервал, соответствующий фазовому сдвигу, в цифровой код. Такой подход обеспечивает стабильную повторяемость результатов и высокую разрешающую способность.

Основные функциональные возможности:

• измерение фазового сдвига между сигналами в диапазоне от 0 до 360°;
• разрешающая способность по углу до 0,01°;
• цифровое отображение результата на индикаторе 4 1/2 разряда;
• режимы ручного и дистанционного кодового управления параметрами измерения;
• вывод результатов в параллельном двоично десятичном коде 8 4 2 1 на внешнее цифропечатающее или регистрирующее устройство;
• высокое входное сопротивление и малое входное влияние, позволяющие подключать прибор к чувствительным цепям.

Технические характеристики

Конструктивные особенности и удобство работы

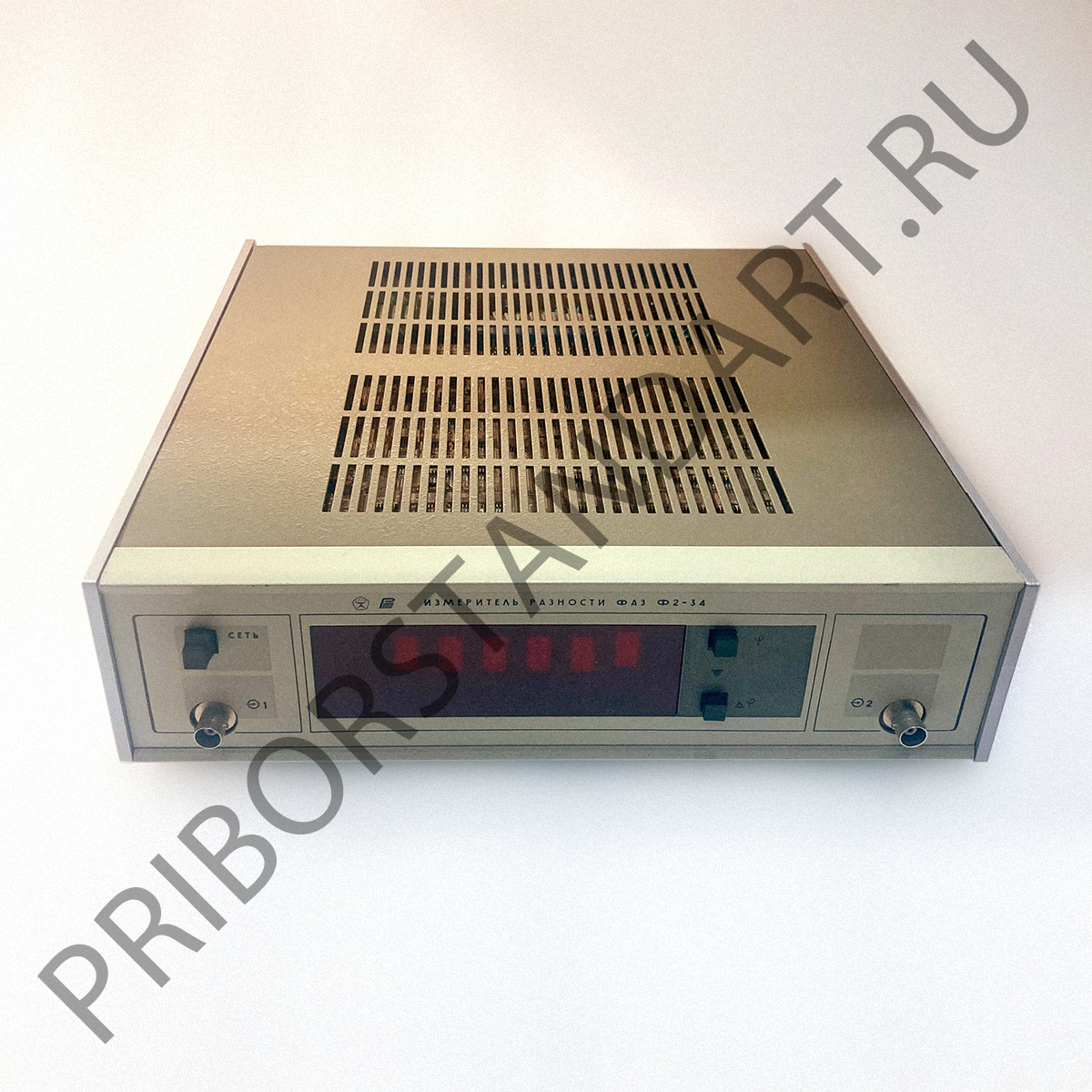

Прибор выполнен в настольном металлическом корпусе с экранированием, что уменьшает влияние внешних электромагнитных помех. На передней панели расположены входные разъемы двух каналов, органы управления режимами, клавиши выбора диапазонов и цифровой индикатор. Такое расположение облегчает работу оператора и делает прибор удобным для интеграции в стационарный измерительный пост.

Постоянное измерительное время и цифровой способ обработки позволяют получать усредненный результат с высокой помехоустойчивостью, а небольшая входная емкость и высокое сопротивление входов снижают влияние измерителя на исследуемую цепь. Возможность дистанционного кодового управления и выдачи результата в виде параллельного двоично десятичного кода облегчает включение Ф2-34 в автоматизированные системы контроля.

Преимущества измерителя разности фаз Ф2-34

• широкий частотный диапазон от десятых долей герца до 5 МГц при сохранении высокой точности;
• разрешающая способность 0,01° и малая основная погрешность в основной части диапазона частот;
• цифровое представление результатов и удобочитаемый индикатор с 4 1/2 разрядами;
• работа с очень малыми входными напряжениями от единиц милливольт и возможность измерений до сотен вольт с выносными делителями;
• высокое входное сопротивление и небольшая емкость, что минимизирует влияние прибора на исследуемые цепи;
• поддержка дистанционного управления и вывода результатов для встраивания в автоматизированные стенды;
• компактные размеры и умеренная масса, удобные для размещения на лабораторном столе или в составе стойки.

Рекомендации по эксплуатации

Для получения паспортной точности рекомендуется проводить измерения при температуре около 20 °C в пределах указанного диапазона и обеспечивать прогрев прибора перед работой. При подключении измерителя к исследуемым цепям следует использовать экранированные кабели, соблюдать допустимые уровни входных напряжений и не превышать диапазоны по частоте. В автоматизированных системах важно корректно реализовать подключение параллельного кода или интерфейса управления, чтобы надежно считывать результаты и использовать высокую точность Ф2-34 при поверке и настройке фазочувствительной аппаратуры.
