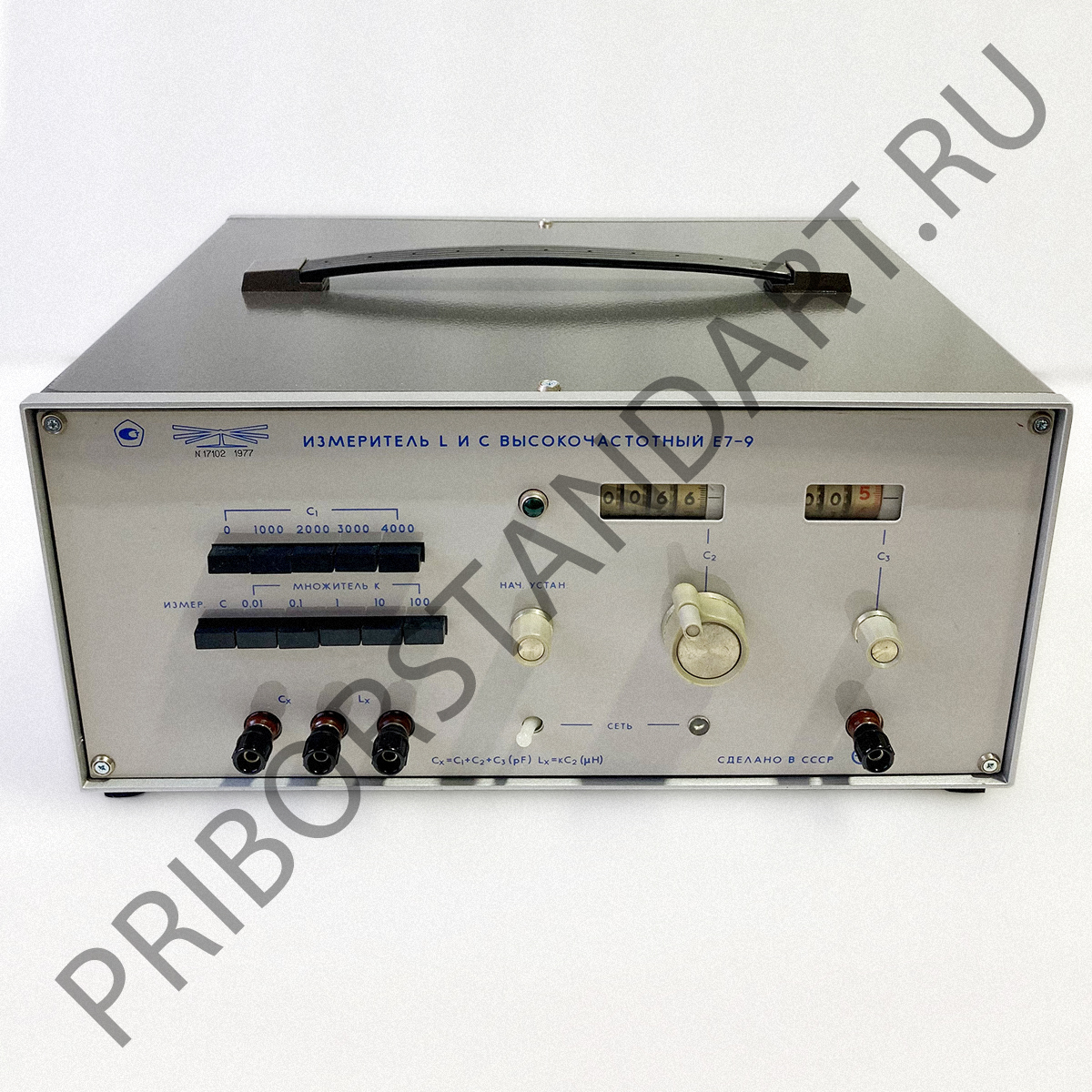

Измеритель Е7-9

Измеритель индуктивности и емкости Е7-9 высокочастотный (Е79, Е7 9, e7-9, e79, e7 9, Є7-9)

Используется для измерения малых величин индуктивностей и ёмкостей в НЧ- и ВЧ-диапазонах.
Погрешность в измерениях индуктивности ±(0,015LX + 2к) мкГн — в диапазоне 1 мкГн-10 мкГн и ±(0,01LX + 1,5к)мкГн — в диапазоне 10 мкГн-100 мГн (к = 0,01; 0,1; 1; 10; 100).

Диапазон измерений емкости 1–5000 пФ в диапазоне частот 300 — 700 кГц.
Измеритель Е7-9 индуктивности и емкости высокочастотный используется для измерения малых величин индуктивностей и ёмкостей в НЧ- и ВЧ-диапазонах, а также их температурных коэффициентов (ТкЕ и ТКИ).
Измерители Е7-9 предназначены для измерений малых значений индуктивности и емкости резонансным методом с индикацией нулевых биений.

Диапазон измерений индуктивности 1 мкГн — 100 мГн в диапазоне частот 11 — 1,55–103 кГц.
Погрешность прибора Измеритель индуктивности и емкости Е7-9 высокочастотный в измерениях индуктивности ±(0,015LX + 2к) мкГн — в диапазоне 1 мкГн-10 мкГн и ±(0,01LX + 1,5к)мкГн — в диапазоне 10 мкГн-100 мГн (к = 0,01; 0,1; 1; 10; 100).

Диапазон измерений емкости 1–5000 пФ в диапазоне частот 300 — 700 кГц.
Погрешность измерений емкости ± (0,05Сх + 0,1) пФ — в диапазоне 1–2,5пФ, ±(0,05Сх + 0,05)пФ — в диапазоне 2,5–10 пФ и ±(0,005Сх + 0,4) пФ — в диапазоне 10пФ-5000пФ.

Технические характеристики

Диапазон рабочих частот: 1,1·104–1,5·106 Гц. Диапазон измеряемых индуктивностей: 0,1–105 мкГ. Пределы допускаемой основной погрешности измерения индуктивности:

±(0,025 Lx+0.01) (0.1-1 мкГ);
±(0,01 Lx+1.5K) (1-105 мкГ);

где К — множитель (0,01; 0,1; 1; 10; 100) для соответствующего диапазона.
Диапазон измеряемых ёмкостей: 1пФ-5000пФ. Пределы допускаемой основной погрешности измерения ёмкости:

±(0,05 Cx+0,1) (1–2,5пФ);
±(0,05 Cx+0,05) (2,5-10пФ);
±(0,005 Cx+0,4) (10-5000пФ)

Измеритель Е7-9 обеспечивает измерение индуктивности с магнитным сердечником, имеется система АРУ. Измерение индуктивности и ёмкости осуществляется резонансным методом с индикацией резонанса по нулевым биениям

Питание Е7-9: 220±22В, 50±0,5Гц или 115±5,5В, 400 +28/-12Гц.
Потребляемая мощность 5 В·А.
Наработка на отказ не менее 1500 ч.
Габаритные размеры прибора 385×185×335 мм.
Масса прибора Е7-9 9 кг.
