Осциллограф серии С1-117 для точной диагностики сигналов

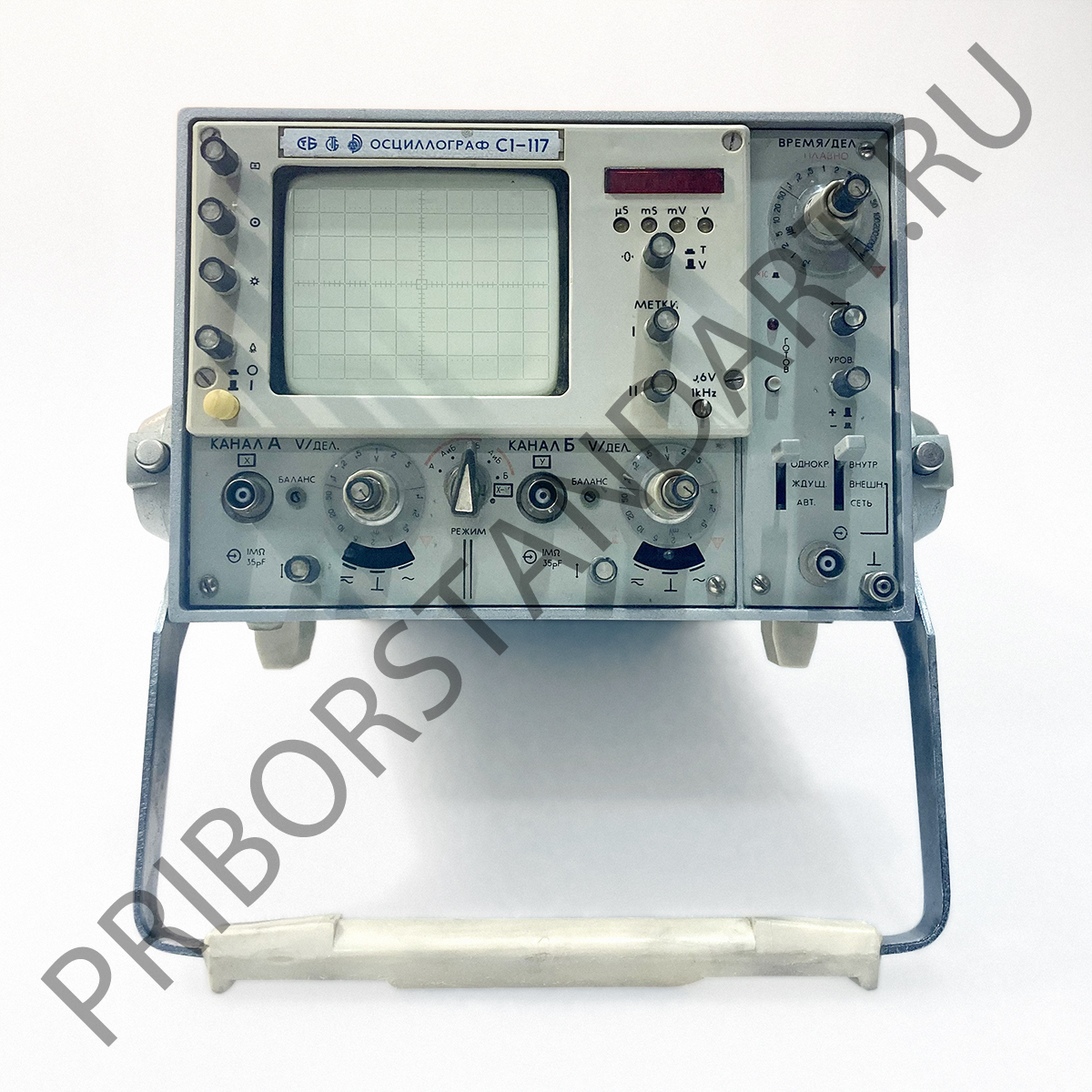

Осциллограф С1-117 — это профессиональный двухканальный аналоговый прибор, предназначенный для визуализации и измерения параметров электрических сигналов в радиоэлектронике, телекоммуникационном оборудовании, лабораторных комплексах и сервисных центрах. Он позволяет детально изучать форму сигнала, контролировать динамические процессы и проводить точную диагностику электронных схем.
Назначение и применение
С1-117 используется для исследования амплитудных и временных характеристик сигналов, анализа импульсных процессов, настройки и проверки электронных блоков. Он подходит для ремонтных мастерских, учебных лабораторий, производственных линий и испытательных стендов. Благодаря двум каналам прибор обеспечивает удобное сравнение нескольких сигналов или одновременное наблюдение разных участков схемы.
Конструкция и особенности
Осциллограф выполнен на базе электронно-лучевой трубки с сеткой разметки 10 × 8 делений, что обеспечивает ясное и стабильное изображение. Два входных канала позволяют работать в режимах чередования, одновременного отображения и суммирования сигналов. Прибор оснащён функциями внутренней, внешней и автоматической синхронизации, что обеспечивает точное удержание сигнала даже при сложных формах колебаний. Удобные органы управления делают настройку интуитивно понятной.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| Полоса пропускания | от 0 до 50 МГц |
| Время нарастания | не более 7 нс |
| Чувствительность вертикального отклонения | 5 мВ/дел — 5 В/дел |
| Максимальное входное напряжение | до 150 В (прямой вход), до 300 В с делителем ×10 |
| Входное сопротивление | 1 МОм / 25 пФ |
| Горизонтальная развертка | 0,1 мкс/дел — 0,5 с/дел |
| Режимы синхронизации | внутренняя, внешняя, от сети |
| Размер экрана | приблизительно 120 × 100 мм |
| Габариты | около 480 × 240 × 450 мм |
| Масса | примерно 18 кг |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | до 150 В·А |
Условия эксплуатации и надёжность
С1-117 рассчитан на стабильную работу в условиях лабораторий и сервисных помещений. Конструкция прибора обеспечивает устойчивость изображения, стабильные параметры и долговечность электронной лучевой трубки. Прибор хорошо переносит длительную эксплуатацию и частые переключения режимов, сохраняя точность и повторяемость измерений.
Преимущества осциллографа С1-117
- два независимых канала для расширенного анализа сигналов;
- широкая полоса пропускания, достаточная для большинства электронных задач;
- удобная эргономика и точная настройка параметров;
- качественная ЭЛТ с четким отображением даже сложных импульсных форм;
- разнообразные режимы синхронизации для всех типов сигналов;
- высокая надёжность и ремонтопригодность.
Рекомендации по использованию
Для достижения максимальной точности рекомендуется использовать качественные щупы, соблюдать допустимое входное напряжение и регулярно проверять калибровку прибора. Осциллограф С1-117 особенно эффективен при диагностике импульсных цепей, настройке генераторов, исследовании радиоэлектронных модулей и обучении основам электроники.
