Предназначен для поверки и калибровки осциллографов с полосой пропускания до 100 МГц.
Форма сигнала — прямоугольные импульсы положительной полярности
Амплитуда 30*10-6-100 В с дискретностью установки Uк = (lm*10n) В, где l = 3, 4, 5, 6, 8, 10; n = -5, -4 -3, -2, -1, 0
Погрешность установки в режиме калибровки (на нагрузке 1 МОм) ±2,5*10-3Uк+3 мкВ

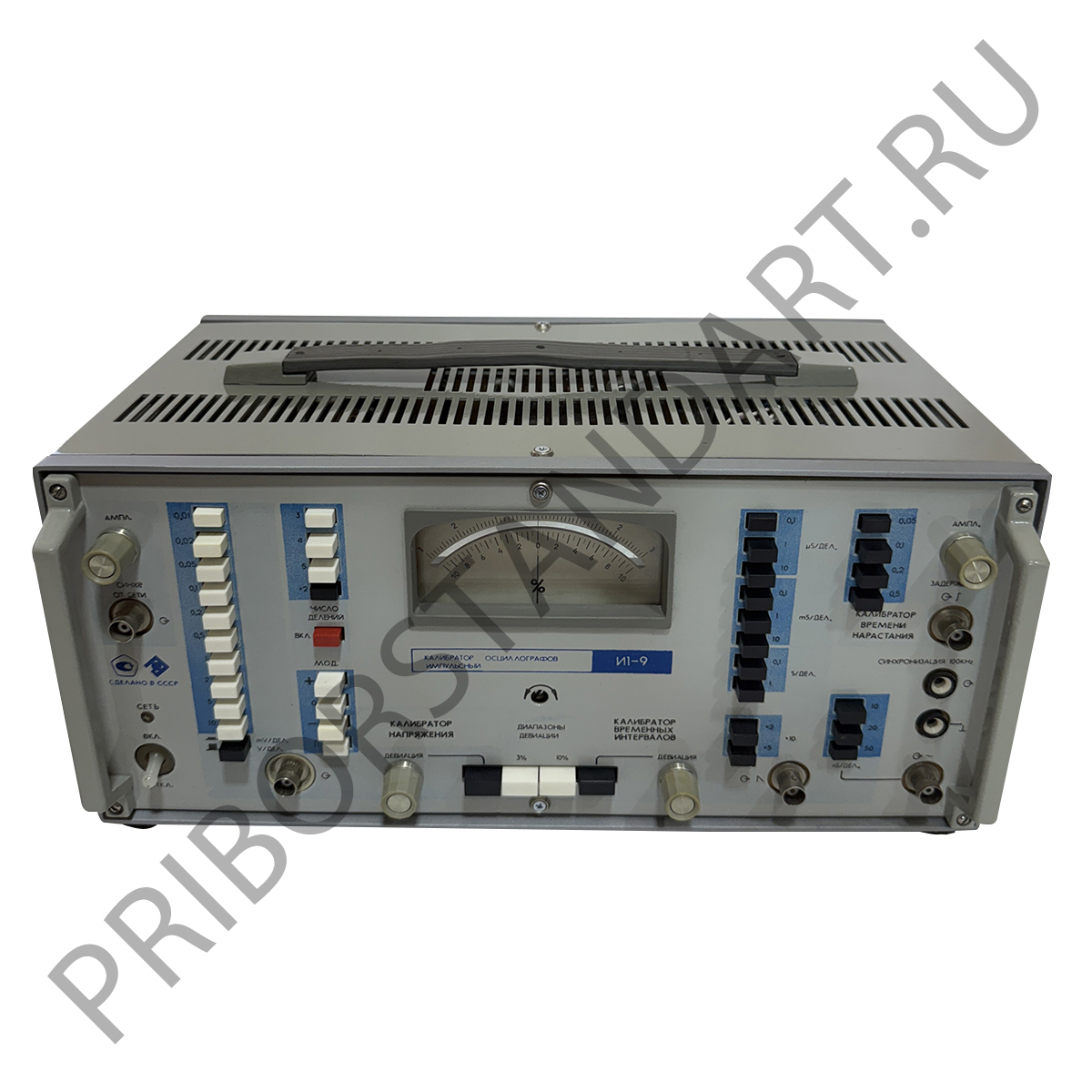

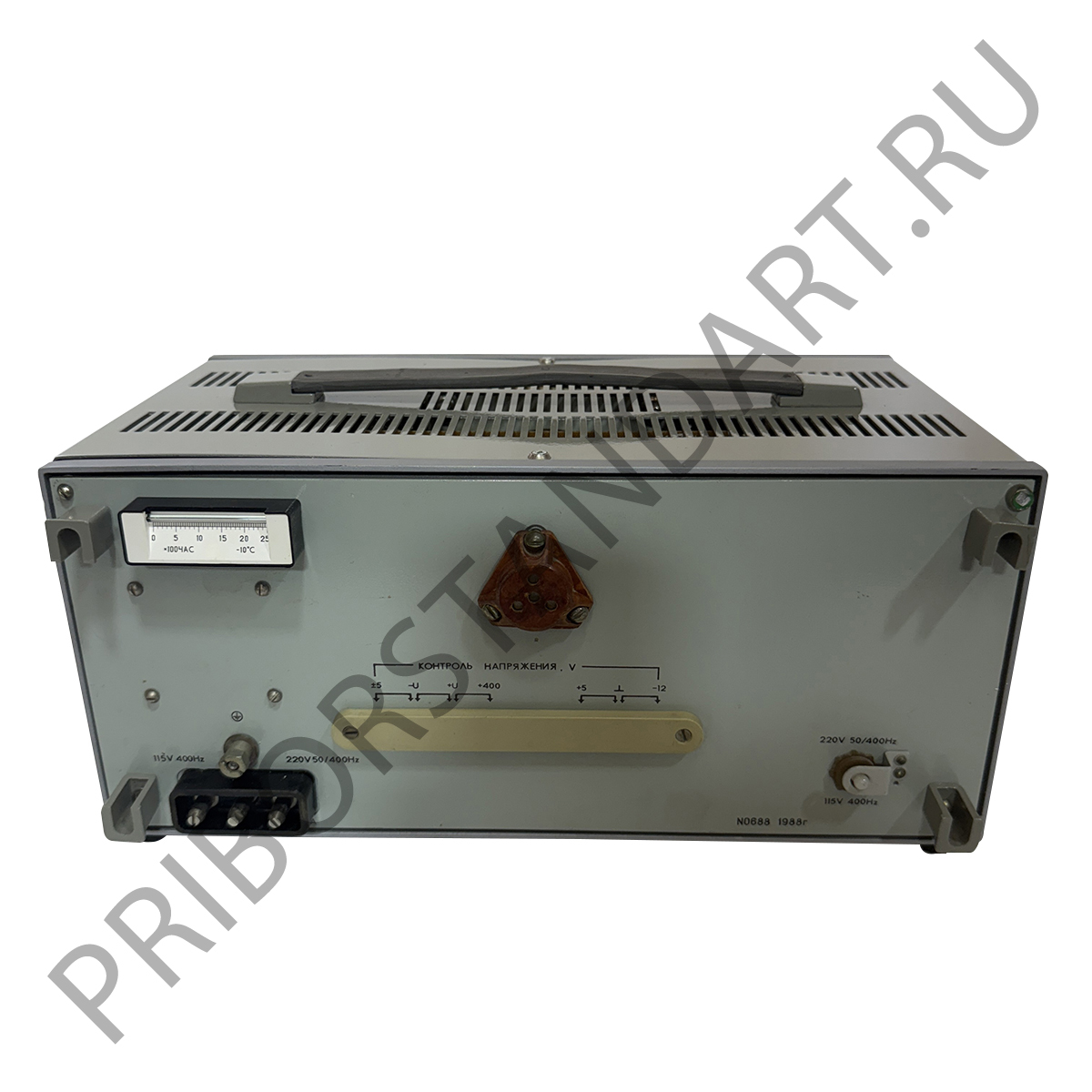

Калибратор И1-9 осциллографов импульсный предназначен для поверки и калибровки осциллографов с полосой пропускания до 100 МГц (коэффициента отклонения и переходной характеристики канала вертикального отклонения, длительности разверток и синхронизации от сети).
Калибратор может использоваться для повышения точности и метрологической надежности осциллографических измерений. Калибратор удовлетворяет требованиям ГОСТ 22261–82.
Условия эксплуатации прибора Калибратор И1-9 осциллографов импульсный:
— температура окружающей среды в рабочих условиях от 278 до 313 К (от 5 до 40 °С);
— температура окружающей среды в предельных условиях от 223 до 333 К (от -50 до +60 °С);
— относительная влажность воздуха до 95% при температуре 303 К (30 °С);
— напряжение питающей сети (220±22) В, частотой (50±0,5)Гц, (115±5,75) и (220±11)В, частотой (400±10) Гц.
Технические данны, Калибраторы И1-9
Калибратор осциллографов импульсный И1-9 выдает сигналы калибровки коэффициента отклонения канала вертикального отклонения осциллографов следующих видов:
— прямоугольные импульсы («меандр») положительной полярности, частотой повторения 1кГц ± 10%,
— длительностью фронта и среза не более 10 мс (вершина не имеет спада);
— положительное напряжение постоянного тока;
— отрицательное напряжение постоянного тока;
— нулевое напряжение.
Калибратор выдает напряжение Uк калибровки коэффициента отклонения канала вертикального отклонения осциллографов на конце 1,5-метрового 50-Омного кабеля, нагруженного на сопротивление 1 МОм ±5%, с размахом пульсаций и шумов, не превышающим 10–3 Uк + 5 мВ.
Калибратор выдает напряжение калибровки коэффициента отклонения канала вертикального отклонения осциллографа в режиме калибровки на конце 1,5-метрового 50-Омного кабеля, нагруженного на сопротивление 1 МОм ±5%, в диапазоне амплитуд от 30 мВ до 100В.
Калибратор осциллографов импульсный И1-9 обеспечивает установку величины девиации Дн напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов в режиме девиации в диапазонах ±3% и ±10% от величины напряжения в режиме калибровки с абсолютной погрешностью установки, не превышающей в нормальных условиях ± (2,5•10–2 Дн + 0,06%) в диапазоне девиации ±3% и ± (2,5•10–2 Дн + 0,3%) в диапазоне девиации ±10%, и не превышающей в рабочих условиях ± (3,5•10–2 Дн + 0,06%) в диапазоне девиации ±3% и ± (3,5•10–2 Дн + 0,3%) в диапазоне девиации ±10%, что определяет абсолютную погрешность установки напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов в режиме девиации.
Калибратор И1-9 выдает периодический сигнал калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк), параметры которого на конце 1,5-метрового 50-Омного кабеля, нагруженного на сопротивление 50 Ом ± 5%, отвечают следующим требованиям; полярность положительная; размах не менее 1В; диапазон установки периода следования от 100нс до 10с.
Калибратор И1-9 обеспечивает установку девиации Дт периода следования сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) в режиме девиации в диапазонах ±3 и ±10% от величины периода следования в режиме калибровки с абсолютной погрешностью установки, не превышающей в нормальных условиях ± (2,5•10–2 Дт + 0,06%) в диапазоне девиации ±3% и ± (2,5•10–2 Дт + 0,3%) в диапазоне девиации ±10% и не превышающей в рабочих условиях ± (3,5•10–2 Дт +0,06%) в диапазоне девиации ±3% и ± (3,5•10–2 Дт + 0,3%) в диапазоне девиации ±10%, что определяет абсолютную погрешность установки периода следования сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк).
Изоляция цепи входа сетевого разъема — корпус калибратора выдерживает без пробоя переменное испытательное напряжение (среднеквадратичное) 1500В частотой 50 Гц при нормальных условиях и 1000В при испытании на влагоустойчивость.
Сопротивление изоляции указанной цепи калибратора относительно корпуса не менее 100 МОм; при повышенной влажности не менее 5 МОм; при повышенной температуре не менее 5 МОм.
Калибратор осциллографов импульсный И1-9 обеспечивает свои технические характеристики в пределах установленных норм после времени самопрогрева, равного 15 мин.
Калибратор сохраняет свои технические характеристики в пределах установленных норм при питании его от сети переменного тока напряжением (220±22)В, частотой (50 ± 0,5) Гц и содержанием гармоник до 5% , а также при напряжении сети (115 ± 5,75)В и (220 ± 11)В, частотой (400 ± 12) Гц.
Мощность, потребляемая калибратором от сети при номинальном напряжении, не превышает 30В•А.
Калибратор осциллографов импульсный И1-9 допускает непрерывную работу в рабочих условиях в течение 8часов при сохранении своих технических характеристик в пределах установленных норм.
Напряжение индустриальных радиопомех не должно превышать 80 дБ на частотах от 0,15 до 0,5 МГц, 74 дБ на частотах от 0,5 до 2.5 МГц, 66 дБ на частотах от 2,5 до 30 МГц.
Напряженность поля радиопомех не должна превышать 60 ДВ на частотах от 0,15 до 0,5 МГц, 54 ДВ на частотах от 0,5 до 2,5 МГц, 46 дБ на частотах от 2,5 до 300 МГц.
Наработка на отказ калибратора не менее 10000 часов.
Гамма-процентный срок службы калибратора 15 лет при γ = 80% средний ресурс 10000 часов.
Калибратор И1-9 по требованию заказчика, может иметь встроенный счетчик времени наработки емкостью не менее 2500 часов.
Габаритные размеры 360×210×245 мм. Масса 7 кг.
