Измеритель Х1-48

Измеритель АЧХ Х1-48 прибор для исследования амплитудно частотных характеристик в диапазоне 0,1 150 МГц

Измеритель амплитудно частотных характеристик Х1-48 предназначен для исследования АЧХ узкополосных и широкополосных устройств в диапазоне радиочастот от 0,1 МГц до 150 МГц. Прибор формирует и отображает частотную характеристику на экране встроенной электронно лучевой трубки, позволяет одновременно наблюдать две частотные метки с различными уровнями и работать как в линейном, так и в логарифмическом режиме. Х1-48 используют в лабораториях, цеховых измерительных постах, службах КИПиА и в поверочных организациях для настройки, контроля и диагностики радиоэлектронной аппаратуры.

Назначение и области применения измерителя Х1-48

Прибор Х1-48 ориентирован на измерение и визуализацию амплитудно частотных характеристик различных радиотехнических устройств. Основные области применения:

• исследование АЧХ усилителей, фильтров, трактов промежуточной частоты и полосовых устройств;
• настройка и контроль трактов приемников, трактов связи и измерительных каналов в диапазоне 0,1 150 МГц;
• сравнение реальной АЧХ устройства с расчетными и паспортными данными при разработке и доводке аппаратуры;
• испытания и приемо сдаточный контроль серийных изделий на производственных участках;
• использование в ремонтных и поверочных подразделениях для поиска неисправностей и оценки параметров блоков;
• учебные лаборатории для наглядной демонстрации формирования и анализа АЧХ четырехполюсников.

Наличие двух частотных меток и работа с динамическим диапазоном до 14 дБ делает Х1-48 удобным инструментом как для качественной оценки формы АЧХ, так и для количественных сравнений уровней.

Функциональные возможности и особенности Х1-48

Измеритель Х1-48 представляет собой законченную измерительную систему с генератором качающейся частоты и отображением АЧХ на ЭЛТ. Ключевые особенности прибора:

• наблюдение амплитудно частотных характеристик как узкополосных, так и широкополосных устройств в одном приборе;
• три поддиапазона частот с перекрытием: 0,1 1,5 МГц, 1 15 МГц, 10 150 МГц;
• автоматическое качание частоты по выбранному поддиапазону с несколькими фиксированными временами развертки;
• возможность ручного качания частоты для детального анализа интересующего участка АЧХ;
• одновременный вывод на экран двух частотных меток с разными амплитудами для удобной калибровки по уровню и частоте;
• линейный масштаб с динамическим диапазоном воспроизведения АЧХ до 14 дБ и логарифмический режим с масштабом до 80 дБ по уровню;
• регулируемый уровень выходного напряжения генератора качающейся частоты с калиброванной установкой ослабления в децибелах;
• селективный внешний преобразователь (опция) для расширения пределов измерения относительных амплитуд и повышения избирательности;
• высокая чувствительность канала вертикального отклонения, обеспечивающая уверенную работу с небольшими изменениями уровня.

Технические характеристики измерителя АЧХ Х1-48

Основные технические параметры измерителя сведены в таблицу.

Конструкция и эксплуатационные особенности

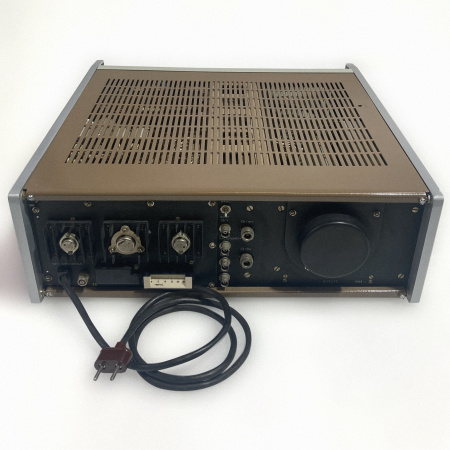

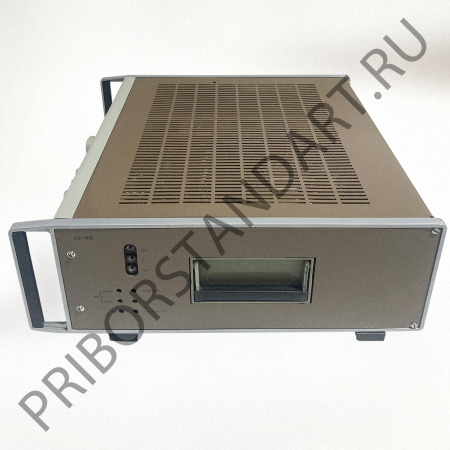

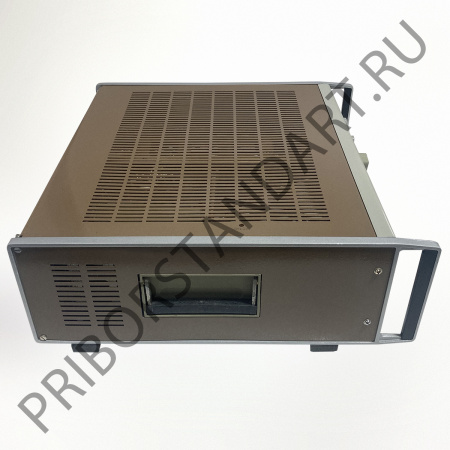

Х1-48 выполнен в виде настольного блока с металлическим корпусом и фронтальной панелью, на которой размещены экран ЭЛТ, органы управления частотными поддиапазонами, элементами качания, уровнем и режимами работы. На панели имеются разъемы для подключения исследуемого устройства, выходы генератора, органы установки и наблюдения частотных меток. Все органы управления сгруппированы логично, что упрощает работу оператора при настройке АЧХ.

Внутри измерителя размещены генератор качающейся частоты с тремя поддиапазонами, тракт формирования и стабилизации амплитуды, система развертки, блок усиления сигнала, селектор частотных меток и блок питания. Конструкция рассчитана на длительную эксплуатацию в лабораторных и цеховых условиях при соблюдении норм по температуре, влажности и питанию. Для получения паспортной точности рекомендуется выдерживать время прогрева перед измерениями и контролировать состояние соединительных кабелей и нагрузки.

Преимущества применения измерителя АЧХ Х1-48

• широкий частотный диапазон 0,1 150 МГц, перекрывающий типичные радиотехнические тракты;
• наблюдение АЧХ как узкополосных, так и широкополосных устройств в одном приборе;
• наличие двух частотных меток с различными уровнями для калибровки и ориентирования по частоте;
• невысокая неравномерность собственной АЧХ и стабилизированный уровень выходного сигнала генератора;
• динамический диапазон воспроизведения АЧХ до 14 дБ в линейном масштабе и возможность логарифмического представления уровня;
• удобные фиксированные времена качания и ручной режим для детального анализа отдельных участков;
• массивное настольное исполнение, подходящее для стационарных лабораторных и цеховых рабочих мест.
