Измеритель Х1-54

Измеритель Х1-54 прибор для исследования амплитудно частотных характеристик радиоустройств

Измеритель Х1-54 - это специализированный прибор для наблюдения и измерения амплитудно частотных характеристик радиоустройств с цифровым отсчетом результатов и воспроизведением АЧХ на экране осциллографического индикатора. В приборе реализованы гетеродинное преобразование и широкополосное амплитудное детектирование, что позволяет получать достоверные данные как при точных измерениях, так и при экспресс контроле. Х1-54 используют в лабораториях, цеховых измерительных постах, ремонтных и поверочных подразделениях, где требуется наглядный и количественный анализ частотных свойств узлов и трактов.

Назначение и области применения измерителя Х1-54

Прибор Х1-54 предназначен для исследования и количественной оценки амплитудно частотных характеристик различных радиотехнических устройств. Основные области применения:

• измерение АЧХ усилителей, фильтров, полосовых трактов, трактов промежуточной частоты и согласующих цепей в диапазоне 0,1-150 МГц;
• регулировка и приемо сдаточный контроль радиоприемной и передающей аппаратуры, линий связи, селективных блоков и измерительных каналов;
• диагностика и поиск дефектов в радиоэлектронных устройствах по изменению формы и уровня амплитудно частотной характеристики;
• использование в поверочных и метрологических службах в качестве рабочего средства для оценки частотных параметров четырехполюсников;
• включение в состав автоматизированных измерительных систем для записи и документирования АЧХ в цифровом виде;
• эксплуатация в учебных лабораториях для демонстрации влияния настроек, добротности и полосы пропускания на форму АЧХ.

Цифровой отсчет измеряемых величин и воспроизведение характеристики на экране ЭЛТ делают работу с Х1-54 удобной и наглядной как для опытных специалистов, так и для обучающего персонала.

Функциональные возможности и особенности Х1-54

Измеритель Х1-54 представляет собой законченную систему, включающую генератор качающейся частоты и индикаторный блок с измерительным трактом. Ключевые функциональные особенности:

• рабочий диапазон частот от 0,1 МГц до 150 МГц с двумя перекрывающимися поддиапазонами 0,1-5,7 МГц и 5,6-150 МГц;
• изменяемая полоса качания - от минимальных значений порядка единиц килогерц до охвата всего выбранного поддиапазона;
• возможность работы по двум методам: гетеродинное преобразование с расширенными пределами по относительной амплитуде и амплитудное детектирование для упрощенного контроля;
• измерение относительной амплитуды АЧХ в широком диапазоне - до 120 дБ при гетеродинном преобразовании и до 80 дБ при детектировании;
• динамический диапазон воспроизведения АЧХ не менее 70 дБ, позволяющий оценивать как основной лепесток, так и подавление боковых полос и побочных максимумов;
• коаксиальные разъемы измерительного тракта с волновым сопротивлением 50 Ом, обеспечивающие согласование с современной ВЧ аппаратурой и кабельными трассами;
• цифровой отсчет измеряемых величин и электронно лучевая индикация формы характеристики, что удобно для количественного анализа и визуального контроля;
• возможность использования в постоянном стационарном режиме при соблюдении нормируемых климатических условий.

Технические характеристики измерителя АЧХ Х1-54

Основные технические параметры прибора Х1-54 приведены в таблице.

Конструкция и эксплуатационные особенности

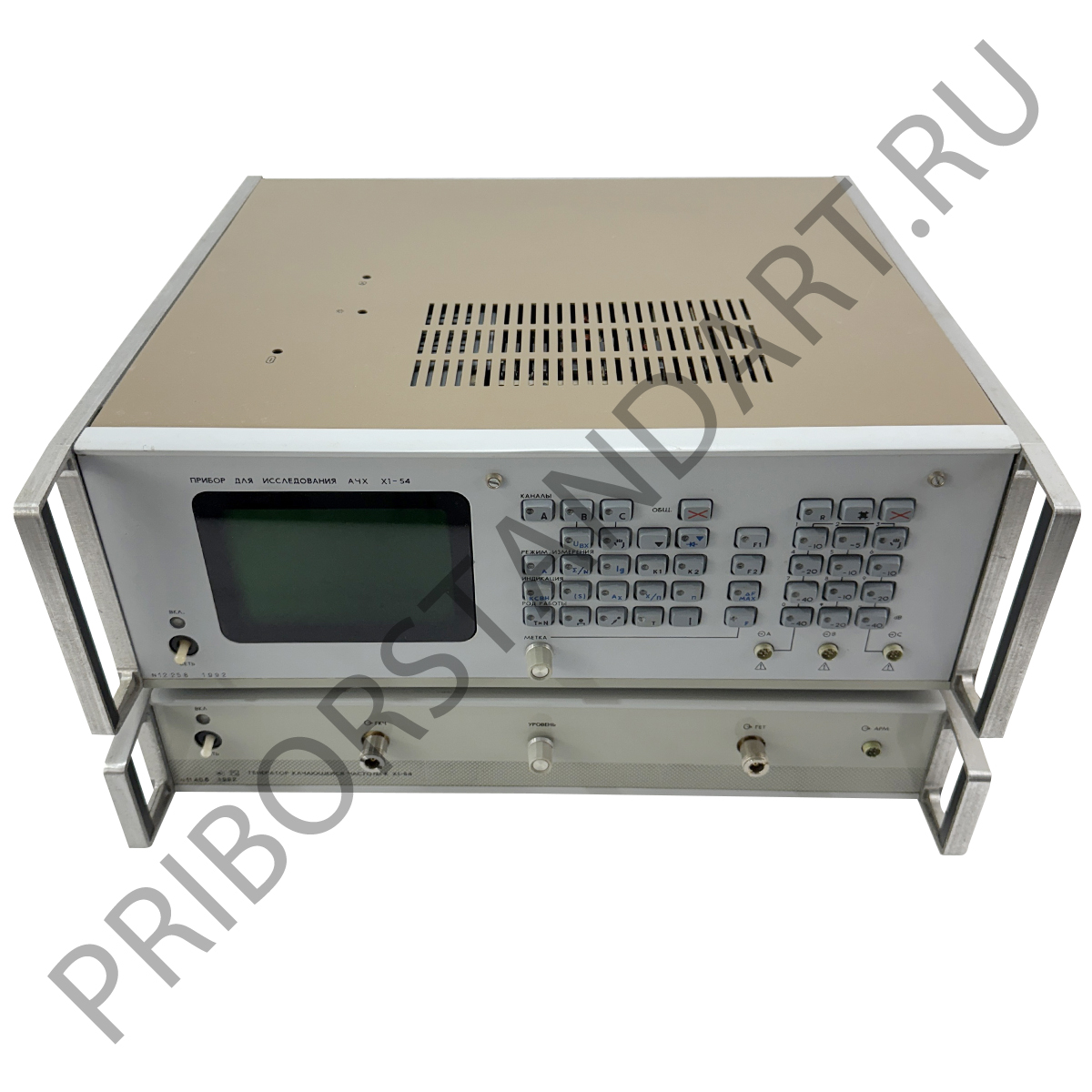

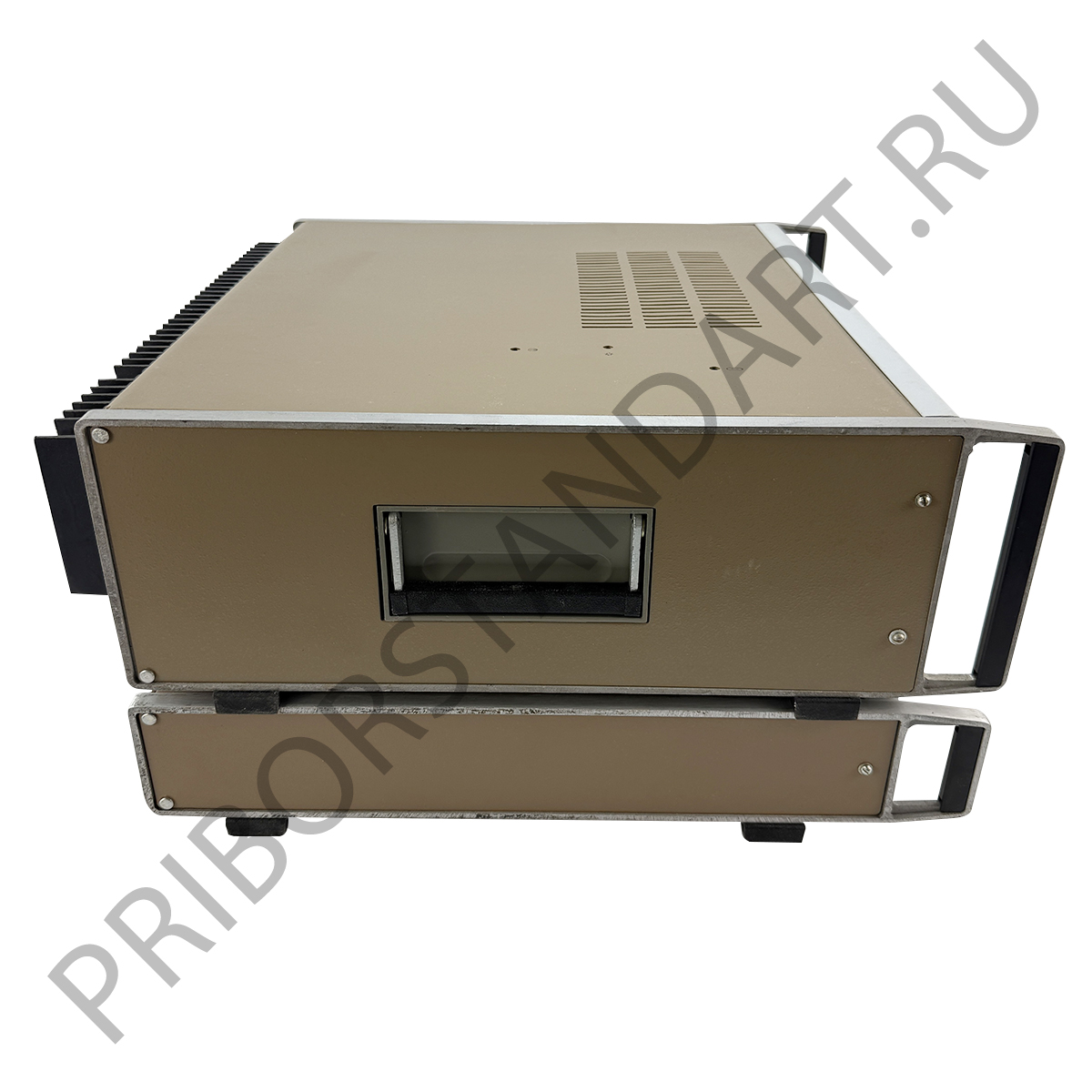

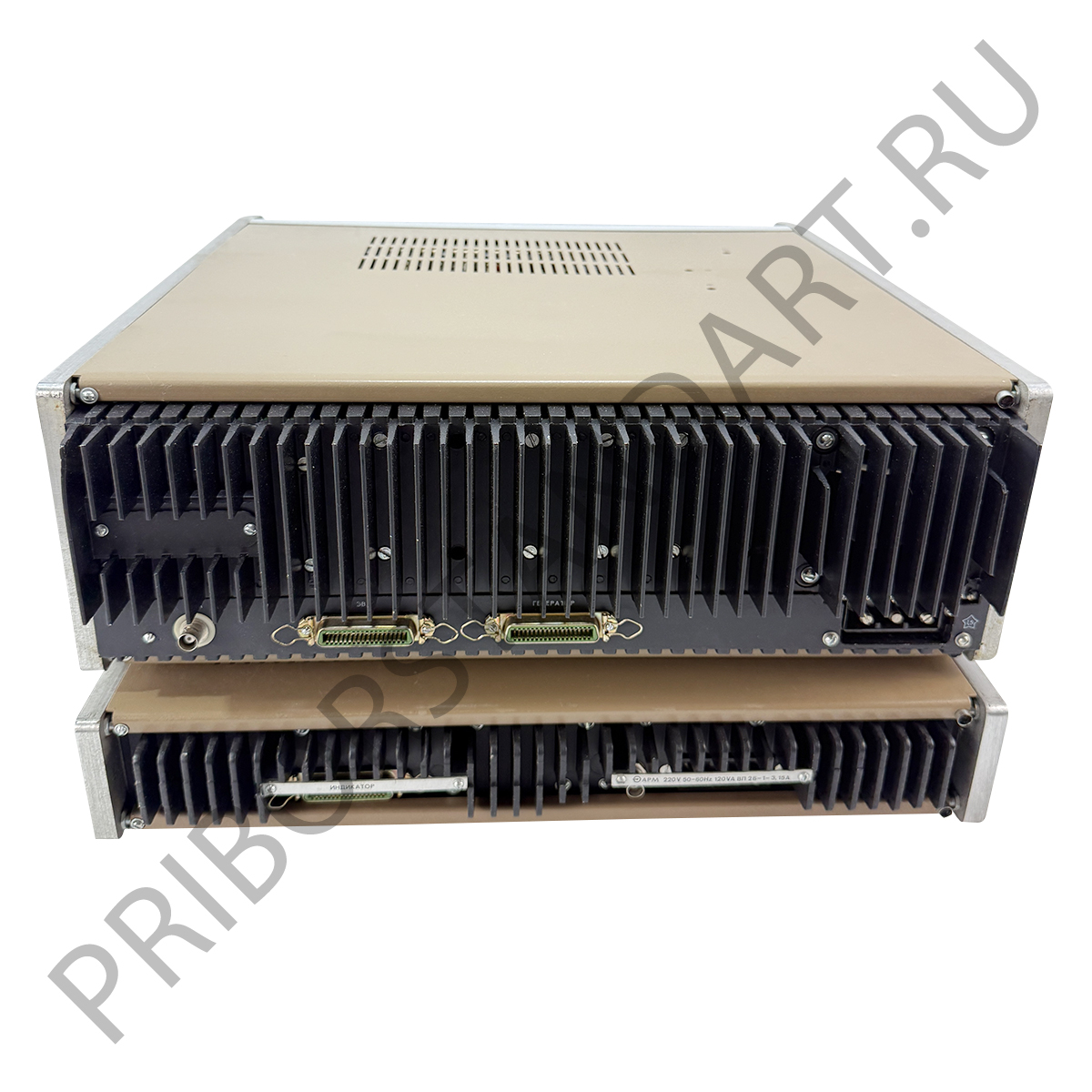

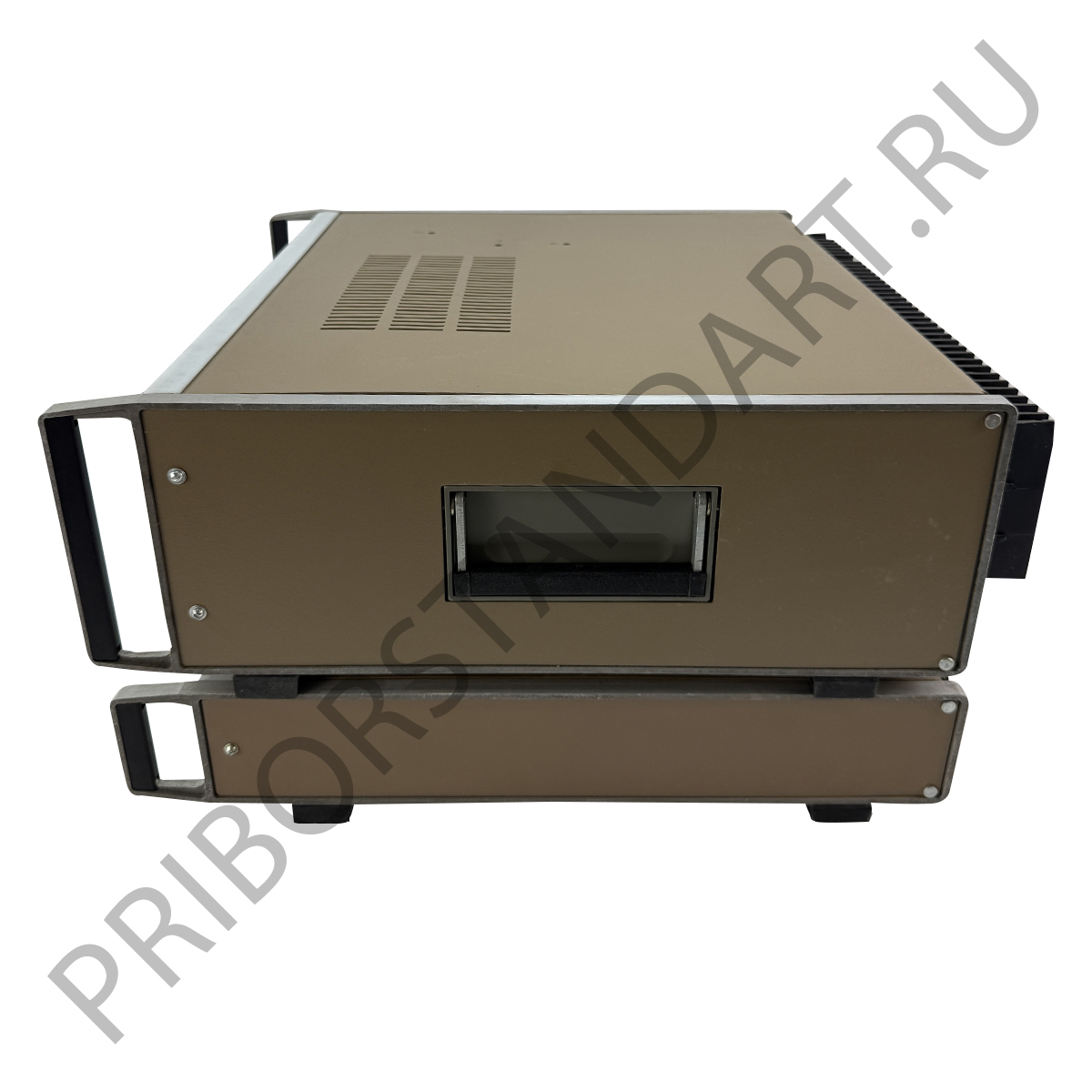

Прибор Х1-54 конструктивно выполнен в виде двух блоков - генератора качающейся частоты и индикаторного блока с измерительным трактом и осциллографическим индикатором. На панели индикатора расположены экран ЭЛТ, элементы выбора поддиапазона, органы управления полосой качания и уровнем, органы выбора режима преобразования, а также органы настройки и калибровки. На передней или задней части корпуса предусмотрены коаксиальные разъемы для подключения исследуемого устройства и внешних трактов.

Внутри прибора размещены генератор качающейся частоты с двумя поддиапазонами, тракт стабилизации и регулировки уровня, узлы гетеродинного преобразования и амплитудного детектирования, аналого цифровой тракт с оперативным запоминающим устройством и система управления выводом данных на ЭЛТ. Принцип работы основан на последовательном прохождении зондирующего сигнала по частотной сетке и регистрации амплитуды на каждой частоте с последующей отрисовкой АЧХ.

Для получения паспортной точности измерений рекомендуется выдерживать время прогрева, использовать согласованные 50 омные соединительные кабели, соблюдать требования по климатическим условиям и периодически проводить поверку в соответствии с эксплуатационной документацией.

Преимущества применения измерителя Х1-54

• широкий частотный диапазон 0,1-150 МГц с двумя поддиапазонами, перекрывающий большинство трактов ПЧ и ВЧ;
• высокий динамический диапазон измерения относительной амплитуды до 120 дБ и воспроизведения АЧХ до 70 дБ;
• невысокая неравномерность собственной АЧХ и уровня выходного сигнала, что уменьшает влияние прибора на результат;
• цифровой отсчет и электронно лучевая индикация, удобные для одновременного визуального и численного анализа;
• двойной метод преобразования сигнала - гетеродинный и детекторный - для гибкого выбора между точностью и простотой настройки;
• согласованные коаксиальные разъемы на 50 Ом, удобные для интеграции в современные измерительные стенды;
• возможность применения в лабораторных, цеховых и поверочных условиях как рабочего средства для исследования амплитудно частотных характеристик радиоустройств.
