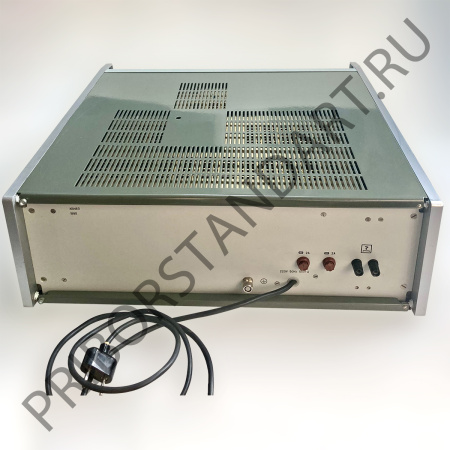

Прибор для поверки вольтметров В1-12 дифференциальный образцовый вольтметр-калибратор
Прибор для поверки вольтметров В1-12 - это дифференциальный прецизионный прибор, совмещающий функции источника калиброванных постоянных напряжений и токов, дифференциального вольтметра и измерительного усилителя постоянного тока. Установка предназначена для поверки цифровых вольтметров, аналого-цифровых и цифро-аналоговых преобразователей, измерительных усилителей, делителей напряжения и других средств измерения постоянного тока, а также для высокоточных измерений напряжения дифференциальным методом. В1-12 относится к образцовым многозначным мерам и используется в метрологических, поверочных и ведомственных лабораториях.
Назначение и области применения прибора В1-12
В1-12 применяют как базовый прибор при поверке и калибровке измерительной аппаратуры постоянного тока. Основные области использования:
- поверка цифровых вольтметров постоянного тока по калиброванным уровням напряжения;
- поверка аналого-цифровых и цифро-аналоговых преобразователей постоянного тока;
- проверка миллиамперметров, измерительных усилителей, делителей напряжения и других приборов, работающих с постоянными сигналами;
- точные измерения постоянных напряжений дифференциальным методом в широком диапазоне;
- использование в качестве многозначной образцовой меры для поверки приборов в метрологических службах и органах контроля;
- работа в составе поверочных и калибровочных стендов в лабораториях и на производственных предприятиях.
Благодаря широкому диапазону выходных калиброванных напряжений и токов В1-12 закрывает потребности по поверке большинства распространенных измерителей постоянного тока.
Функциональные возможности и режимы работы В1-12
Прибор для поверки вольтметров В1-12 объединяет несколько функциональных режимов, что делает его универсальным метрологическим инструментом.
- Режим источника калиброванных напряжений - выдача дискретных значений постоянного напряжения в диапазоне от единиц десятимиллионных долей вольта до 1000 В с нормированной погрешностью установки.
- Режим источника калиброванных токов - формирование прецизионных токов от единиц наноампер до десятых долей ампера для поверки токовых входов приборов.
- Режим дифференциального вольтметра - измерение постоянного напряжения методом сравнения с калиброванным напряжением в диапазоне от 10^-6 В до 10^3 В.
- Режим измерительного усилителя постоянного тока - использование прибора как усилителя с коэффициентами усиления 1, 10 и 100 с аналоговым выходом для регистрации.
- Аналоговый выход - возможность подключения внешнего самописца или регистрирующей аппаратуры для измерения и записи нестабильности и приращений напряжения.
- Работа с автономным источником опорного напряжения - возможность повышения точности за счет калибровки по внешней мере электродвижущей силы более высокого класса.
Такая комбинация режимов позволяет использовать В1-12 как центральный прибор поверочного рабочего места для средств измерения постоянного тока.
Технические характеристики прибора В1-12
Основные технические параметры прибора для поверки вольтметров В1-12 приведены в таблице.
| Параметр | Значение |
|---|---|
| Тип прибора | дифференциальный вольтметр-калибратор для поверки вольтметров и АЦП постоянного тока |
| Назначение | выдача калиброванных постоянных напряжений и токов, измерение постоянных напряжений дифференциальным методом, усиление постоянного тока |
| Диапазон выходных калиброванных напряжений | от 1·10^-7 В до 1·10^3 В |
| Диапазон выходных калиброванных токов | от 1·10^-9 А до 1·10^-1 А |
| Диапазон измеряемых напряжений в режиме дифференциального вольтметра | от 1·10^-6 В до 1·10^3 В |
| Погрешность установки напряжения относительно внутренней меры э.д.с. | от 0,0008 % до 0,005 % |
| Погрешность установки напряжения с учетом меры э.д.с. | от 0,005 % до 0,01 % |
| Выходное сопротивление на поддиапазоне 0,1 В | 10 Ом |
| Выходное сопротивление на поддиапазоне 1 В | 100 Ом |
| Выходное сопротивление на поддиапазонах 10, 100, 1000 В | 0,001 Ом; 0,01 Ом; 0,1 Ом соответственно |
| Максимальный ток нагрузки при напряжении до 100 В | 110 мА |
| Максимальный ток нагрузки при напряжении свыше 100 В | 11 мА |
| Основная погрешность установки токов на поддиапазонах 1 и 10 мА | 0,015 % |
| Основная погрешность установки токов на поддиапазоне 100 мА | 0,025 % |
| Режим усилителя постоянного тока | коэффициенты усиления 1; 10; 100 |
| Аналоговый выход | предназначен для вывода сигнала на самописец или измерительную аппаратуру при контроле нестабильности напряжения |
| Потребляемая мощность | около 100 В·А |
| Питание | от сети переменного тока 220 В, 50 Гц |
| Габаритные размеры | примерно 490×175×475 мм |
| Масса | около 22 кг |
Конструкция и эксплуатационные особенности
Прибор для поверки вольтметров В1-12 выполнен в виде настольной установки в металлическом корпусе. На лицевой панели расположены органы управления выбором поддиапазона напряжения и тока, органы задания калиброванных значений, индикаторы режимов, клеммы и разъемы для подключения поверяемых приборов, а также вывод аналогового сигнала. Панельная компоновка обеспечивает удобный доступ ко всем основным функциям при работе на поверочном стенде.
Внутри прибора размещены высокостабильные источники опорного напряжения, прецизионные делители, токозадающие цепи, измерительный усилитель постоянного тока и узлы дифференциального сравнения. Конструкция рассчитана на минимальный дрейф выходного напряжения во времени и высокую повторяемость установленных значений. По требованию комплект может дополняться автономным источником опорного напряжения и блоком проверки, что упрощает контроль самого В1-12.
Для получения паспортной точности рекомендуется выдерживать время прогрева, соблюдать требования по нагрузке и климатическим условиям, а также периодически проводить метрологическую поверку по внешним мерам более высокого класса.
Преимущества применения прибора В1-12
- широкий диапазон выходных калиброванных напряжений и токов, позволяющий поверять большой спектр средств измерений постоянного тока;
- высокая метрологическая точность и стабильность установленных значений напряжения и тока;
- совмещение в одном приборе функций калибратора, дифференциального вольтметра и усилителя постоянного тока;
- наличие аналогового выхода для регистрации нестабильности и приращений напряжения во времени;
- низкое выходное сопротивление на высоковольтных поддиапазонах и достаточная нагрузочная способность при напряжениях до 100 В и выше;
- настольное исполнение, удобное для размещения на поверочном или лабораторном рабочем месте;
- возможность работы в составе поверочных стендов и метрологических комплексов как ключевого образцового средства по постоянному напряжению и току.
