Вольтметр SMV-11 селективный микровольтметр для измерения радиопомех и ВЧ напряжений

Селективный микровольтметр SMV-11 это однодиапазонный измерительный приемник для частот 9 кГц - 30 МГц, предназначенный для селективного измерения высокочастотных синусоидальных напряжений и напряжений радиопомех в виде импульсных помеховых сигналов. Прибор измеряет уровни в широком динамическом диапазоне примерно от -20 до +125 дБмкВ, поддерживает несколько типов детектирования (среднее, среднеквадратическое, пиковое, квазипиковое, логарифмическое) и оснащен встроенным генераторным выходом 50 Ом с ЭДС 100 дБмкВ. SMV-11 применяют как базовый селективный вольтметр в измерительных комплексах по электрорадиопомехам и для точных селективных измерений ВЧ напряжения в лабораторных и полевых условиях.

Назначение и области применения вольтметра SMV-11

Селективный микровольтметр SMV-11 используют как специализированный прибор для измерения напряжения радиопомех и высокочастотных синусоидальных сигналов. Основные области применения:

• измерение напряжения радиопомех в проводниках и сетях питания в диапазоне 9 кГц - 30 МГц в соответствии с международными и национальными нормами электромагнитной совместимости;
• селективное измерение высокочастотных синусоидальных напряжений в испытательных и измерительных стендах, при разработке и контроле радиоэлектронной аппаратуры;
• измерение импульсных помеховых напряжений с индикацией по квазипиковому, пиковому, среднеквадратическому и среднему значениям;
• совместная работа с эквивалентами сети NNB-11, NNB-12, NNB-13 при контроле помех, поступающих в сеть от промышленного оборудования, источников питания, медицинских и технологических ВЧ установок;
• измерение напряженности поля в составе комплекта FSM-11 совместно с антенной FMA-11 (рамочная и штыревая антенна);
• измерение помеховых токов и напряжений в высоковольтных сетях при применении токовых клещей и высоковольтных пробников TK-11, TK-12;
• использование в исследовательских и метрологических лабораториях при анализе помех, контроле ЭМС, проверке фильтров и сетевых помехоподавляющих устройств.

Благодаря высокой селективности и широкому набору режимов индикации SMV-11 подходит как для сертификационных испытаний по радиопомехам, так и для эксплуатационного контроля в службах ЭМС и на предприятиях.

Функциональные возможности и особенности SMV-11

SMV-11 сочетает функции селективного высокочастотного вольтметра, приемника радиопомех и источника опорного ВЧ напряжения. Основные функциональные возможности:

• селективное измерение напряжения в полосе частот 9 кГц - 30 МГц с непрерывной настройкой частоты;
• измерение напряжения в логарифмическом диапазоне примерно от -20 до +125 дБмкВ в зависимости от типа индикации, полосы и частоты;
• семь типов индикации напряжения:
  • AV I - среднее значение с низким собственным шумом;
  • AV II - среднее значение с минимальными искажениями;
  • AV log - логарифмическая средняя индикация с расширенной шкалой;
  • QP I - квазипиковое значение для диапазона 9 кГц - 150 кГц;
  • QP II - квазипиковое значение для диапазона 150 кГц - 30 МГц;
  • P - пиковое значение;
  • RMS - действующее (среднеквадратическое) значение;
• три полосы пропускания: 0,2 кГц, 1,7 кГц и 9 кГц, соответствующие требованиям стандартов CEB/СEВ по измерению радиопомех, с высокой избирательностью по соседним и зеркальным каналам;
• цифровая индикация частоты с разрешением 100 Гц и 1 кГц (для частот выше 10 МГц) и отображением суммарного ослабления высокочастотного и промежуточного делителя;
• автоматическая подстройка частоты (APЧ) с возможностью включения и отключения, режим "приемник с APЧ", режим "lock" по внутреннему кварцевому опорному генератору и режим "генератор с APЧ" для синхронизации встроенного генераторного выхода с приемной частотой;
• встроенный высокочастотный генератор с выходом 50 Ом и уровнем 100 дБмкВ для калибровки по напряжению и измерений четырехполюсников;
• несколько выходов: выход промежуточной частоты 200 кГц, линейные и логарифмические выходы на осциллограф, выход на самописец, выход управления антенной и внешний высокочастотный выход для подключения дополнительных индикаторов;
• автоматический перевод тракта в оптимальное состояние для выбранного типа индикации и полосы пропускания;
• высокая динамическая избирательность и устойчивость к сильным соседним сигналам за счет крутых фильтров промежуточной частоты и ограничителей помех.

Такой функционал позволяет использовать SMV-11 как универсальный измеритель напряжения радиопомех, селективный ВЧ вольтметр и измерительный приемник в комплексных системах контроля ЭМС.

Технические характеристики вольтметра SMV-11

Конструкция и эксплуатационные особенности

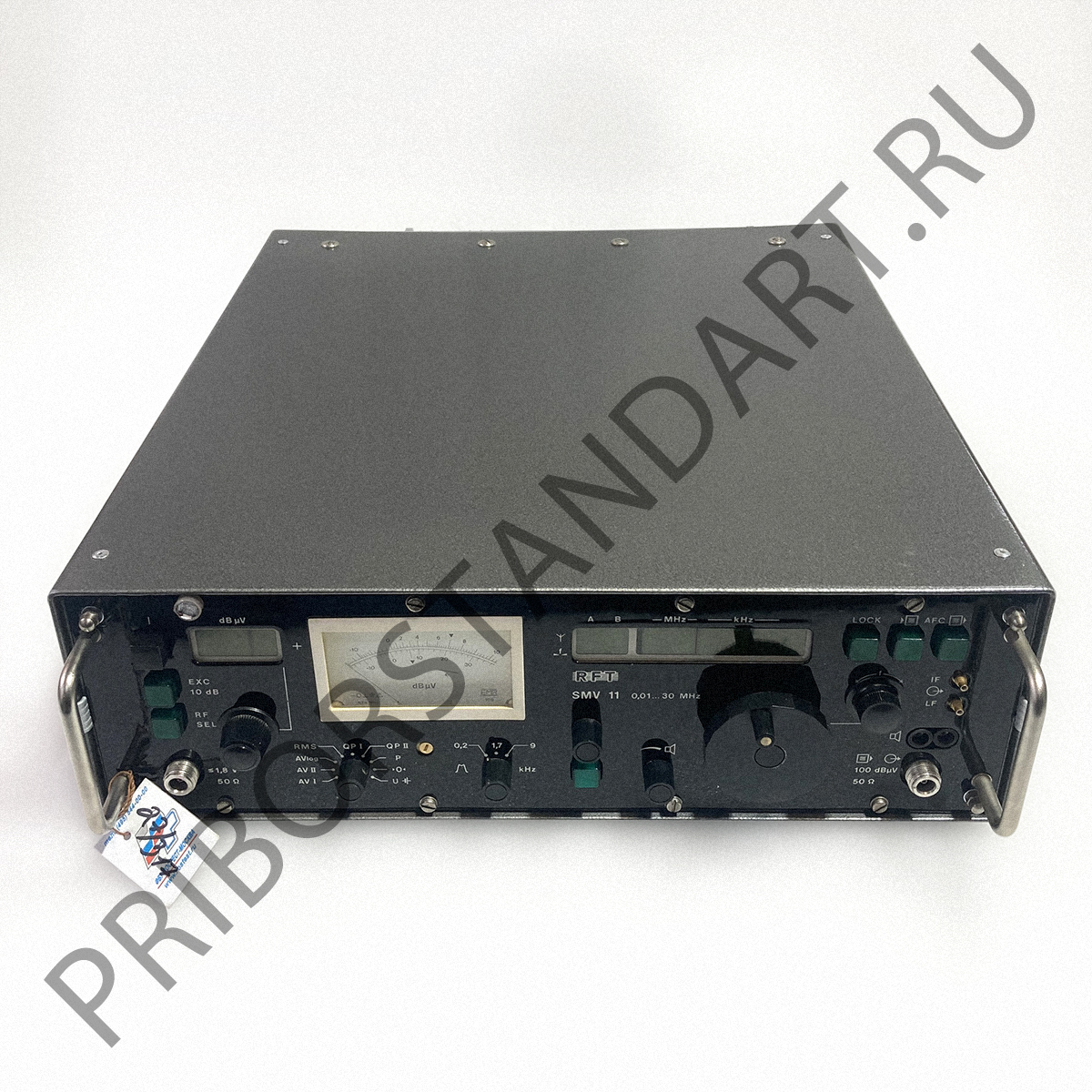

Вольтметр SMV-11 выполнен в массивном металлическом корпусе с передней панелью, рассчитанной на стационарную установку на столе, в стойке или в специальном контейнере. На лицевой панели расположены:

• аналоговый стрелочный индикатор с логарифмической шкалой в дБмкВ и делениями по напряжению;
• цифровой индикатор частоты, отображающий рабочую частоту с заданным разрешением;
• переключатели полосы пропускания, типа индикации, режима работы APЧ и режимов использования встроенного генератора;
• органы управления уровнем, установкой предела измерения, внутренней калибровкой по встроенному генератору;
• разъемы высокочастотного входа, выхода генератора, выходов на осциллограф и самописец, а также разъем управления антенной и эквивалентами сети.

Внутренняя схема включает высокочастотный тракт с входным делителем 50 Ом, селективные фильтры, тракт промежуточной частоты 200 кГц, детекторы различных типов, узлы формирования аналоговой и цифровой индикации, а также блок питания с возможностью работы от сети и от внешнего аккумулятора. Особое внимание уделено экранированию ВЧ трактов, подавлению сетевых и внешних помех и устойчивости настроек при изменении условий окружающей среды.

Конструкция SMV-11 рассчитана на работу в условиях повышенной влажности и низких температур при соблюдении эксплуатационных ограничений. Прибор допускает работу в составе подвижных измерительных комплектов, конструктивно выдерживает многократные удары и вибрационные нагрузки при транспортировании в штатном контейнере. Перед точными измерениями рекомендуется выдерживать время прогрева и при необходимости выполнять калибровку уровня по внутреннему генератору.

Преимущества применения вольтметра SMV-11

• широкий частотный диапазон 9 кГц - 30 МГц, покрывающий основные диапазоны измерения проводимых радиопомех и ВЧ напряжений;
• большой динамический диапазон по уровню напряжения примерно от -20 до +125 дБмкВ, удобный для работы как с малыми, так и с большими сигналами;
• семь типов индикации (средняя, среднеквадратическая, пиковая, квазипиковая, логарифмическая) для точного выполнения требований различных нормативных документов по радиопомехам;
• три полосы пропускания 0,2; 1,7; 9 кГц с высокой селективностью и подавлением побочных каналов, что позволяет уверенно работать в сложной помеховой обстановке;
• встроенный генератор с выходом 50 Ом и уровнем 100 дБмкВ, удобный для калибровки, настройки четырехполюсников и измерения коэффициента отражения;
• широкий набор выходов (ПЧ, линейные и логарифмические осциллографические выходы, выход на самописец, управление антенной), позволяющий интегрировать прибор в сложные измерительные и регистрирующие комплексы;
• возможность питания как от сети, так и от аккумулятора 24 В, что удобно при выездных измерениях и работе в полевых условиях;
• расширенный диапазон рабочих температур и климатических условий, устойчивость к внешним электромагнитным полям и механическим воздействиям при транспортировании;
• совместимость с антенными устройствами FMA-11, эквивалентами сети NNB и токовыми/напряженческими пробниками, что позволяет формировать полноценные комплекты для измерения напряжения радиопомех, токов помех и напряженности поля.
