Вольтметр В1-8

Вольтметр В1-8 установка для поверки вольтметров и источник калиброванных напряжений

Установка В1-8 это лабораторный прецизионный источник калиброванных напряжений постоянного и переменного тока для поверки аналоговых вольтметров. Прибор формирует стабильное напряжение в диапазоне от 10 мкВ до 300 В, обеспечивает несколько фиксированных значений частоты переменного тока и высокую точность установки уровня. В1-8 используют как эталонное средство при поверке вольтметров, градуировке усилителей, осциллографов и других измерительных устройств, а также как источник опорного напряжения в поверочных и испытательных сборках.

Назначение и области применения В1-8

Установка В1-8 предназначена для формирования высокостабильных калиброванных напряжений постоянного и переменного тока и определения погрешности показаний аналоговых вольтметров. Основные области применения:

• поверка и калибровка аналоговых вольтметров постоянного и переменного тока по всей шкале;
• градуировка и настройка усилителей, измерительных каналов, делителей и входных трактов осциллографов;
• использование в качестве источника опорного напряжения при разработках и испытаниях электронной аппаратуры;
• проверка чувствительности и линейности измерительных приборов с входным сопротивлением не менее 100 кОм;
• работа в поверочных пунктах, метрологических и производственных лабораториях, на стендах контроля и ремонта радиоэлектронной техники.

Благодаря широкому диапазону выходных напряжений и наличию как постоянного, так и переменного тока В1-8 покрывает большинство типовых задач по поверке и настройке вольтметров и измерительных трактов.

Функциональные возможности и особенности В1-8

Установка совмещает в себе источник калиброванных напряжений постоянного и переменного тока, узел точной регулировки и систему контроля выхода. Ключевые возможности:

• формирование выходного напряжения постоянного тока обеих полярностей в диапазоне 10 мкВ - 300 В с тонкой дискретной сеткой номиналов;
• формирование выходного напряжения переменного тока с частотами 45, 400 и 1000 Гц, пригодными для поверки сетевых и широкополосных вольтметров;
• обеспечение на выходе среднеквадратического, максимального и средневыпрямленного значений напряжения переменного тока, а также напряжения постоянного тока обеих полярностей;
• номинальные значения выходных напряжений, соответствующие ряду: 0,1 - 0,2 - 0,3 - 0,4 - 0,5 - 0,6 - 0,7 - 0,8 - 0,9 - 1 - 1,5 - 2 - 2,5 - 3 (в пересчете на соответствующие пределы);
• регулировка выходного напряжения вокруг номинала в пределах ±5 % и ±10 %, что удобно для проверки отсчетов по сетке делений шкалы поверяемых приборов;
• высокая стабильность постоянного напряжения, переменная составляющая которого не превышает 0,01 % от номинала;
• низкий коэффициент гармоник выходного напряжения переменного тока, что позволяет использовать установку для точных работ по АЧХ и калибровке измерителей уровня;
• возможность поверки вольтметров с входным сопротивлением не менее 100 кОм без существенного влияния нагрузки на точность выходного напряжения;
• наличие дополнительного гнезда постоянного напряжения 100 мВ для подключения внешних измерительных приборов с входным сопротивлением не менее 1 МОм.

В1-8 обеспечивает быстрый выход на заданный уровень при сохранении нормированной точности в течение всего времени непрерывной работы.

Технические характеристики установки В1-8

Конструкция и эксплуатационные особенности

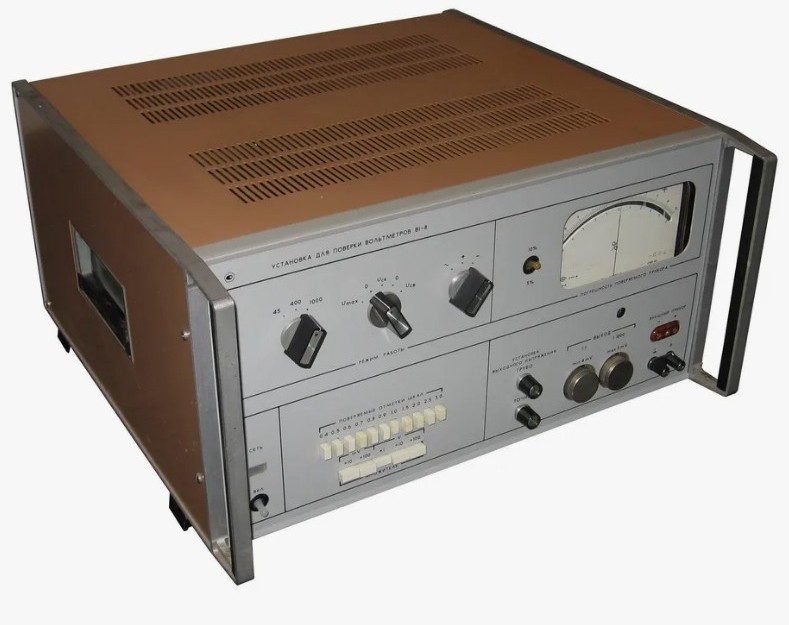

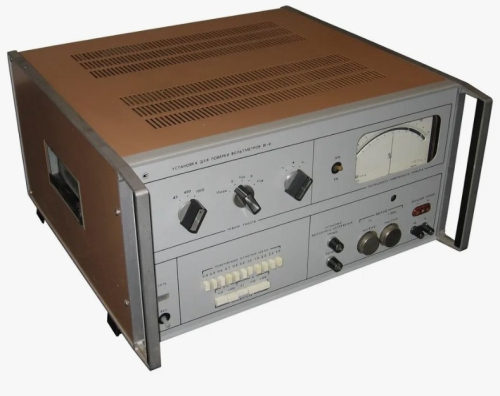

Установка В1-8 размещена в массивном настольном металлическом корпусе с удобной передней панелью. На лицевой стороне расположены органы выбора вида напряжения (постоянное или переменное), частоты, номинального уровня и диапазона регулировки, а также элементы управления режимом поверки и шкалой погрешности. Клеммы и разъемы для подключения поверяемых вольтметров и внешних приборов сгруппированы в отдельной зоне, что упрощает коммутацию на стенде.

Внутренний тракт включает высокостабильный источник опорного напряжения, прецизионные делители, формирователи переменного сигнала заданной частоты и систему стабилизации выходного уровня. Конструктивно прибор рассчитан на длительную работу под нагрузкой, обладает хорошим экранированием и устойчивостью к влиянию сетевых и внешних помех. Встроенная система контроля обеспечивает выполнение нормируемого времени прогрева и устойчивость параметров в течение всего цикла поверки.

Для получения паспортной точности необходимо использовать установку в пределах указанных норм по температуре, влажности и питающему напряжению, выдерживать рекомендованное время прогрева и подключать только те приборы, входное сопротивление которых соответствует требованиям (не менее 100 кОм для поверяемых вольтметров и не менее 1 МОм для внешнего контрольного выхода 100 мВ).

Преимущества применения установки В1-8

• широкий диапазон выходных напряжений 10 мкВ - 300 В при работе как на постоянном, так и на переменном токе;
• три фиксированные частоты переменного напряжения 45, 400 и 1000 Гц, удобные для поверки широкого спектра вольтметров;
• высокая точность установки уровня и низкие дополнительные погрешности от температуры, питания и нагрузки;
• возможность поверки вольтметров с входным сопротивлением от 100 кОм и подключения внешнего измерителя к выходу 100 мВ;
• стабильная работа в течение 8 часов непрерывной эксплуатации при соблюдении регламентированных условий;
• надежная, ремонтопригодная конструкция с большим ресурсом и сроком службы, рассчитанная на использование в профессиональных метрологических и производственных лабораториях.
