Селективный микровольтметр В6-9 для измерения и усиления малых напряжений
Вольтметр В6-9 это селективный микровольтметр, предназначенный для измерения среднего квадратического значения и усиления малых синусоидальных напряжений в двух режимах работы селективном и широкополосном. Прибор перекрывает диапазон уровней от микровольт до десятков вольт и частот от 20 Гц до 200 кГц, поэтому подходит как для точных лабораторных измерений, так и для настройки радиоэлектронных устройств.
Назначение и области применения В6-9
Микровольтметр В6-9 используют там, где требуется регистрировать очень малые переменные напряжения и оценивать шумовые и фоновые составляющие:
- измерение среднего квадратического значения малых синусоидальных напряжений в трактах низкой и звуковой частоты;
- контроль шума и фона выпрямительных и стабилизирующих устройств питания;
- настройка и проверка низкочастотных фильтров, усилителей и измерительных трактов;
- акустические измерения и исследования сигналов в аудиодиапазоне;
- визуальная оценка формы измеряемого сигнала при подключении внешнего осциллографа к выходу усилителя;
- использование как рабочего средства измерений в лабораториях, на производственных стендах и в сервисных подразделениях.
Два режима работы позволяют выбрать компромисс между чувствительностью и селективностью: селективный режим используется при измерении слабых сигналов на фоне помех, а широкополосный когда важна полная энергия в заданной полосе частот.
Диапазоны измерений и частотные режимы
Микровольтметр В6-9 имеет два основных режима измерения:
- селективный режим с полосой пропускания 20 Гц 100 кГц и крутым спадом характеристики за пределами полосы;
- широкополосный режим с рабочим диапазоном частот 20 Гц 200 кГц.
| Режим | Диапазон измеряемых напряжений | Конечные значения поддиапазонов | Диапазон частот |
|---|---|---|---|
| Селективный | 1 мкВ 1 В | 3 мкВ, 10 мкВ, 30 мкВ, 100 мкВ, 300 мкВ, 1 мВ, 3 мВ, 10 мВ, 30 мВ, 100 мВ, 300 мВ, 1 В | 20 Гц 100 кГц |
| Широкополосный | 30 мкВ 10 В | 100 мкВ, 300 мкВ, 1 мВ, 3 мВ, 10 мВ, 30 мВ, 100 мВ, 1 В, 3 В, 10 В | 20 Гц 200 кГц |
Такое построение шкал позволяет точно отсчитывать как очень малые сигналы на уровне микровольт, так и относительно большие уровни до 10 В без смены прибора.
Технические характеристики В6-9
| Параметр | Значение |
|---|---|
| Тип прибора | селективный микровольтметр, вольтметр переменного напряжения |
| Диапазон измеряемых напряжений | 1 мкВ 10 В по совокупности режимов и поддиапазонов |
| Диапазон частот в селективном режиме | 20 Гц 100 кГц с ослаблением за полосой порядка 30 дБ на октаву |
| Диапазон частот в широкополосном режиме | 20 Гц 200 кГц |
| Пределы основной погрешности в селективном режиме | ±15 % на поддиапазоне 3 мкВ, ±10 % на поддиапазоне 10 мкВ, ±6 % на остальных поддиапазонах (от конечного значения выбранного диапазона) |
| Пределы основной погрешности в широкополосном режиме | ±6 % от конечного значения установленного поддиапазона |
| Входное сопротивление | примерно 1 МОм (на частоте 20 Гц) |
| Входная емкость | около 70 пФ (на частоте 20 Гц) |
| Собственный шум во входной цепи | порядка 0,7 мкВ в селективном режиме |
| Напряжение на выходе усилителя | до 1 В на нагрузке 10 кОм при номинальном уровне входного сигнала |
| Питание | от сети 220 В, 50 Гц |
| Потребляемая мощность | около 20 В·А |
| Габаритные размеры | примерно 490×175×355 мм |
| Масса | около 12 кг |
Конструкция и особенности эксплуатации

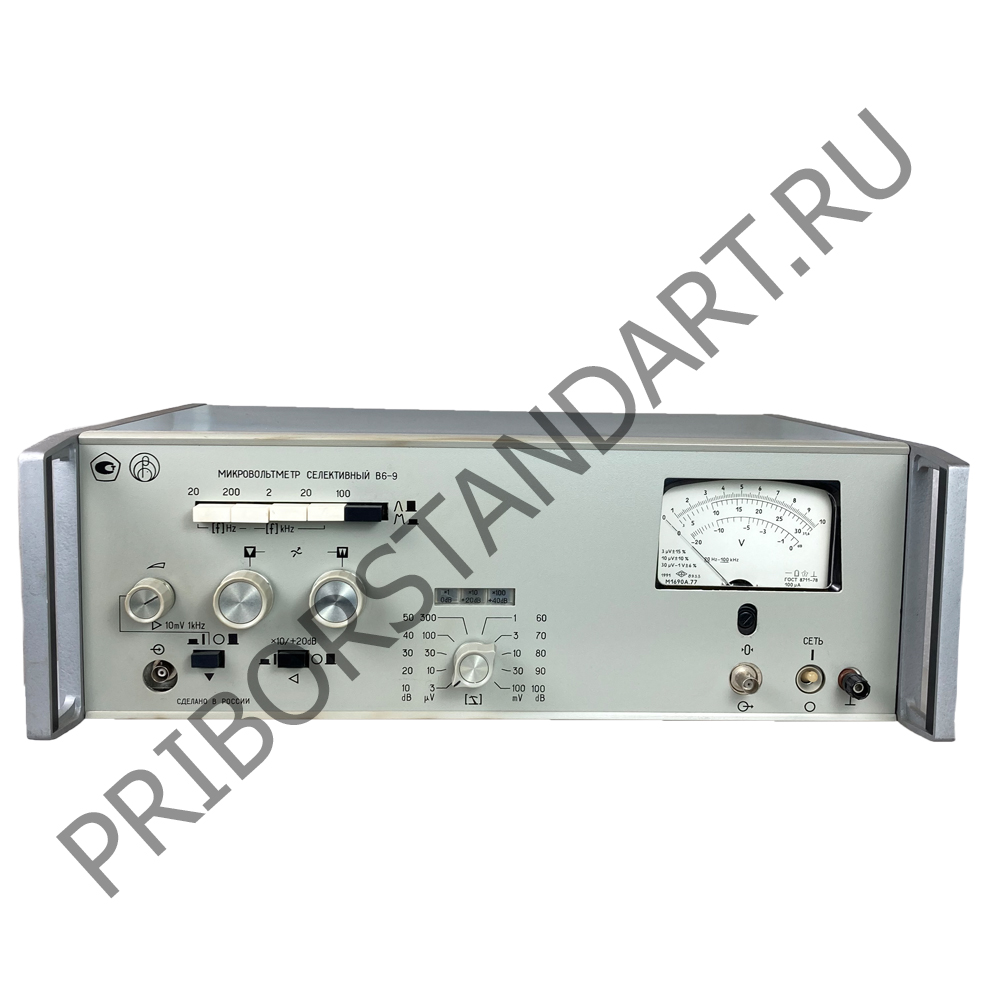

Вольтметр В6-9 выполнен в настольном металлическом корпусе с передней панелью, на которой размещены органы управления режимами, переключатели поддиапазонов, разъемы входа и выхода усилителя, а также стрелочный индикатор с разметкой под оба режима работы.
Селективный тракт построен на полосовом фильтре с крутым спадом характеристики, что дает возможность выделять интересующую полосу частот и подавлять внешние помехи. Широкополосный тракт используется, когда необходимо измерить суммарное среднеквадратическое напряжение в широкой полосе. Выход усилителя предназначен для подключения внешних регистрирующих приборов или осциллографа без существенного влияния на измеряемую цепь.
Для получения паспортной точности рекомендуется:
- эксплуатировать прибор в закрытых сухих помещениях при комнатной температуре;
- обеспечить прогрев до установившегося режима перед выполнением точных измерений;
- использовать экранированные кабели и минимальную длину соединений при работе с микровольтными уровнями;
- подбирать поддиапазон так, чтобы измеряемое значение находилось в средней части шкалы.
Преимущества применения микровольтметра В6-9
- измерение очень малых синусоидальных напряжений от 1 мкВ при сохранении приемлемой точности;
- два рабочих режима селективный и широкополосный, что позволяет адаптировать прибор к конкретной задаче;
- широкий частотный диапазон 20 Гц 200 кГц, подходящий для аудио и низкочастотных радиотехнических измерений;
- высокое входное сопротивление и сравнительно малая входная емкость для снижения влияния на исследуемую цепь;
- наличие выходного усилителя для подключения осциллографа или регистрирующей аппаратуры;
- удобный настольный форм фактор и конструкция, рассчитанная на длительную эксплуатацию в лабораториях и цехах.
Благодаря таким возможностям селективный микровольтметр В6-9 удобно использовать как базовый прибор для измерения шума, фона и малых сигналов в низкочастотных и аудио трактах, а также для точной настройки фильтров и усилителей.
