Вольтметр В7-38 универсальный цифровой измеритель электрических величин

Вольтметр В7-38 это универсальный цифровой прибор лабораторного класса для измерения основных электрических величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току. Прибор покрывает широкий диапазон значений от микровольтов и наноампер до киловольт и ампер, измеряет средневыпрямленное значение переменного напряжения с проградуировкой шкалы в среднеквадратических значениях и оснащен автоматическим выбором поддиапазона для напряжения и сопротивления.

Назначение и области применения вольтметра В7-38

В7-38 используют как рабочий универсальный настольный вольтметр в лабораториях, на производственных и сервисных стендах. Типичные области применения прибора:

• контроль постоянного напряжения от десятков микровольт до 1000 В при настройке источников питания, стабилизаторов, измерительных модулей;
• измерение переменного напряжения в звуковом и высокочастотном диапазоне до сотен килогерц при проверке усилителей, генераторов и трактов связи;
• измерение силы постоянного и переменного тока от единиц микроампер до 2 А (с возможностью работы с внешним шунтом на старших токах);
• измерение сопротивления постоянному току от десятых долей ома до десятков мегом при диагностике цепей, датчиков и элементов схем;
• использование в составе автоматизированных стендов, где требуется быстрый автоматический выбор поддиапазона по напряжению и сопротивлению;
• ремонт и наладка радио- и электроаппаратуры в условиях цехов, сервисных мастерских, лабораторий учебных заведений.

Благодаря широким диапазонам, автоматическому выбору пределов и цифровой индикации В7-38 подходит как для точных лабораторных измерений, так и для повседневной эксплуатационной проверки оборудования.

Функциональные возможности и особенности В7-38

Вольтметр сочетает в себе функции цифрового вольтметра, амперметра и омметра с единой системой автоматического выбора поддиапазонов. Основные возможности прибора:

• измерение постоянного напряжения в широком динамическом диапазоне с высокой базовой точностью и высоким входным сопротивлением;
• измерение переменного напряжения: прибор измеряет средневыпрямленное значение, а показания проградуированы в среднеквадратических значениях для синусоидального сигнала;
• измерение постоянного и переменного тока по нескольким поддиапазонам, включая миллиамперные и амперные уровни;
• измерение сопротивления постоянному току вплоть до 20 МОм с автоматическим определением выхода за верхний предел 20 МОм;
• автоматический выбор поддиапазона для режимов U-, U~ и R, автоматическое определение полярности и индикация перегрузки по диапазону;
• ручной выбор поддиапазона для измерения силы тока, что упрощает контроль токовых цепей и защищает шунты от перегрузки;
• короткое время цикла измерения, позволяющее использовать прибор для оперативного контроля и серийных измерений.

Цифровая индикация выполнена на газоразрядных индикаторах, обеспечивающих хорошую читаемость показаний на рабочем расстоянии даже в слабо освещенных помещениях.

Технические характеристики вольтметра В7-38

Конструкция, управление и условия эксплуатации

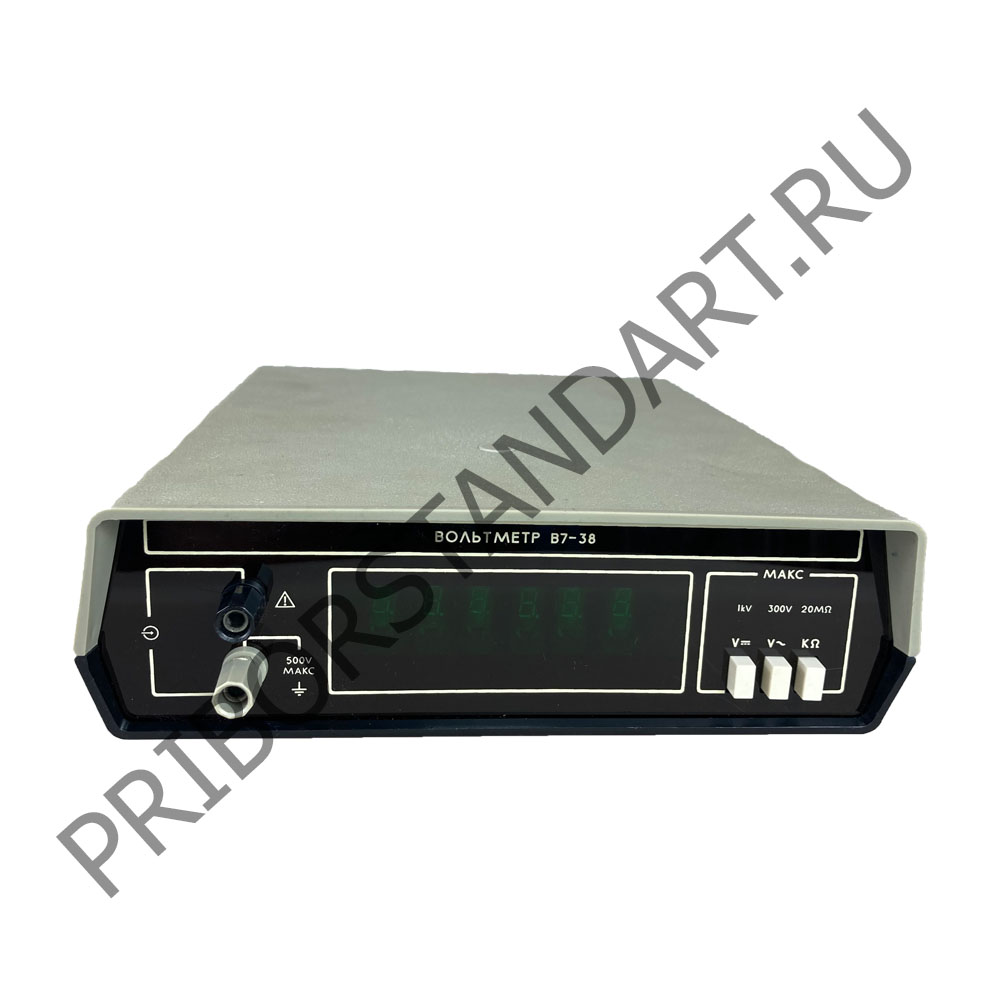

Вольтметр В7-38 выполнен в компактном металлическом корпусе настольного исполнения. На лицевой панели расположены цифровой индикатор, органы выбора режимов измерения, клавиши или переключатели выбора поддиапазона силы тока, индикаторы полярности и перегрузки, а также разъемы для подключения измеряемых цепей. Автоматический выбор поддиапазона по напряжению и сопротивлению существенно ускоряет работу оператора и снижает риск ошибки при выборе предела.

Внутренние измерительные цепи имеют высокое входное сопротивление и защищены от перегрузок по напряжению и току. Конструкция прибора рассчитана на длительную непрерывную работу в лабораторных и цеховых условиях при температуре от -10 °C до +40 °C и повышенной влажности до 80 %. Для достижения паспортной точности рекомендуется выдерживать время прогрева, использовать качественные экранированные соединительные кабели и соблюдать требования по заземлению.

Преимущества применения вольтметра В7-38

• широкие диапазоны измерения по напряжению, току и сопротивлению при одном приборе;
• автоматический выбор поддиапазона для U-, U~ и R, автоматическое определение полярности и индикация перегрузки;
• высокое входное сопротивление по постоянному напряжению и умеренная входная емкость, что минимизирует влияние прибора на измеряемые схемы;
• разделение нормированной погрешности по диапазонам частоты, что позволяет прогнозируемо использовать прибор как на низких, так и на повышенных частотах;
• устойчивость к кратковременным перегрузкам по напряжению и току благодаря предусмотренным запасам по входу и шунтам;
• компактные размеры и небольшая масса, удобные для настольной установки и встраивания в измерительные стенды;
• длительная наработка на отказ и сохранение характеристик без калибровки в течение года, что снижает эксплуатационные затраты.
