Вольтметр В7-40/5

Вольтметр В7-40/5 универсальный цифровой вольтметр мультиметр

Вольтметр В7-40/5 это универсальный цифровой измерительный прибор, совмещающий функции прецизионного вольтметра, амперметра и омметра. Он предназначен для измерения постоянных и переменных напряжений, силы постоянного и переменного тока, а также сопротивления постоянному току в широком диапазоне величин. Прибор поддерживает связь с каналом общего пользования КОП и может использоваться как автономно на рабочем месте инженера, так и в составе информационно измерительных систем. Расширение диапазона по напряжению и частоте возможно с применением внешних пробников и делителей, что делает В7-40/5 удобным базовым прибором для радиоэлектронных лабораторий и служб КИП.

Назначение и области применения вольтметра В7-40/5

В7-40/5 применяют там, где требуется точный многофункциональный измеритель электрических параметров. Типичные области применения:

• настройка, проверка и эксплуатация радиоэлектронной аппаратуры и измерительных стендов;
• контроль напряжений в цепях питания, сигнальных трактах и узлах обработки информации;
• измерение силы постоянного и переменного токов в цепях контроля, питания и нагрузки;
• измерение сопротивления постоянному току при проверке элементов, цепей и монтажных участков;
• работа в составе информационно измерительных систем с выводом результатов через КОП;
• использование на стационарных и подвижных объектах, не работающих на ходу, для сервисных и диагностических измерений.

Благодаря совмещению нескольких измерительных функций в одном корпусе В7-40/5 подходит как для постоянной работы на лабораторном столе, так и как универсальный прибор для участка наладки и ремонта.

Функциональные возможности и особенности В7-40/5

Конструкция вольтметра В7-40/5 обеспечивает широкий набор режимов измерения с цифровой индикацией и возможностью взаимодействия с внешними системами. Основные функциональные особенности:

• измерение постоянного напряжения от десятков микровольт до 1000 В с несколькими предельными диапазонами;
• измерение среднеквадратического значения переменного напряжения в диапазоне частот звукового и высокочастотного диапазонов с возможностью расширения по частоте при использовании ВЧ пробника;
• измерение силы постоянного тока от десятков нано и микроампер до амперного уровня с возможностью работы с внешними шунтами на больших токах;
• измерение силы переменного тока в широком диапазоне с нормированным частотным диапазоном;
• измерение сопротивления в диапазоне от десятых долей ома до десятков мегом;

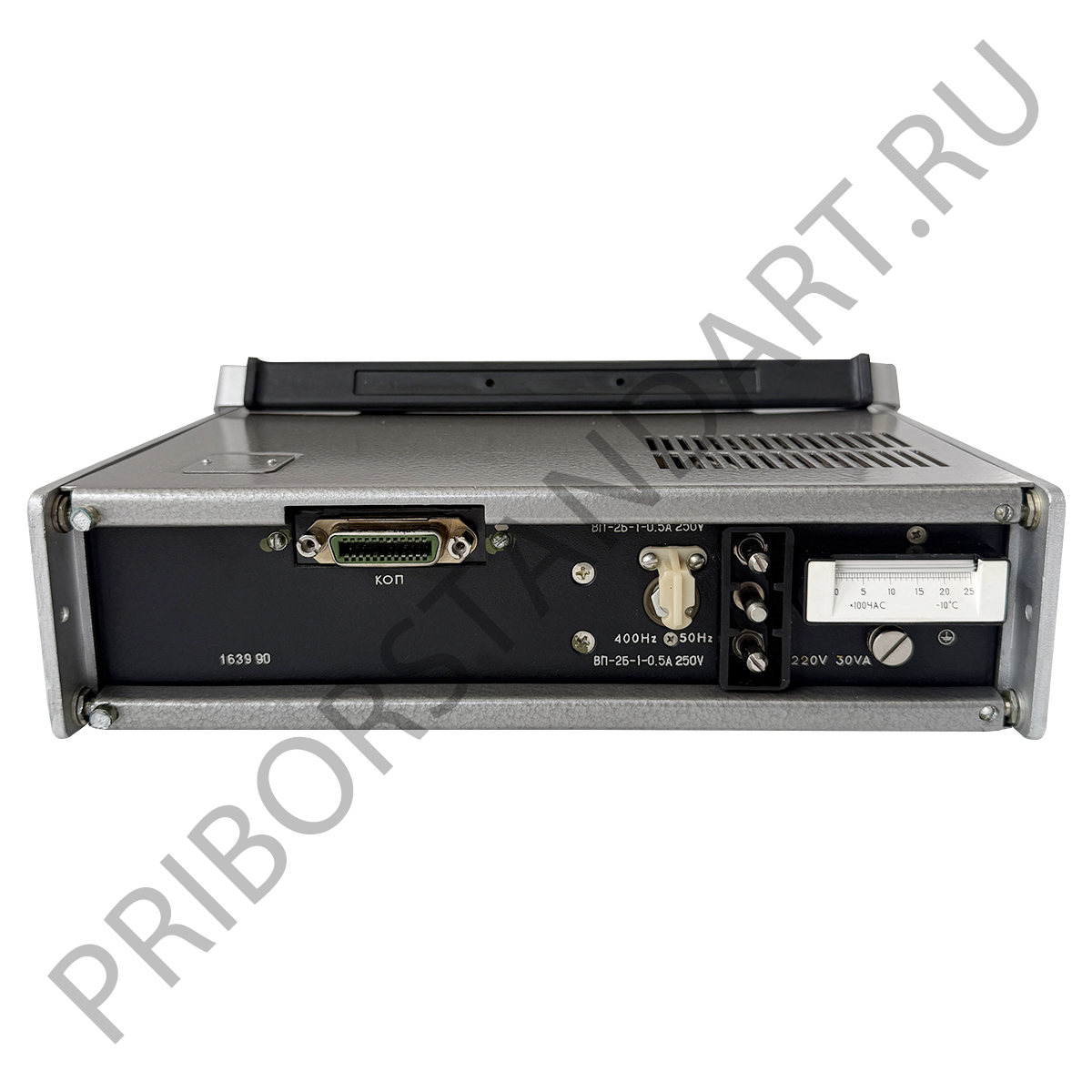

• выход для связи с каналом общего пользования КОП для передачи данных во внешние устройства и системы регистрации;
• четырех с половиной разрядный цифровой индикатор, обеспечивающий высокое разрешение по результату измерения;
• возможность расширения диапазона измерения постоянного напряжения до десятков киловольт при использовании высоковольтного делителя, а частоты переменного напряжения до гигагерцового диапазона при применении ВЧ пробника.

Технические характеристики вольтметра В7-40/5

Основные технические параметры универсального цифрового вольтметра В7-40/5 приведены в таблице.

Конструкция и эксплуатационные особенности

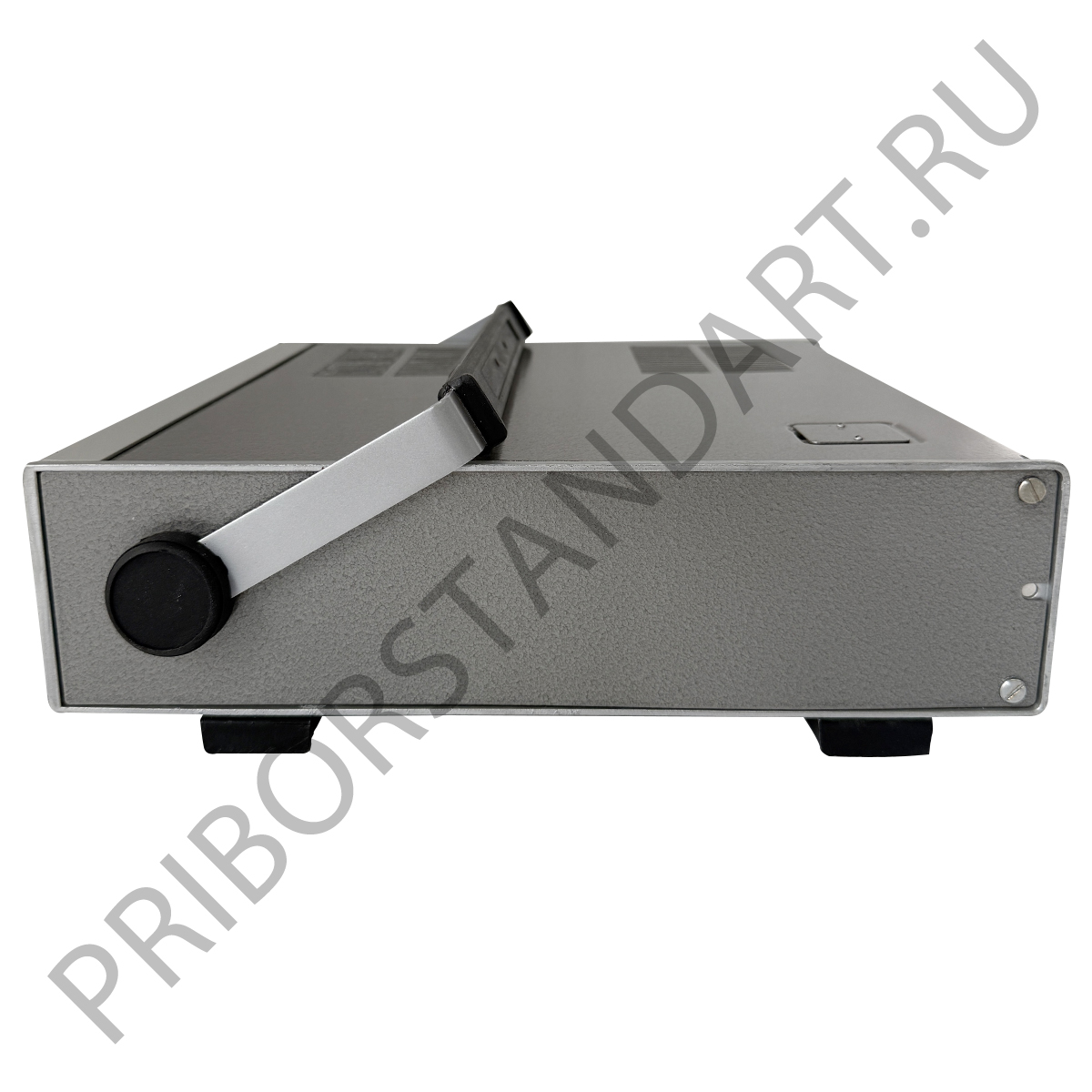

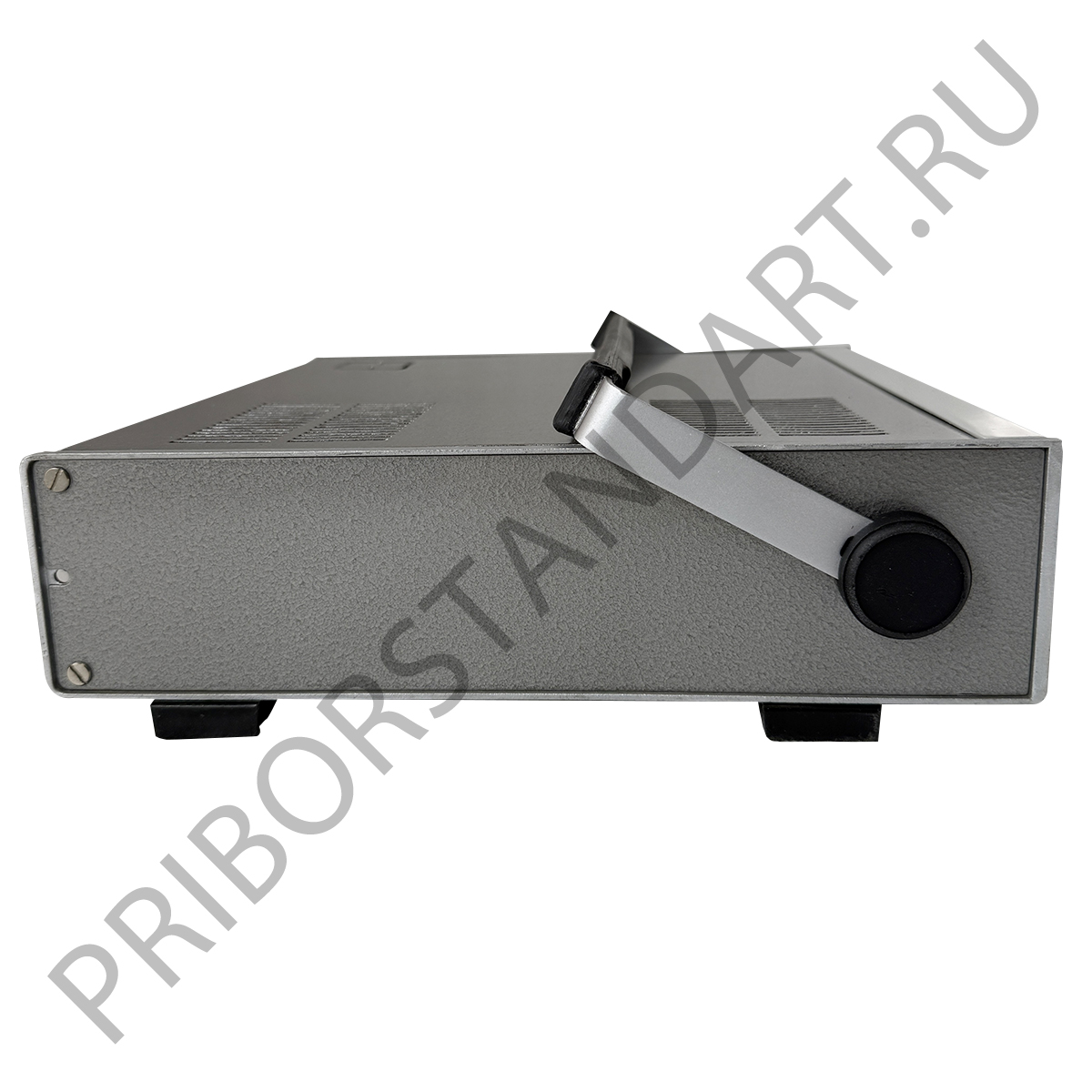

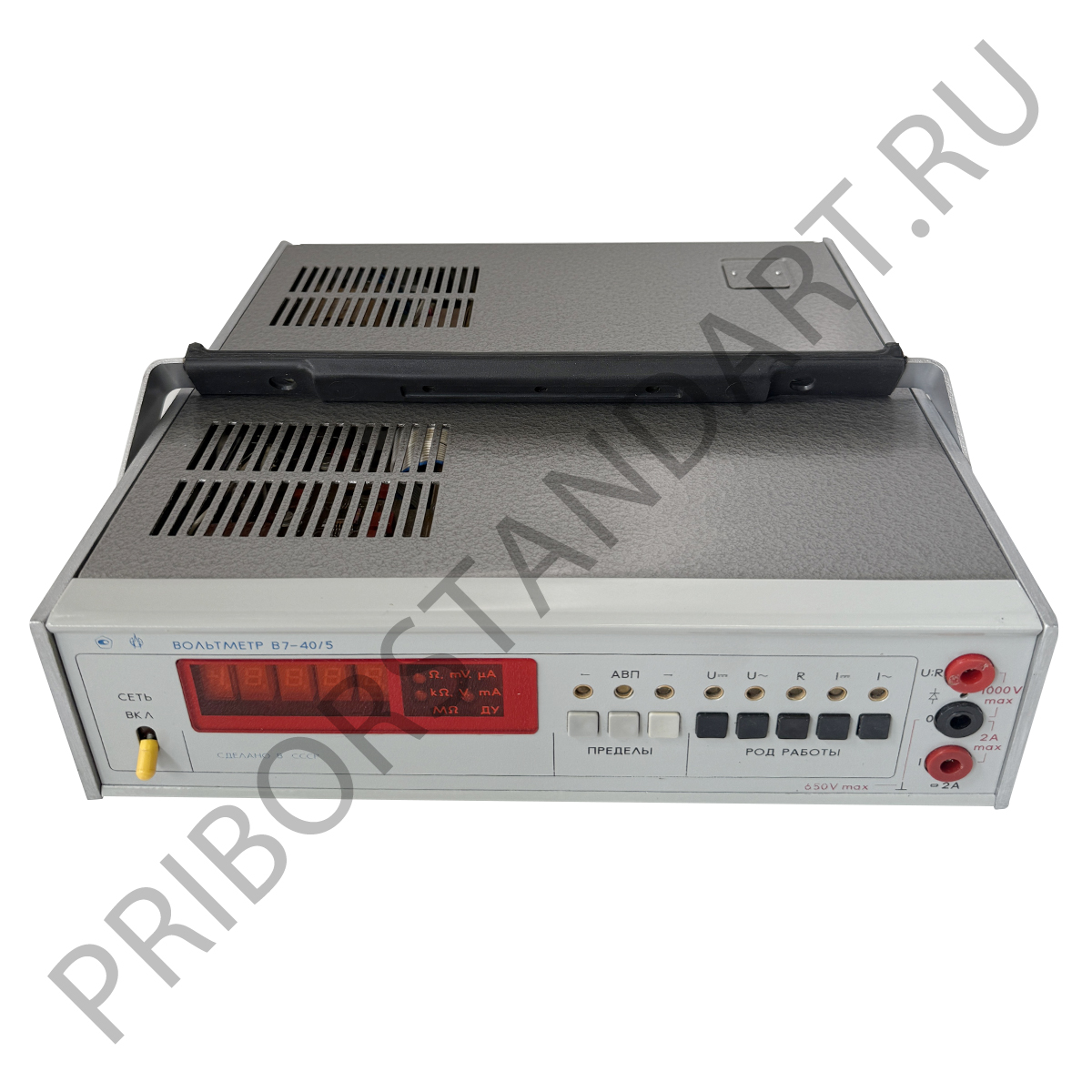

Вольтметр В7-40/5 выполнен в компактном металлическом настольном корпусе с горизонтальным расположением, что удобно для установки на лабораторном столе или в составе измерительного поста. На фронтальной панели расположены четырех с половиной разрядный цифровой индикатор, органы выбора вида измеряемой величины, пределов, режимов работы и клеммы или разъемы для подключения измеряемых цепей. Разметка органов управления и индикатора обеспечивает удобное считывание результатов и минимизирует риск ошибочного выбора режима.

Внутри прибора размещены входные делители, выпрямительные и измерительные каскады, аналого цифровой преобразователь и схемы обработки данных для формирования показаний на индикаторе и передачи информации в канал общего пользования. Конструктивные решения направлены на снижение собственной погрешности, помехоустойчивость и стабильность показаний в заявленных климатических условиях. Прибор рассчитан на длительную непрерывную работу при соблюдении норм по питанию и условиям окружающей среды.

При эксплуатации рекомендуется подбирать предел измерения с запасом по отношению к ожидаемому значению, избегать длительных перегрузок по входу, использовать экранированные провода при работе с малыми напряжениями и периодически проводить поверку в соответствии с метрологическим регламентом. Соблюдение этих требований позволяет максимально реализовать точностные и функциональные возможности вольтметра В7-40/5.
