Измеритель М416 прибор для измерения сопротивления заземления и удельного сопротивления грунта
Измеритель М416 это переносной электроизмерительный прибор, предназначенный для проверки состояния заземляющих устройств и оценки удельного сопротивления грунта в электроустановках. Прибор позволяет контролировать соответствие сопротивления заземления требованиям нормативной документации и применять полученные данные при проектировании, монтаже и эксплуатации систем заземления. Конструкция рассчитана на работу в полевых и цеховых условиях и обеспечивает получение стабильных показаний при использовании стандартных методик измерений.
Назначение и области применения измерителя М416
Измеритель М416 используют при проверке и эксплуатации различных электроустановок, а также при инженерных изысканиях. Основные области применения:
- измерение сопротивления заземляющих устройств электроустановок различного назначения;
- оценка удельного сопротивления грунта при проектировании и расчете систем заземления;
- контроль качества монтажа и ремонта заземляющих контуров и заземляющих проводников;
- периодические испытания заземления на подстанциях, вводных распределительных устройствах, в промышленных и гражданских зданиях;
- использование в составе электролабораторий при приемо сдаточных испытаниях и профилактическом обслуживании;
- геофизические и инженерные исследования, где требуется измерение сопротивления грунта на различных глубинах и расстояниях между электродами.
Прибор М416 удобен для выездных работ благодаря переносному исполнению и возможности работы в полевых условиях при соблюдении допустимых климатических параметров.
Функциональные возможности и особенности М416
Измеритель М416 поддерживает типовые схемы измерения сопротивления заземления и грунта и рассчитан на использование стандартных комплектов вспомогательных электродов. К ключевым особенностям относятся:
- измерение сопротивления одиночных и групповых заземлителей по трех или четырехэлектродной схеме в соответствии с принятыми методиками;
- возможность оценки удельного сопротивления грунта с учетом конфигурации измерительной схемы и расстояний между электродами;
- применение переменного измерительного тока для снижения влияния поляризации и переходных процессов в грунте;
- наличие нескольких поддиапазонов измерения сопротивления заземления с переключением с панели прибора;
- стрелочная индикация по шкале, удобной для визуального контроля и быстрого считывания результатов;
- переносное исполнение с разъемами для подключения измерительных проводов и вспомогательных электродов;
- возможность работы в составе комплекта с выносными штырями, проводами и аксессуарами для полевых измерений.
Технические характеристики измерителя М416
Точные числовые значения диапазонов и погрешностей для конкретного экземпляра М416 приводятся в его паспорте и эксплуатационной документации. Ниже приведены обобщенные параметры, характерные для приборов этого типа.
| Параметр | Характеристика |
|---|---|
| Тип прибора | переносной измеритель сопротивления заземления и удельного сопротивления грунта |
| Измеряемые величины | сопротивление заземляющих устройств, удельное сопротивление грунта |
| Диапазон измерения сопротивления заземления | несколько поддиапазонов в области единиц - сотен Ом, конкретные пределы указываются в паспорте |
| Диапазон измерения удельного сопротивления грунта | широкий диапазон, обеспечивающий исследования различных типов грунтов, расчеты выполняются по принятой методике |
| Род измерительного тока | переменный ток, вырабатываемый внутренними цепями прибора |
| Метод измерения | трех или четырехэлектродная схема с вынесенными зондами |
| Тип индикации | стрелочная шкала с разметкой под диапазоны сопротивления |
| Класс точности | рабочий лабораторно полевой, пределы основной погрешности нормированы техническими условиями |
| Источник питания | от встроенного источника, тип и напряжение указываются в эксплуатационной документации |
| Режим работы | периодический или длительный при соблюдении интервалов измерений и пауз |
| Условия эксплуатации | работа на открытом воздухе и в помещениях при нормируемых значениях температуры и влажности без конденсации влаги |
| Конструктивное исполнение | переносной прибор в защитном корпусе с клеммами для подключения электродов и измерительных проводов |
| Габаритные размеры | настольно переносное исполнение, конкретные размеры зависят от партии и указаны в паспорте |
| Масса | несколько килограммов, удобных для переноски и полевого применения |
Конструкция и эксплуатационные особенности

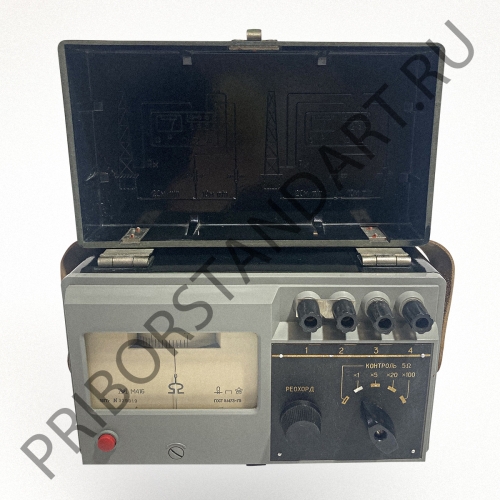

Измеритель М416 выполнен в ударопрочном корпусе, рассчитанном на эксплуатацию в полевых условиях. На лицевой панели расположены шкала с указателем, переключатели диапазонов, органы управления и клеммы для подключения токовых и потенциальных проводов. Внутри корпуса размещены источник измерительного тока, измерительный тракт и узлы питания.
При измерении сопротивления заземления к прибору подключают измерительные провода, выносятся вспомогательные электроды и по принятой схеме организуется измерительный контур. После установки диапазона и подключения цепи по показанию стрелки считывается сопротивление заземлителя. Для оценки удельного сопротивления грунта выполняют серию измерений с разными расстояниями между электродами, а вычисление параметров проводит оператор по установленным формулам или методикам.
Преимущества применения измерителя М416
- специализированное назначение для измерения сопротивления заземления и удельного сопротивления грунта;
- поддержка стандартных методик с использованием трех и четырех электродов;
- переносное исполнение, удобное для работы в полевых условиях и на объектах;
- наглядная стрелочная индикация и простые органы управления;
- возможность применения в составе электролабораторий и при регулярных проверках состояния заземляющих устройств;
- совместимость с типовыми комплектами электродов и измерительных проводов, используемых при испытаниях заземления.
