Мегомметр МС-05

Мегомметр МС-05 переносной измеритель сопротивления изоляции до 1000 МОм при 2500 В

Мегомметр МС-05 это переносной стрелочный прибор с ручным генератором, предназначенный для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Прибор формирует испытательное постоянное напряжение 2500 В на зажимах при разомкнутой цепи и позволяет контролировать сопротивление изоляции в диапазоне от 0,01 МОм до 1000 МОм по трем рабочим участкам шкалы. МС-05 пригоден для применения как на поверхности, так и в шахтах при условии контроля рудничной атмосферы, что делает его универсальным средством диагностики состояния изоляции силового и шахтного электрооборудования.

Назначение и области применения мегомметра МС-05

Мегомметр МС-05 используют для периодического и приемо сдаточного контроля изоляции в энергетике, промышленности и горнодобывающем секторе. Основные области применения прибора:

• измерение сопротивления изоляции силовых и осветительных линий, кабелей, жгутов и распределительных сетей;
• контроль изоляции обмоток электродвигателей, трансформаторов, пусковой и коммутационной аппаратуры;
• проверка изоляции шахтного оборудования и сетей при условии контроля рудничной атмосферы;
• диагностика состояния изоляции перед включением в работу, после ремонта и при плановых испытаниях;
• проверка поверхностного и объемного сопротивления изоляционных материалов и деталей;
• применение в электролабораториях, на подстанциях, в службах эксплуатации, в ремонтных и выездных бригадах.

Наличие встроенного ручного генератора избавляет от необходимости в сети питания, поэтому мегомметр МС-05 удобен для работы в полевых условиях, в том числе вдали от стационарных источников энергии.

Функциональные возможности и особенности МС-05

Конструкция прибора объединяет магнитоэлектрический логометр и ручной генератор постоянного напряжения. Основные функциональные особенности мегомметра МС-05:

• испытательное напряжение 2500 В на зажимах при разомкнутой внешней цепи;
• измерение сопротивления изоляции по трем рабочим участкам шкалы:
  • 0,01 - 10 МОм;
  • 0,1 - 100 МОм;
  • 1 - 1000 МОм;
• ручной привод генератора с номинальной частотой вращения рукоятки 120 об/мин;
• сохранение точности при изменении скорости вращения рукоятки в пределах ±20 % от номинальной изменение показаний не превышает половины основной погрешности;
• переменная составляющая кривой напряжения на зажимах прибора не более 10 %, что соответствует требованиям к мегомметрам данного класса;
• время успокоения подвижной части не более 4 с, что обеспечивает быстрый выход на устойчивые показания;
• испытанная изоляция внутренних цепей относительно корпуса напряжением 3500 В частоты 50 Гц, что подтверждает высокий уровень электрической прочности прибора;
• возможность эксплуатации в стандартном исполнении при отрицательных температурах до минус 30 °C и повышенной влажности для тропического варианта МС-05Т.

МС-05 сохраняет работоспособность и нормированные характеристики при отклонениях скорости вращения рукоятки, что облегчает работу оператора в реальных эксплуатационных условиях.

Технические характеристики мегомметра МС-05

Конструкция и эксплуатационные особенности

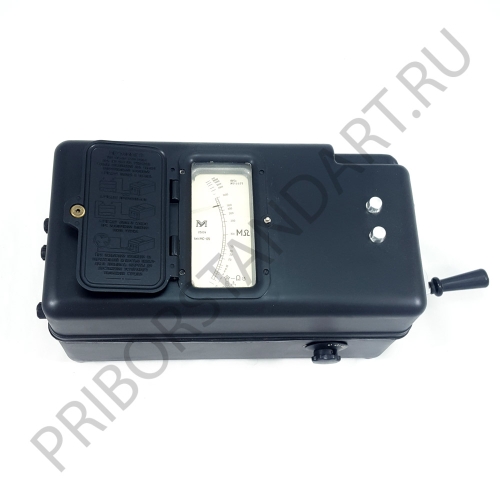

Мегомметр МС-05 выполнен в прочном переносном корпусе, рассчитанном на работу в полевых и цеховых условиях. На верхней панели размещены стрелочный индикатор с крупной шкалой, зажимы для подключения к объекту испытаний и рукоятка ручного генератора. Конструкция корпуса обеспечивает удобный захват и защиту от случайных ударов и загрязнений при переноске.

Внутри прибора находятся ручной генератор постоянного напряжения и логометрическая измерительная схема, которая преобразует ток через измеряемую изоляцию в отклонение стрелки. Механика генератора рассчитана на работу при реальной нестабильности скорости вращения рукоятки без существенного ухудшения точности. Высоковольтная часть и измерительные цепи имеют усиленную изоляцию, выдерживающую испытательное напряжение 3500 В частоты 50 Гц.

При эксплуатации мегомметра МС-05 рекомендуется поддерживать близкую к номинальной скорость вращения рукоятки, обеспечивать надежный контакт зажимов с объектом, очищать измеряемые поверхности от загрязнений и влаги, а также выдерживать несколько секунд после начала вращения для стабилизации показаний на высоких сопротивлениях. Для работы в шахтах обязательно соблюдение правил по контролю рудничной атмосферы и требований безопасности.

Преимущества применения мегомметра МС-05

• высокое испытательное напряжение 2500 В, позволяющее оценивать изоляцию оборудования с повышенными требованиями по пробивному напряжению;
• широкий диапазон измеряемых сопротивлений от долей мегома до 1000 МОм, охватывающий большинство практических задач по контролю изоляции;
• полностью автономная работа за счет ручного генератора не требуется внешнее питание от сети или батарей;
• устойчивость показаний к изменению скорости вращения рукоятки в пределах ±20 % от номинала;
• возможность применения как на поверхности, так и в шахтах при соблюдении условий эксплуатации;
• усиленная изоляция внутренних цепей, выдерживающая испытательное напряжение 3500 В, и надежное механическое исполнение;
• простая конструкция, удобство эксплуатации и независимость от климатических условий в широком диапазоне температур и влажности.
