Миллиомметр Е6-18/1 лабораторный прибор для измерения малых сопротивлений
Миллиомметр Е6-18/1 это специализированный измерительный прибор для высокоточного измерения очень малых сопротивлений постоянному току. Прибор используют для контроля переходных сопротивлений контактов, шинопроводов, сварных и болтовых соединений, сопротивления обмоток электрических машин, трансформаторов, дросселей, шунтов и других элементов с низким сопротивлением. Е6-18/1 обеспечивает измерение в миллиомном и субмиллиомном диапазоне и применяется в метрологических, заводских и ремонтных лабораториях, а также на испытательных стендах.
Назначение и области применения миллиомметра Е6-18/1
Основная задача прибора Е6-18/1 - точное и воспроизводимое измерение низких сопротивлений, где обычные омметры не обеспечивают требуемой точности. Прибор применяют для:
- измерения сопротивления обмоток электродвигателей, трансформаторов, электромагнитов, катушек индуктивности;
- контроля переходного сопротивления контактных соединений, токоведущих шин, клеммных и болтовых соединений;
- проверки шунтов, измерительных резисторов и других элементов с малым номинальным сопротивлением;
- оценки качества сварных, пайочных и опрессованных соединений по сопротивлению контакта;
- испытаний и диагностики высокоточных токовых измерительных цепей в составе КИПиА и стендового оборудования;
- использования в метрологических службах и электротехнических лабораториях при приемо сдаточных и периодических испытаниях.
Благодаря высокой чувствительности и использованию четырехпроводной схемы измерения миллиомметр Е6-18/1 позволяет надежно контролировать сопротивления, сравнимые по величине с сопротивлением проводов и контактных переходов.
Функциональные возможности и особенности Е6-18/1
Конструкция и измерительная схема миллиомметра Е6-18/1 ориентированы на минимизацию влияния подводящих проводников и нестабильности контактов. К основным особенностям прибора относятся:
- работа по четырехпроводной (двухтоковой и двухпотенциальной) схеме, что позволяет исключать вклад сопротивления проводов и зажимов в результат измерения;
- несколько диапазонов измерения низких сопротивлений, перекрывающих область от долей миллиома до единиц или десятков Ом в зависимости от исполнения;
- стабилизированный измерительный ток, обеспечивающий воспроизводимость показаний и уменьшение влияния внешних факторов;
- стрелочная или цифровая индикация (в зависимости от модификации) с удобной шкалой для визуального контроля значения сопротивления;
- повышенная устойчивость к влиянию контактного шума и нестабильных соединений за счет применения измерительных циклов с усреднением;
- возможность выполнения как отдельных измерений, так и серийного контроля деталей и узлов на производственных и испытательных участках;
- наличие зажимов и клемм для подключения измерительных проводов, а также возможность использования специализированных клещей или щупов.
Технические характеристики миллиомметра Е6-18/1
Конкретные числовые параметры зависят от исполнения прибора и указываются в его паспорте. Ниже приведены обобщенные характеристики, типичные для миллиомметров данного класса.
| Параметр | Характеристика |
|---|---|
| Тип прибора | лабораторный миллиомметр для измерения малых сопротивлений постоянному току |
| Измеряемая величина | сопротивление постоянному току в области малых значений |
| Диапазон измерения сопротивления | несколько поддиапазонов в области миллиомов и низких Ом, конкретные пределы задаются документацией |
| Схема измерения | четырехпроводная схема подключения с раздельными токовыми и потенциальными выводами |
| Измерительный ток | стабилизированный, подбирается в зависимости от диапазона для обеспечения необходимой чувствительности |
| Класс точности | рабочий лабораторный, допускаемая основная погрешность устанавливается техническими условиями |
| Тип индикации | стрелочная шкала или цифровой отсчет в зависимости от модификации |
| Питание | от сети переменного тока или встроенного источника питания по данным паспорта |
| Режим работы | длительный лабораторный при соблюдении нормируемых условий окружающей среды |
| Условия эксплуатации | закрытые помещения без конденсации влаги, в пределах указанного диапазона температур и влажности |
| Применение | метрологические, испытательные, ремонтные и производственные лаборатории |
Конструкция и эксплуатационные особенности

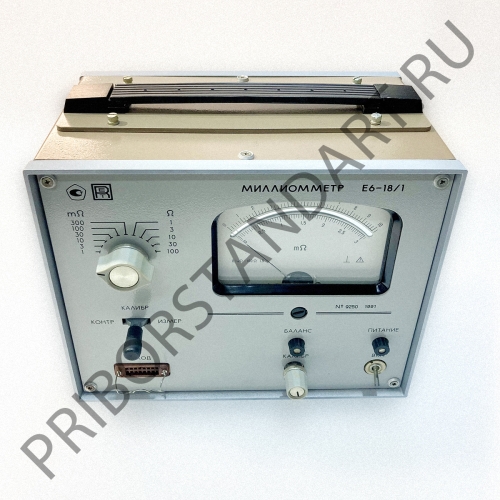

Миллиомметр Е6-18/1 обычно выполняется в настольном корпусе с фронтальной панелью, на которой находятся органы управления, элементы индикации и разъемы для подключения измерительных проводов. Конструкция корпуса рассчитана на стационарную работу на лабораторном столе или в составе измерительного стенда. Внутри прибора размещены источник стабилизированного измерительного тока, измерительный тракт, узлы индикации и блок питания.
Четырехпроводные клеммы разделяют цепи тока и измерения напряжения, что требует использования соответствующих измерительных проводов. Для получения корректных результатов рекомендуется обеспечивать надежный контакт щупов или клещей с измеряемым объектом, очищать поверхности от окислов и загрязнений, избегать лишних переходных соединений в цепи и выдерживать прибор до установления теплового режима в помещении.
Преимущества применения миллиомметра Е6-18/1
- специализация на измерении малых сопротивлений, недоступных для обычных омметров;
- четырехпроводная схема измерения, минимизирующая влияние подводящих проводников и контактных переходов;
- несколько диапазонов измерения, позволяющих работать как с очень низкими, так и с относительно более высокими сопротивлениями;
- возможность точного контроля качества контактов, шунтов, обмоток и высокоточных резистивных элементов;
- лабораторное исполнение, подходящее для длительной эксплуатации на стендах и рабочих местах инженеров и метрологов;
- удобная индикация и понятные органы управления, облегчающие повседневную эксплуатацию и серийные измерения.
