Омметр Ф410 электронный измеритель сопротивления постоянному току
Омметр Ф410 это переносной электронный прибор для измерения сопротивления постоянному току в широком диапазоне от низких до высоких значений. Прибор работает в трех основных поддиапазонах до 100 Ом, до 100 кОм и до 10 МОм, имеет стрелочную индикацию и выполняет установление показаний примерно за 4 с после подключения. Ф410 может питаться как от сети 220 В, так и от комплекта сухих элементов, а брызгозащищенный корпус и расширенный климатический диапазон эксплуатации позволяют использовать омметр не только в лаборатории, но и при выездных работах.
Назначение и области применения омметра Ф410
Ф410 предназначен для измерения сопротивления постоянному току и применяется в следующих задачах:
- ремонт и наладка электроустановок, шкафов управления, силовых и сигнальных цепей;
- лабораторные измерения сопротивления элементов и цепей постоянного тока;
- контроль целостности и оценка сопротивления обмоток, резисторов, шунтов, нагревателей;
- проверка контактных соединений, клеммных колодок, соединительных линий;
- использование в ремонтных и сервисных службам как универсального омметра общего назначения;
- измерения в тяжелых климатических условиях при выездных испытаниях и обследованиях.
Благодаря сочетанию сетевого и автономного питания омметр Ф410 удобно использовать как стационарно на рабочем месте, так и при выездах на объект.
Функциональные возможности и особенности Ф410
Омметр Ф410 относится к электронным приборам со стрелочной индикацией и обладает следующими функциональными особенностями:
- измерение сопротивления постоянному току в трех диапазонах - до 100 Ом, до 100 кОм и до 10 МОм;
- стрелочное отсчетное устройство с длиной шкалы около 93 мм, обеспечивающее наглядный и точный визуальный отсчет;
- электронный измерительный тракт с быстрой установкой показаний в пределах примерно 4 с;
- возможность питания от сети 220 В или от шести сухих элементов типа 373 с суммарным напряжением 9 В;
- ограниченный ток потребления от батарей не более 200 мА, обеспечивающий разумное время автономной работы;
- брызгозащищенное исполнение корпуса, позволяющее эксплуатировать прибор в производственных и полевых условиях;
- соответствие требованиям ГОСТ 23706-79 и ГОСТ 22261-76 (группа 4) по устойчивости к климатическим и механическим воздействиям.
Такая комбинация характеристик делает Ф410 удобным омметром общего назначения для большинства типовых задач по измерению сопротивления постоянному току.
Технические характеристики омметра Ф410
| Параметр | Значение |
|---|---|
| Тип прибора | электронный омметр для измерения сопротивления постоянному току |
| Назначение | измерение сопротивления постоянному току в электрических цепях и элементах |
| Диапазон измерений сопротивления | 0 - 100 Ом - 100 кОм - 10 МОм |
| Отсчетное устройство | стрелочный указатель, длина шкалы примерно 93 мм |
| Время установления показаний | до 4 с |
| Питание от сети | переменное напряжение 220 В ±4,4 В, частота 50 Гц ±0,2 Гц |
| Питание от химических источников | шесть сухих элементов типа 373, суммарное номинальное напряжение 9 В |
| Ток потребления от сухих элементов | не более 200 мА |
| Потребляемая мощность от сети | около 10 Вт |
| Исполнение корпуса | брызгозащищенное, переносное |
| Соответствие стандартам | ГОСТ 23706-79, ТУ 25-04.2124-78, ГОСТ 22261-76 группа 4 |
| Диапазон рабочих температур | от -40 °C до +50 °C |
| Допустимая относительная влажность | до 95 % при температуре 35 °C |
| Габаритные размеры корпуса | примерно 240 × 145 × 182 мм |
| Масса | не более 4 кг |
Конструкция и эксплуатационные особенности

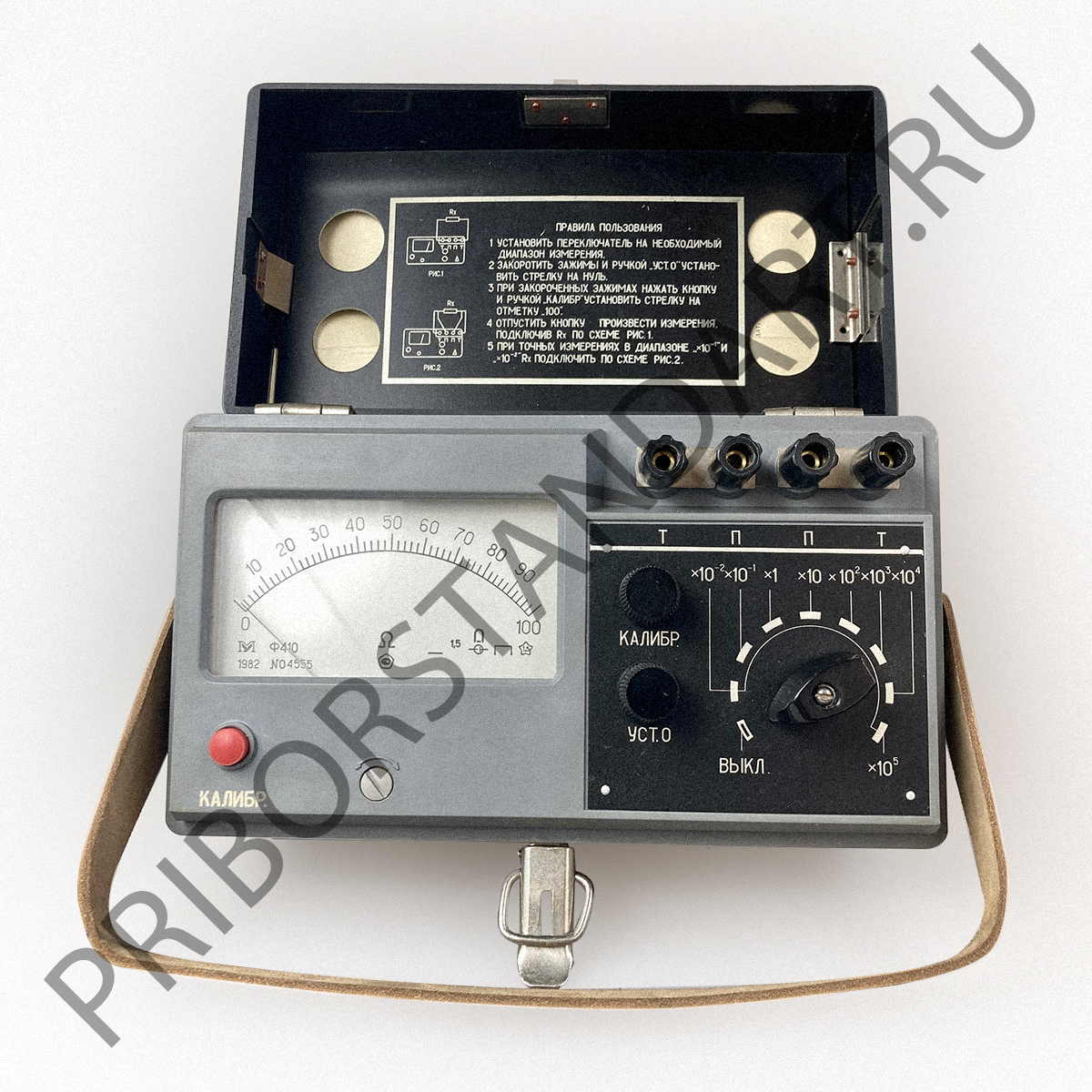

Омметр Ф410 выполнен в компактном настольном корпусе с ручкой для переноски и брызгозащитным исполнением. На лицевой панели расположены стрелочная шкала, органы управления режимом и диапазонами измерения, а также клеммы для подключения измеряемой цепи. Управление простое и интуитивное, что позволяет быстро приступать к работе даже персоналу с минимальным опытом.
Внутри прибора размещен электронный измерительный тракт, обеспечивающий преобразование сопротивления в управляющий сигнал для стрелочного индикатора. Конструктивное исполнение учитывает работу как от сети, так и от батарей, при этом цепи питания и измерения имеют достаточную развязку и защиту. Размещение элементов и экранирование рассчитаны на снижение влияния помех и обеспечение стабильности показаний во всем рабочем диапазоне температур.
При эксплуатации рекомендуется соблюдать требования по заземлению при работе от сети, контролировать состояние батарей при автономном питании и выполнять периодическую поверку прибора в установленные сроки. Для сохранения точности измерений важно не превышать допустимые условия по температуре и влажности и аккуратно обращаться с клеммами и соединительными проводами.
Преимущества применения омметра Ф410
- универсальный диапазон 0 - 100 Ом - 100 кОм - 10 МОм, перекрывающий большинство задач по измерению сопротивления постоянному току;
- стрелочная индикация с длинной шкалой около 93 мм, удобная для визуального контроля и приблизительной оценки динамики изменений;
- двойная система питания от сети 220 В и от сухих элементов 9 В для стационарной и выездной работы;
- быстрое установление показаний, позволяющее оперативно проводить серию измерений;
- брызгозащищенный корпус и расширенный климатический диапазон эксплуатации от -40 °C до +50 °C;
- соответствие действующим стандартам и устойчивость к механическим и климатическим воздействиям по ГОСТ 22261-76 группа 4;
- компактные габариты и умеренная масса при достаточной прочности и ремонтопригодности конструкции.
