Мера-имитатор ПрофКиП Р40116 лабораторный имитатор высоких сопротивлений постоянному току
Мера-имитатор ПрофКиП Р40116 - это лабораторный эталон сопротивления постоянному току с декодной установкой значения, предназначенный для воспроизведения высоких сопротивлений в широком диапазоне от 10 кОм до 1 ТОм. Прибор построен на базе высокостабильных прецизионных резисторов и обеспечивает малую погрешность во всем диапазоне, что позволяет применять его как рабочую меру при поверке измерительных приборов, калибровке измерительных каналов и при проведении высокоточных исследований.
Назначение и области применения меры-имитатора ПрофКиП Р40116
ПрофКиП Р40116 применяют как средство воспроизведения заданных значений электрического сопротивления постоянному току в измерительных и поверочных схемах. Основные области использования:
- поверка и калибровка мегомметров, микроомметров, измерителей сопротивления изоляции и других омметров высоких сопротивлений;
- настройка и проверка измерительных трактов в лабораториях метрологических и испытательных центров;
- формирование эталонных нагрузок при поверке высокоомных входов измерительных усилителей, регистраторов и электронных измерительных систем;
- использование в схемах 2- и 3-зажимного подключения как имитатора сопротивления по схеме "звезда" при поверке сложных измерительных устройств;
- учебные и исследовательские лаборатории, где требуются воспроизводимые и стабильные высокие сопротивления для экспериментов с диэлектриками и высокоомными цепями.
Широкий диапазон сопротивлений и нормированная погрешность по поддиапазонам позволяют использовать Р40116 как универсальную меру при работе с различными типами высокоомных измерительной аппаратуры.
Функциональные возможности и особенности ПрофКиП Р40116
Конструкция меры-имитатора ПрофКиП Р40116 выполнена по декадному принципу с возможностью работы в двух режимах подключения. Ключевые особенности:
- 9 декад сопротивления с дискретной установкой значения, что обеспечивает гибкий набор сопротивления во всем диапазоне;
- двухзажимное подключение в диапазоне 1·10^4 - 1·10^9 Ом для работы как магазина сопротивлений при поверке и калибровке приборов;
- трехзажимное подключение в диапазоне 1·10^9 - 1·10^12 Ом для уменьшения влияния утечек и паразитных сопротивлений при сверхвысоких значениях;
- имитация сопротивления по схеме "звезда" при трехзажимном включении, с фиксацией двух из трех лучей по декадам высоких номиналов;
- реализация ступеней на прецизионных резисторах с малым температурным коэффициентом, обеспечивающим стабильность во времени;
- нормированные пределы основной погрешности и долгосрочного отклонения для каждого поддиапазона сопротивлений, что упрощает расчет расширенной неопределенности при поверках.
Технические характеристики меры-имитатора ПрофКиП Р40116
| Параметр | Значение |
|---|---|
| Тип прибора | мера-имитатор сопротивления постоянному току |
| Назначение | воспроизведение высоких сопротивлений в измерительных и поверочных схемах |
| Количество декад | 9 |
| Номинальный диапазон сопротивлений | от 10 кОм до 1000 ГОм (1·10^4 - 1·10^12 Ом) |
| Диапазон при двухзажимном подключении | 1·10^4 - 1·10^9 Ом |
| Диапазон при трехзажимном подключении | 1·10^9 - 1·10^12 Ом |
| Пределы основной относительной погрешности воспроизведения сопротивления |
от 10^4 до 10^5 Ом - ±0,05 % от 10^5 до 10^7 Ом - ±0,02 % от 10^7 до 10^8 Ом - ±0,05 % от 10^8 до 10^10 Ом - ±0,1 % от 10^10 до 10^12 Ом - ±0,2 % |
| Относительное отклонение за год от номинала | по поддиапазонам соответствует пределам основной погрешности (±0,02 % - ±0,2 %) |
| Класс точности | от 0,05 до 0,2 в зависимости от поддиапазона |
| Номинальное и максимальное напряжение на ступени |
для 10^4 - 10^7 Ом - 25 В / 75 В для 10^7 - 10^8 Ом - 50 В / 250 В для 10^8 - 10^10 Ом - 100 В / 1000 В для 10^10 - 10^12 Ом - 2000 В / 3000 В |
| Схема имитации при трехзажимном включении | «звезда» с фиксированными сопротивлениями двух лучей, задаваемыми высокими декадами |
| Внесение в Госреестр средств измерений | РФ, номер 81129-20 |
| Межповерочный интервал | как правило 1 год |
| Габаритные размеры (высота×ширина×глубина) | 270×380×390 мм |
| Масса | не более 13 кг |
| Диапазон рабочих температур | от +18 °C до +22 °C |
| Относительная влажность при эксплуатации | от 30 % до 80 % без конденсации влаги |
| Атмосферное давление | от 84 до 106 кПа |
| Производитель | ПрофКиП, Россия |
Конструкция и эксплуатационные особенности

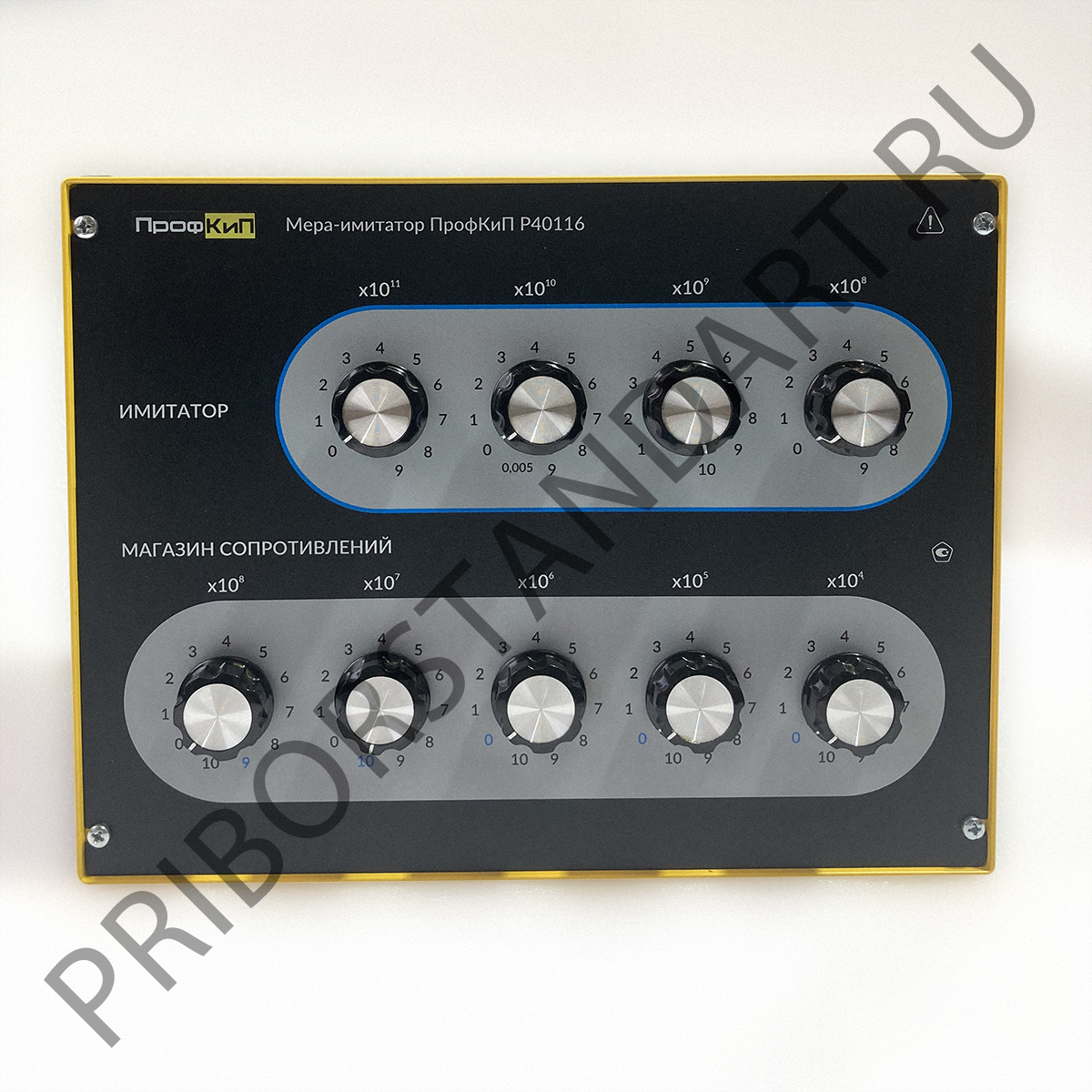

Мера-имитатор ПрофКиП Р40116 выполнена в настольном корпусе с наклонной лицевой панелью, на которой расположены девять декадных переключателей и клеммы для 2- и 3-зажимного подключения. Внутри корпуса размещены прецизионные резистивные сборки, подобранные по стабильности и температурному коэффициенту, а также коммутационные цепи, обеспечивающие минимальные переходные сопротивления и малое влияние утечек при работе с высокими сопротивлениями.
Конструкция трехзажимной схемы и имитатора по схеме "звезда" снижает влияние сопротивлений соединительных проводников и поверхности изоляции при измерениях в диапазоне до 10^12 Ом. Для сохранения паспортной точности рекомендуется выдерживать прибор в помещении до установления теплового равновесия, соблюдать ограничения по приложенному напряжению, поддерживать чистоту изоляционных поверхностей и оформлять периодическую поверку в соответствии с требованиями действующей эксплуатационной документации.
Преимущества применения ПрофКиП Р40116
- возможность воспроизведения сопротивлений от десятков килОм до тераОм в одном приборе;
- тонкая декодная установка с девятью декадами и нормированной погрешностью по поддиапазонам;
- два режима подключения - двухзажимный и трехзажимный - для оптимизации схемы при разных уровнях сопротивления;
- реализация имитации по схеме "звезда", удобной для поверки и настройки высокоомных измерительных систем;
- внесение в Госреестр средств измерений и наличие регламентированного межповерочного интервала;
- прочная лабораторная конструкция с расчетом на длительную эксплуатацию в метрологических и испытательных подразделениях.
