Магазин сопротивления Р4830/1 лабораторная многозначная мера для цепей постоянного тока
Магазин сопротивления Р4830/1 это лабораторный прибор, предназначенный для работы в цепях постоянного тока в качестве многозначной меры электрического сопротивления. Конструкция на основе декадных переключателей позволяет набирать требуемое значение сопротивления с заданным шагом и использовать прибор как опорный элемент в измерительных, поверочных и калибровочных схемах. Р4830/1 применяют в метрологических лабораториях, на стендах контроля и настройки измерительной аппаратуры, а также в конструкторских и учебных лабораториях.
Назначение и области применения магазина Р4830/1
Магазин Р4830/1 рассчитан на использование в качестве регулируемой меры сопротивления в высокоточных измерительных цепях. Основные области применения:
- поверка и калибровка омметров, мостов постоянного тока и измерительных каналов по сопротивлению;
- использование в качестве многозначной меры электрического сопротивления при измерении электрических и неэлектрических величин методом замещения;
- работа в составе метрологических и испытательных стендов при настройке, градуировке и проверке электронных и электроизмерительных приборов;
- реализация эталонных сопротивлений при разработке и исследовании датчиков, прецизионных схем измерения и преобразования;
- применение в учебных лабораториях вузов и колледжей для отработки методик точных измерений и работы с декадными мерами сопротивления.
Благодаря стабильности и повторяемости устанавливаемых значений магазин сопротивления Р4830/1 может использоваться в качестве рабочей меры при проведении поверочных и исследовательских работ.
Функциональные возможности и особенности Р4830/1
Конструкция магазина Р4830/1 позволяет формировать различные значения сопротивления в широком диапазоне с фиксированным шагом. К основным функциональным возможностям относятся:
- декадный принцип установки сопротивления с помощью нескольких переключателей, каждый из которых задает свой разряд;
- работа в цепях постоянного тока в качестве многозначной меры сопротивления при прямых и сравнительных измерениях;
- возможность применения в качестве переходной меры при измерениях методом замещения в составе мостовых схем;
- обеспечение высокой воспроизводимости установленного сопротивления при многократных переключениях декад;
- использование высокостабильных резистивных элементов с малым температурным коэффициентом для сохранения характеристик во времени;
- удобная передняя панель с наглядной разметкой декадных переключателей и клемм подключения, упрощающая работу персонала.
Технические характеристики магазина Р4830/1
Точные числовые значения параметров магазина сопротивления Р4830/1 указываются в паспорте прибора и эксплуатационной документации. Ниже приведен обобщенный набор характеристик, типичных для лабораторных декадных магазинов данного класса.
| Параметр | Характеристика |
|---|---|
| Тип прибора | лабораторный магазин сопротивления для цепей постоянного тока |
| Назначение | многозначная регулируемая мера электрического сопротивления |
| Принцип формирования сопротивления | декадная структура на основе набора резистивных элементов и переключателей |
| Количество декад | несколько декад с разными номиналами ступени, точное число указывается в паспорте прибора |
| Диапазон устанавливаемых сопротивлений | широкий диапазон от малых до средних значений сопротивления, конкретные пределы приводятся в технических данных |
| Шаг установки сопротивления | дискретный, определяется номиналами ступеней декод, как правило с минимальным шагом для младшей декады |
| Класс точности | рабочий лабораторный, конкретное значение класса и формула основной погрешности указаны в эксплуатационной документации |
| Основная погрешность | нормируется в процентах от установленного сопротивления с учетом числа активно задействованных декад |
| Дополнительная погрешность от температуры | ограничена и регламентируется паспортом, обычно выражается долей основной погрешности на фиксированный интервал температур |
| Род тока | постоянный ток |
| Максимально допустимая мощность на ступень | указывается в Вт для каждой ступени или группы ступеней, превышение приводит к ухудшению точности |
| Конструктивное исполнение | настольный прибор с монтажом узлов на жесткой панели, с выведенными клеммами и переключателями на фронтальную сторону |
| Условия эксплуатации | закрытые помещения, нормируемый диапазон температуры и влажности согласно паспорту |
| Габаритные размеры | настольное исполнение, конкретные размеры указаны в паспорте прибора |
| Масса | несколько килограммов, в зависимости от исполнения и комплектации |
| Заменяемые или аналогичные приборы | используется как функциональный аналог других лабораторных магазинов сопротивления соответствующего класса точности |
Конструкция и эксплуатационные особенности

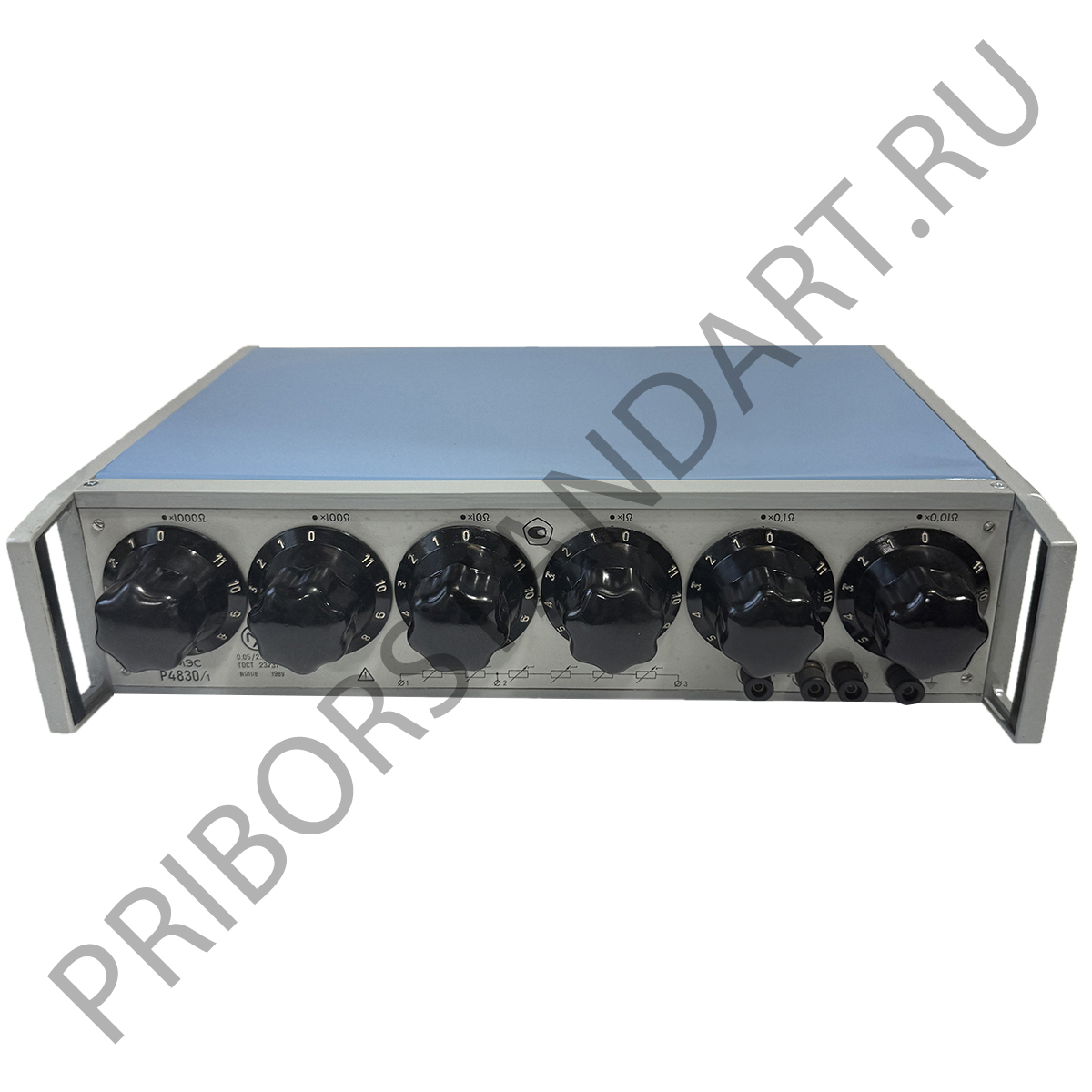

Все основные узлы магазина Р4830/1 смонтированы на жесткой панели, на лицевой стороне которой размещены декадные переключатели и клеммы подключения. Каждый переключатель отвечает за свой разряд сопротивления, а комбинирование их положений задает итоговое значение. Разметка шкал и надписей выполнена так, чтобы оператор мог быстро и однозначно установить требуемое сопротивление.
Внутри прибора установлены резистивные элементы, подобранные по точности и температурной стабильности. Для сохранения метрологических характеристик магазина рекомендуется не превышать указанную в паспорте мощность рассеяния на ступень, обеспечивать тепловое равновесие при точных измерениях и соблюдать условия эксплуатации. Периодическая поверка и техническое обслуживание позволяют сохранять указанный класс точности на протяжении всего срока службы.
Преимущества применения магазина Р4830/1
- возможность формирования широкого диапазона сопротивлений в одном приборе за счет декадной структуры;
- удобная и наглядная установка нужного значения сопротивления по разрядам;
- применимость в метрологических, испытательных и учебных лабораториях в качестве рабочей меры сопротивления;
- стабильность параметров при соблюдении нормальной мощности и условий эксплуатации;
- совместимость с типовыми лабораторными измерительными схемами и мостами постоянного тока;
- настольное исполнение, удобное для использования на измерительных стендах и рабочих местах инженера.
