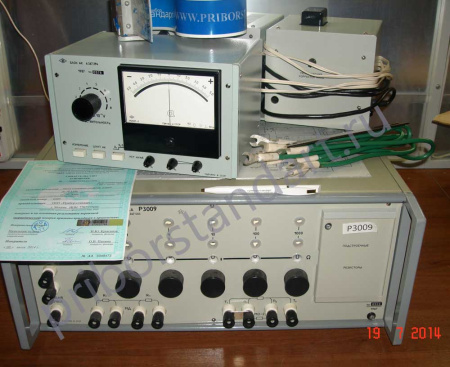

Мост Р3009 – высокоточный измерительный комплекс
Мост Р3009 представляет собой высокоточный измерительный комплекс, предназначенный для работы с электрическими сопротивлениями в сверхшироком диапазоне от 1e-8 Ом до 1.11111e10 Ом. Прибор используется в лабораторных условиях, метрологических службах и на производстве, где требуется точная оценка малых и сверхбольших сопротивлений постоянного тока. Конструкция моста обеспечивает стабильность показаний, надежность в работе и возможность длительной эксплуатации в широком температурном диапазоне.
Назначение и область применения
Р3009 применяется для измерения сопротивлений на постоянном токе с высоким уровнем точности. Прибор подходит для калибровки высокоточных элементов, проверки резистивных датчиков, диагностики кабельных линий и научно-исследовательских задач. Мост уравновешенного типа с поэлементной подстройкой позволяет проводить измерения даже при значительных перепадах влажности и температуры.
Основные характеристики
- Диапазон измерений сопротивления: 1e-8 Ом ... 1.11111e10 Ом
- Класс точности: 2 ... 0,01
- Тип прибора: одинарно-двойной мост постоянного тока
- Рабочая влажность: 25 ... 80%
- Рабочая температура: согласно техническим условиям прибора
- Заменяет: Р329, МОД-61, У309
- Общая масса: около 25 кг
Конструкция и исполнение
Мост состоит из трех функциональных модулей: блока измерительного, автокомпенсатора и усилителя. Такое раздельное исполнение обеспечивает высокую точность измерений и удобство обслуживания. Каждый блок имеет собственные регулировочные узлы и рассчитан на длительную эксплуатацию в лабораторных условиях.
Характеристики автокомпенсатора
- Чувствительность по шкале: от 10-1 до 10-8 В на деление
- Время установления показаний: до 4 секунд
- Коррекция нуля: до 45 мкВ в максимальном режиме
- Дрейф нуля за 30 минут: не более 1 мкВ
- Уровень шумов: не выше 0,03 мкВ от пика до пика
Габариты блоков
- Измерительный блок: 490 x 210 x 520 мм
- Блок автокомпенсатора: 240 x 225 x 150 мм
- Усилитель: 440 x 210 x 210 мм
- Масса блоков: 15 кг, 3 кг и 8 кг соответственно
Преимущества использования
- Очень широкий диапазон измеряемых сопротивлений
- Стабильная работа в условиях повышенной влажности
- Раздельная конструкция для повышения точности и удобства обслуживания
- Высокая чувствительность нулевого индикатора
- Надежность и долговечность
Мост Р3009 является надежным и точным прибором для измерения сопротивлений на постоянном токе, позволяя решать сложные метрологические и научные задачи. Благодаря широкому диапазону измерений и высокому классу точности прибор остается востребованным как в лабораториях, так и на производстве.
