Пробойная установка УПУ-10 для испытания изоляции до 10 кВ
Универсальная пробойная установка УПУ-10 предназначена для испытания электрической прочности изоляции переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности в диапазоне от 0 до 10 кВ. Прибор формирует высоковольтное напряжение, измеряет напряжение и ток утечки, а также контролирует срабатывание защиты по току. УПУ-10 применяют в электротехнических лабораториях, на заводах, в службах испытаний и диагностики кабелей, электрооборудования и средств защиты.
Назначение и области применения УПУ-10
Пробойная установка УПУ-10 используется как универсальный высоковольтный источник и измерительный комплекс при проведении испытаний:
- изоляции силовых кабелей и муфт;
- изоляции обмоток трансформаторов и электрических машин;
- ограничителей перенапряжений и разрядников;
- твердых диэлектриков, изоляционных деталей и материалов;
- диэлектрических перчаток, ковриков, штанг и других средств защиты;
- других объектов, для которых требуется испытание повышенным напряжением до 10 кВ.
Установка подходит как для периодических испытаний по регламенту, так и для исследовательских работ, когда необходимо подобрать режимы по уровню напряжения, длительности воздействия и допустимому току утечки.
Конструктивные особенности и функции

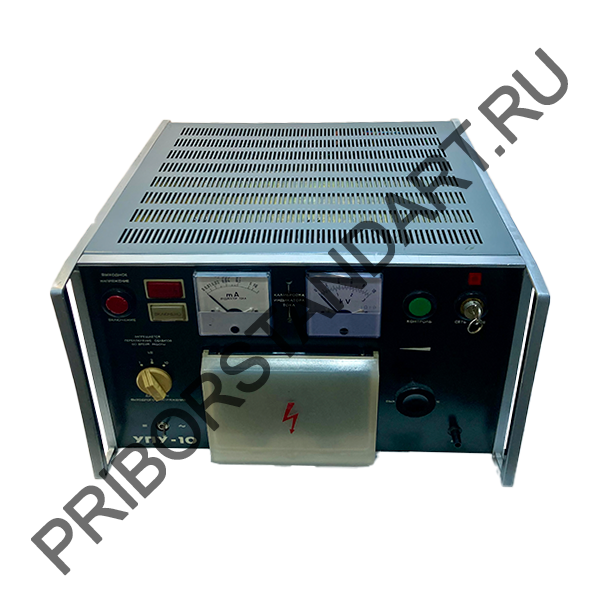

УПУ-10 выполнена как напольный или настольный блок с вынесенным высоковольтным выводом и встроенными измерительными приборами. Высоковольтное напряжение регулируется плавно, при этом оператор контролирует текущие значения по цифровой индикации напряжения, тока и времени выдержки. Для безопасности предусмотрены блокировки, заземляющие проводники и цепь автоматической защиты по току.
Ключевые функциональные возможности установки:
- генерация переменного синусоидального напряжения частотой 50 Гц до 10 кВ;
- получение выпрямленного напряжения отрицательной полярности до 10 кВ для испытаний постоянным током;
- измерение напряжения и тока утечки в цепи испытания с контролируемой погрешностью;
- плавная регулировка выходного напряжения на секторах 1 кВ, 3 кВ и 10 кВ;
- контроль максимального выходного тока и автоматическое отключение при пробое или превышении заданного порога;
- звуковая и световая сигнализация критических режимов в зависимости от исполнения.
Технические характеристики установки УПУ-10
| Параметр | Значение |
|---|---|
| Назначение | испытание электрической прочности изоляции переменным и выпрямленным напряжением, измерение напряжения и тока утечки |
| Диапазон выходного напряжения переменного тока | 0 - 10 кВ (сектора 1, 3, 10 кВ, плавная регулировка внутри сектора) |
| Диапазон выходного выпрямленного напряжения | 0 - 10 кВ отрицательной полярности |
| Форма переменного напряжения | синусоидальное, частота 50 Гц |
| Номинальный выходной ток | порядка 1 мА при длительной работе, допускается ток до 10 мА при выдержке более 1 с |
| Максимальный выходной ток | до 100 мА |
| Диапазон измерения напряжения | примерно 0,05 - 10 кВ по переменному и выпрямленному напряжению |
| Диапазон измерения тока | от единиц микромпер до 10 - 11 мА по переменному и постоянному току |
| Дискретность измерения напряжения | 1 В |
| Дискретность измерения тока | порядка 100 нА |
| Относительная погрешность установки и измерения напряжения | не более 3 % |
| Относительная погрешность измерения тока | не более 3 %, для специализированных исполнений до ±2 % |
| Порог срабатывания защиты по току | около 102 ±2 мА |
| Время отключения при пробое или превышении тока утечки более 100 мА | до 1 с |
| Мощность выходного трансформатора | около 1 кВт |
| Потребляемая мощность | не более 650 - 1000 ВА в зависимости от режима |
| Напряжение питающей сети | 220 В +22 В, однофазная сеть переменного тока |
| Частота питающей сети | 50 Гц |
Приведенные значения ориентированы по типовым паспортным данным пробойных установок УПУ-10 и могут незначительно отличаться в зависимости от конкретного исполнения и года выпуска.
Комплект поставки
Стандартный комплект поставки установки УПУ-10 обычно включает:
- универсальную пробойную установку УПУ-10;
- высоковольтный соединительный кабель;
- сетевой кабель;
- провод защитного заземления;
- элементы цепи блокировки крышки или ограждений в зависимости от исполнения;
- предохранители заданного номинала;
- паспорт и руководство по эксплуатации.
Условия эксплуатации
Пробойная установка УПУ-10 предназначена для работы в закрытых помещениях лабораторного или цехового типа. Типичные условия эксплуатации:
- температура окружающего воздуха около 10 - 35 °C;
- относительная влажность до 80 % при 25 °C без конденсации влаги;
- отсутствие вибраций и агрессивных газов, разрушающих изоляцию и металлические части;
- обязательное подключение к надежному контуру заземления.
Перед началом точных испытаний рекомендуется выдержать установку в рабочем помещении для термостабилизации и выполнить проверку цепи заземления и блокировок согласно инструкции.
Преимущества использования установки УПУ-10
- испытания изоляции переменным и выпрямленным напряжением до 10 кВ на одном приборе;
- измерение как напряжения, так и тока утечки с контролируемой погрешностью;
- плавная регулировка выходного напряжения и удобное деление по секторам 1, 3 и 10 кВ;
- встроенная защита по току с быстрым отключением при пробое или превышении допустимого тока утечки;
- возможность настройки порога срабатывания защиты и контроля корректности отключения;
- цифровая индикация параметров, повышающая удобство эксплуатации и исключающая ошибки отсчета;
- подход для испытаний широкого спектра кабельной продукции, оборудования и средств защиты.
Рекомендации по применению
При работе с УПУ-10 важно строго соблюдать требования техники безопасности: проверять заземление, использовать штатные ограждения и блокировки, не прикасаться к высоковольтным частям во время испытаний. Подбор режима по уровню напряжения, времени выдержки и допустимому току утечки следует выполнять с учетом нормативной документации на конкретный объект испытаний. Регулярная поверка и проверка работы токовой защиты позволяют сохранять метрологические характеристики установки и надежность контроля изоляции на протяжении всего срока службы.
