Описание

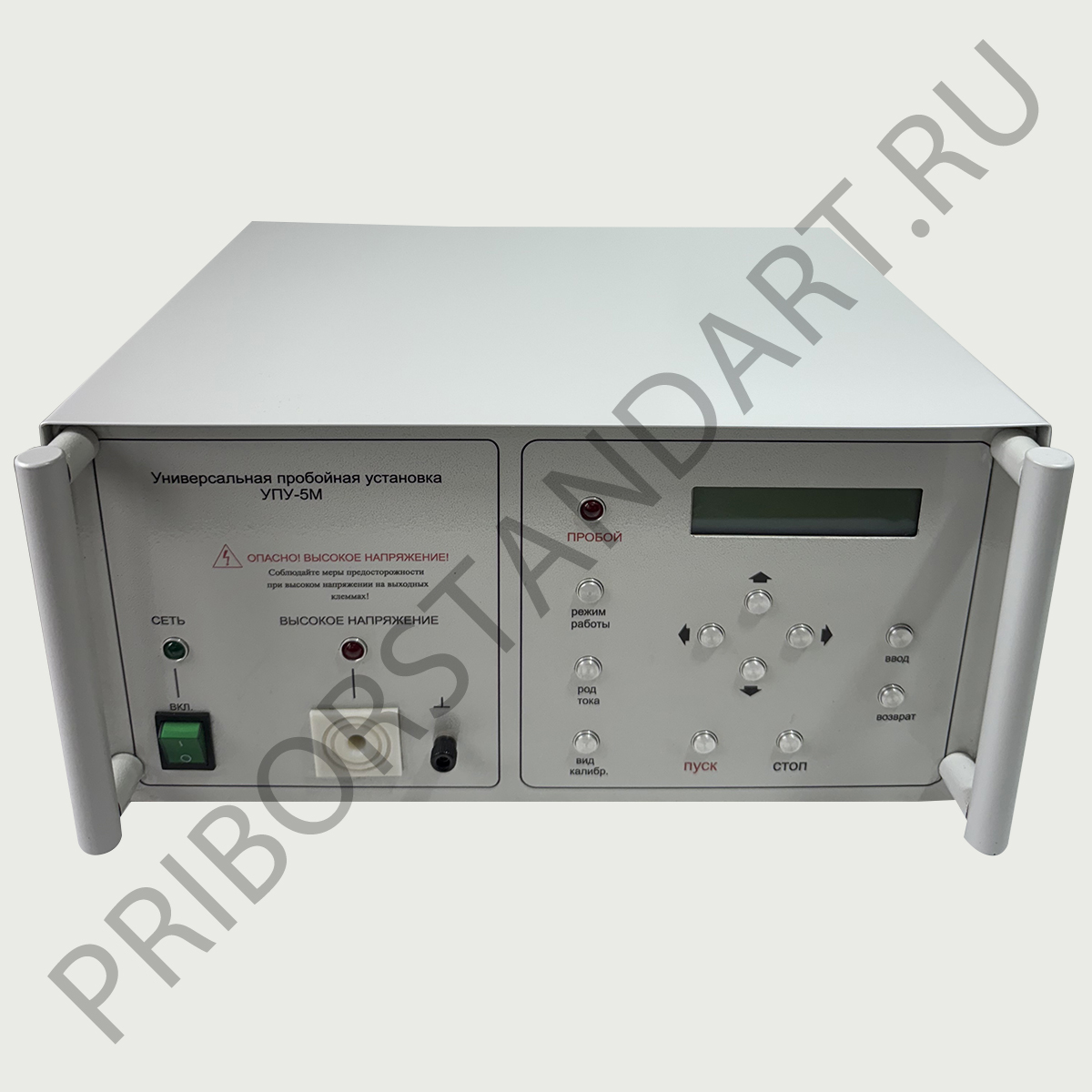

- Универсальная пробойная установка УПУ-5М предназначена для измерения электрической прочности изоляции при испытании постоянным или переменным напряжением до 6 кВ
- Испытательное напряжение до 6 кВ (постоянное или переменное).
- Широкий диапазон измерения тока утечки.
- Цифровая шкала.
- Ручной и автоматический режимы работы.
- Установка порогового значения тока утечки.
- Задание закона изменения напряжения для автоматического режима.
- Запоминание в энергонезависимой памяти и просмотр результатов последнего испытания.
Прибор настольного исполнения.
Основные технические характеристики прибора УПУ-5М (У):
- Диапазон задания выходного напряжения:
- постоянного, кВ: 0,2 - 6;
- переменного, кВ: 0,2 - 6.
- Дискретность задания выходного напряжения, кВ: 0,01.
- Постоянное напряжение: пульсации на холостом ходу в % от выходного напряжения, не более 5 %.
- Переменное напряжение:
- форма сигнала: синусоида;
- частота: 50 ± 1 Гц;
- коэффициент нелинейных искажений: не более 10 %.
- Погрешность задания выходного напряжения при нестабильности входного напряжения 2% в диапазоне 198-242В:
- постоянное: 0,2кВ - 6кВ, не более, 3%;
- переменное: 0,2кВ - 6кВ, не более, 3%.
- Измерение тока утечки (постоянного и переменного): 0,1-100 мА.
- Погрешность измерения тока утечки при нестабильности входного напряжения 2% в диапазоне 198-242В: 5 %.
- Диапазон установки порогового значения:
- напряжения: 0,2 - 6 КВ;
- тока утечки: 1-99 мА.
- Питание: 198-242В, 50 ± 1 Гц.
- Потребляемая мощность: менее 800 В*А.
