Прибор измерительный Ц4352 комбинированный стрелочный тестер с автозащитой
Комбинированный прибор Ц4352 - это стрелочный электроизмерительный тестер с автоматической защитой от электрических перегрузок, предназначенный для измерения тока и напряжения переменного тока синусоидальной формы, постоянного напряжения и сопротивления постоянному току. Широкий набор пределов, компактный корпус и встроенная защита делают Ц4352 удобным рабочим прибором для лабораторий, производственных участков, сервисных мастерских и учебных лабораторий.
Назначение и области применения прибора Ц4352
Прибор электроизмерительный комбинированный Ц4352 используют для ежедневного контроля и настройки электрических схем в разных областях электро- и радиотехники. Основные направления применения:
- проверка и регулировка блоков питания, трансформаторов, нагрузочных стендов и других узлов с переменным током;
- измерение постоянного напряжения в цепях питания, измерительных и управляющих цепях до сотен вольт;
- контроль тока нагрузки и тока покоя в цепях переменного и постоянного тока в пределах малых и средних значений;
- измерение сопротивления постоянному току при диагностике, подборе и проверке резисторов, обмоток и цепей;
- наладка и ремонт радиоэлектронной аппаратуры в цехах, сервисных центрах и на выездных работах;
- использование в учебных лабораториях как классического стрелочного комбинированного прибора.
Ц4352 удобно применять как базовый тестер на рабочем месте инженера наладчика, электромонтера или радиомеханика.
Функциональные возможности и особенности Ц4352
Прибор объединяет в одном корпусе функции амперметра, вольтметра и омметра. Ключевые особенности прибора Ц4352:
- измерение силы постоянного тока на нескольких поддиапазонах от долей миллиампера до единиц ампер;
- измерение силы переменного тока синусоидальной формы в аналогичном диапазоне;
- измерение постоянного напряжения на ряде поддиапазонов от десятков милливольт до сотен вольт;
- измерение переменного напряжения в сетевых цепях и на промежуточных уровнях до 900 В;
- измерение сопротивления постоянному току в диапазоне от сотен Ом до нескольких мегом;
- автоматическая защита от перегрузок, снижающая риск повреждения прибора при ошибках подключения или кратковременных превышениях сигнала;
- стрелочная индикация с наглядной шкалой, удобная для отслеживания изменения измеряемой величины;
- портативное исполнение с небольшими габаритами и массой, удобное для переноски и работы в стесненных условиях.
Технические характеристики прибора Ц4352
Ниже приведены основные технические характеристики комбинированного прибора Ц4352.
| Параметр | Значение |
|---|---|
| Тип прибора | стрелочный комбинированный электроизмерительный прибор с автоматической защитой |
| Измеряемые величины | сила и напряжение переменного тока синусоидальной формы, постоянное напряжение, сопротивление постоянному току |
| Диапазоны измерения постоянного напряжения | 0,075 В; 0,3 В; 1,5 В; 6 В; 30 В; 60 В; 150 В; 300 В; 600 В; 900 В |
| Основная погрешность по постоянному напряжению | ±1,0 % от конечного значения выбранного диапазона |
| Диапазоны измерения переменного напряжения | 0,3 В; 1,5 В; 6 В; 30 В; 60 В; 150 В; 300 В; 600 В; 900 В |
| Основная погрешность по переменному напряжению | ±1,5 % от конечного значения выбранного диапазона |
| Диапазоны измерения силы постоянного тока | 0,3 мА; 1,5 мА; 6 мА; 15 мА; 60 мА; 150 мА; 600 мА; 1500 мА; 6000 мА |
| Основная погрешность по силе постоянного тока | ±1,0 % от конечного значения диапазона |
| Диапазоны измерения силы переменного тока | 1,5 мА; 6 мА; 15 мА; 60 мА; 150 мА; 600 мА; 1500 мА; 6000 мА |
| Основная погрешность по силе переменного тока | ±1,5 % от конечного значения диапазона |
| Диапазоны измерения сопротивления | 0,2 кОм; 3 кОм; 30 кОм; 300 кОм; 3000 кОм |
| Основная погрешность по сопротивлению | ±1,0 % от конечного значения диапазона |
| Автоматическая защита | встроенная защита от электрических перегрузок на измерительных входах |
| Габаритные размеры | 215×115×90 мм |
| Масса | примерно 0,9 кг |
Конструкция и эксплуатационные особенности

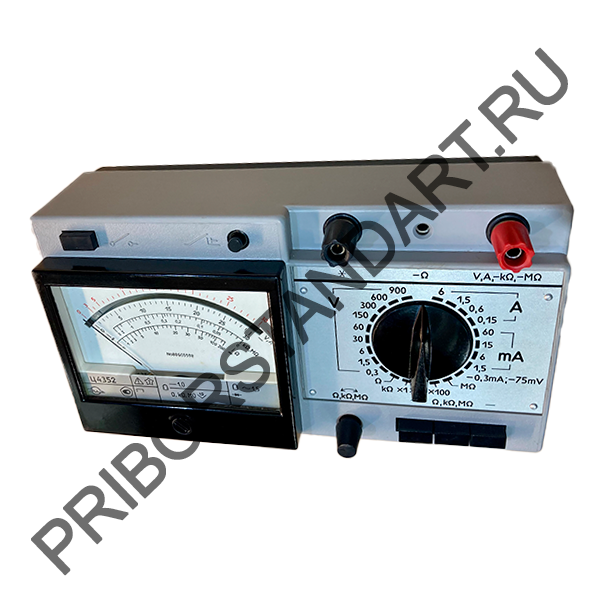

Прибор Ц4352 выполнен в компактном корпусе с лицевой панелью, на которой размещены стрелочный индикатор, переключатели пределов измерений и гнезда для подключения щупов. Конструкция органов управления позволяет быстро переключать режимы и поддиапазоны, не перегружая панель лишними элементами.
Автозащита срабатывает при ошибочном выборе диапазона или кратковременной перегрузке по току или напряжению, снижая вероятность выхода прибора из строя. При эксплуатации рекомендуется:
- предварительно оценивать уровень измеряемого сигнала и выбирать соответствующий верхний предел;
- постепенно переходить к более чувствительным диапазонам после уточнения уровня величины;
- соблюдать полярность при работе в режимах измерения постоянного напряжения;
- не превышать предельные значения по току и напряжению, указанные для каждого диапазона;
- избегать механических ударов и вибраций, так как прибор имеет чувствительный стрелочный механизм.
Преимущества применения прибора Ц4352
- совмещение функций амперметра, вольтметра и омметра в одном стрелочном приборе;
- широкие диапазоны измерения по току, напряжению и сопротивлению для типовых задач наладки и ремонта;
- автоматическая защита от перегрузок, повышающая надежность и долговечность прибора;
- приемлемая точность измерений для производственных, сервисных и учебных задач;
- компактные габариты и небольшая масса, удобные для переноски и работы в ограниченном пространстве;
- простая и понятная схема управления, подходящая для повседневного использования на рабочем месте специалиста.
