Прибор измерительный Ц4352 М1 комбинированный тестер тока, напряжения и сопротивления
Комбинированный измерительный прибор Ц4352 М1 (Ц-4352-М1, Ц4352-М1, Ц 4352 М1) предназначен для универсального контроля параметров электрических цепей. Один прибор позволяет измерять постоянный и переменный ток, постоянное и переменное напряжение, а также сопротивление. Благодаря широкому набору диапазонов и высокой точности Ц4352 М1 подходит для применения в лабораториях, на производстве, в сервисных центрах и учебных заведениях.
Назначение и области применения прибора Ц4352 М1
Прибор комбинированный Ц4352 М1 используют как универсальное средство измерений при:
- наладке и ремонте радиоэлектронной и электротехнической аппаратуры;
- контроле параметров цепей питания и сигналов постоянного и переменного тока;
- измерении токов нагрузки, токов покоя и токов утечки в различных узлах устройств;
- измерении низковольтных и высоковольтных участков схем до 1200 В;
- проверке и подборе резисторов и других элементов по сопротивлению;
- проведении учебных и лабораторных работ по электротехнике и электронике.
Благодаря автономному питанию прибор удобно использовать как на стационарном рабочем месте, так и при выездных работах.
Функциональные возможности и особенности Ц4352 М1
Конструкция комбинированного прибора Ц4352 М1 обеспечивает полный набор базовых измерений в одном корпусе. Основные функциональные особенности:
- измерение силы постоянного тока в широком диапазоне от долей миллиампера до амперных значений;
- измерение силы переменного тока в рабочих и перегрузочных режимах цепей;
- измерение постоянного напряжения от десятков милливольт до 1200 В;
- измерение переменного напряжения в сетевых и низкочастотных цепях, а также на повышенных частотах до нескольких килогерц;
- измерение сопротивления постоянному току в широком диапазоне от сотен Ом до мегом;
- входное сопротивление порядка 0,66 кОм/В на диапазонах постоянного и переменного тока, что обеспечивает предсказуемую нагрузку на исследуемую цепь;
- автономное питание измерительных цепей, позволяющее работать независимо от внешних источников.
Такое сочетание функций делает Ц4352 М1 полноценным комбинированным прибором для большинства типовых задач измерения в электронике и электротехнике.
Технические характеристики прибора Ц4352 М1
Основные технические параметры комбинированного прибора Ц4352 М1 представлены в таблице.
| Параметр | Значение |
|---|---|
| Измеряемые величины | постоянный и переменный ток, постоянное и переменное напряжение, сопротивление |
| Диапазон измерения силы постоянного тока | от 0,3 мА до 1500 мА |
| Диапазон измерения силы переменного тока | от 1,5 мА до 15000 мА |
| Диапазон измерения постоянного напряжения | от 0,075 В до 1200 В |
| Диапазон измерения переменного напряжения | от 0,075 В до 1200 В |
| Диапазон измерения сопротивления | от 0,2 кОм до 5000 кОм |
| Рабочий частотный диапазон | примерно от 45 Гц и 65 Гц до 10000 Гц в зависимости от поддиапазона |
| Входное сопротивление при измерении постоянного тока и напряжения | около 0,66 кОм/В |
| Входное сопротивление при измерении переменного тока и напряжения | около 0,66 кОм/В |
| Тип питания | автономное, от встроенного источника |
| Габаритные размеры | 215×115×90 мм |
| Масса прибора | около 1 кг |
Конструкция и эксплуатационные особенности

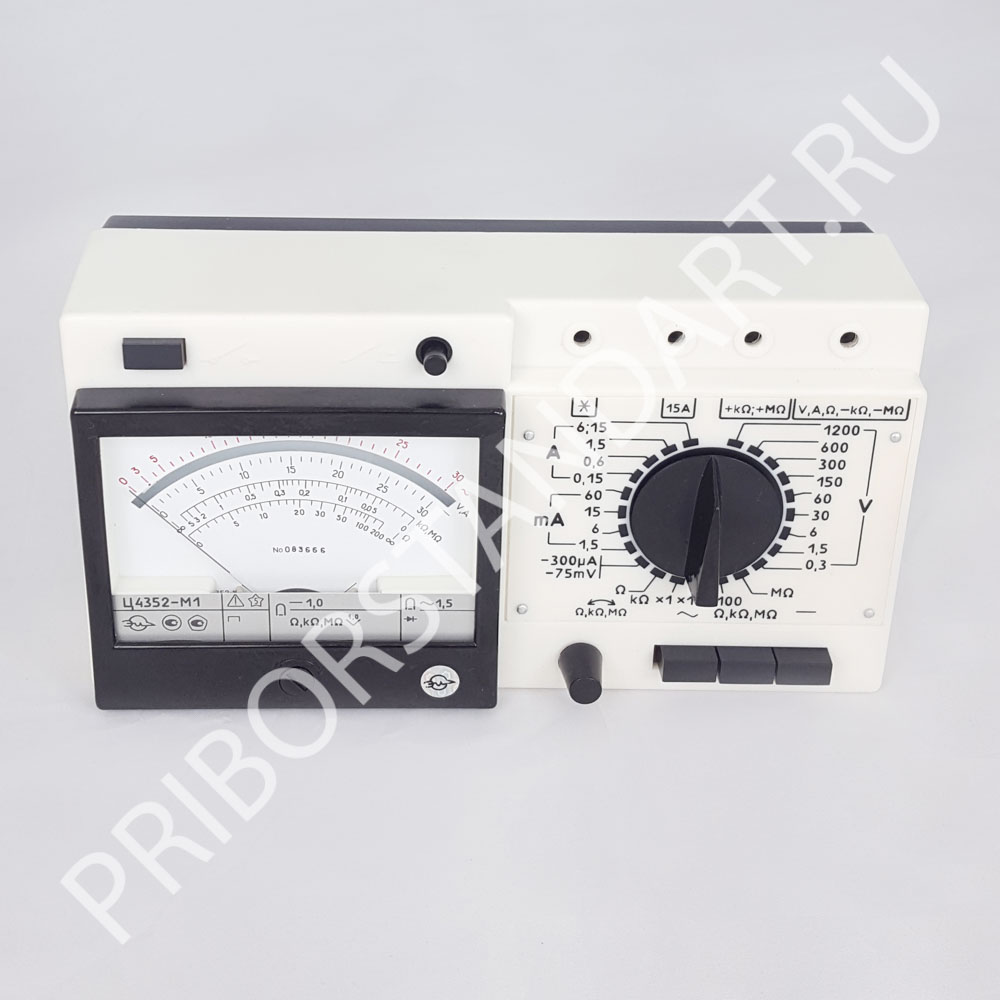

Прибор комбинированный Ц4352 М1 выполнен в компактном корпусе с фронтальной панелью, на которой размещены шкала измерительного механизма, переключатели режимов и диапазонов, а также гнезда для подключения щупов. Разметка шкалы и органов управления сделана так, чтобы обеспечить удобное переключение между измерениями тока, напряжения и сопротивления и минимизировать риск ошибочного выбора диапазона.
Автономное питание позволяет использовать прибор в полевых условиях, при выездном обслуживании и на объектах, где нет удобного доступа к сети. При работе рекомендуется заранее оценивать предполагаемый уровень измеряемой величины, выбирать соответствующий диапазон, избегать перегрузок по входу и соблюдать полярность при измерении постоянного тока и напряжения.
Надежность и условия эксплуатации
Изготовитель гарантирует соответствие прибора Ц4352 М1 требованиям технических условий при соблюдении пользователем правил хранения, транспортирования, монтажа и эксплуатации. Для сохранения заявленных характеристик следует:
- хранить прибор в сухих отапливаемых помещениях при соблюдении норм по температуре и влажности;
- предохранять корпус и клеммы от механических повреждений и загрязнений;
- не допускать превышения предельных значений по току и напряжению на выбранных диапазонах;
- вовремя заменять элементы автономного питания при снижении чувствительности или нестабильности показаний;
- периодически проводить поверку в соответствии с эксплуатационной документацией.
При соблюдении этих условий прибор измерительный Ц4352 М1 долго сохраняет точность и остается надежным универсальным средством контроля электрических параметров в лабораторной и производственной практике.
