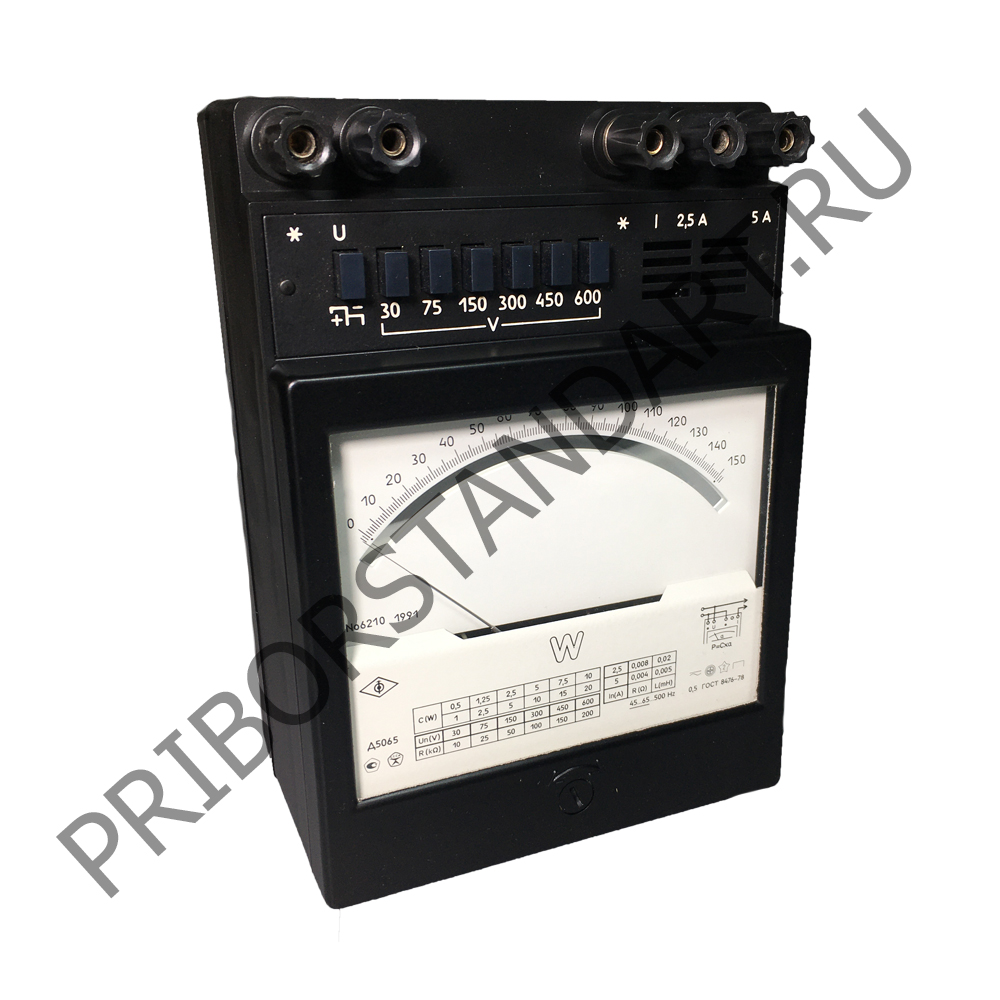

Ваттметр Д5065 для измерения активной мощности в однофазных цепях
Ваттметр Д5065 — переносной прибор ферродинамической системы, оснащенный подвижной частью на растяжках, что обеспечивает устойчивость показаний и высокую чувствительность. Он предназначен для измерения активной мощности в однофазных цепях постоянного и переменного тока. Прибор относится к классу точности 0,5 и поддерживает номинальные токи 2,5 А и 5 А при номинальных напряжениях от 30 до 600 В.
Назначение и применение
Д5065 применяется в электротехнических лабораториях, мастерских и на производственных объектах для контроля мощности, диагностики оборудования и проведения испытаний. Его используют при исследовании однофазных установок, при анализе нагрузок и при выполнении сервисных работ, где требуется надежный и компактный измерительный прибор.
Условия эксплуатации
Стандартное исполнение Д5065 рассчитано на работу в умеренном климате. Прибор предназначен для использования в закрытых сухих отапливаемых помещениях при температуре от 5 до 40 °C и относительной влажности до 90 % при 25 °C.
Модификация Д5065-04.1 разработана для эксплуатации в тропических условиях. Она позволяет использовать ваттметр в помещениях с кондиционированным и частично кондиционированным воздухом при температуре от 1 до 45 °C и влажности до 80 % при 25 °C.
Конструктивные особенности
Ферродинамическая система и подвижная часть на растяжках обеспечивают устойчивость показаний и минимальную чувствительность к вибрациям. Стрелочная индикация отличается плавностью хода благодаря демпфирующему механизму. Компактные размеры и небольшой вес делают прибор удобным для переноски и эксплуатации в условиях ограниченного пространства.
Технические характеристики
| Параметр | Значение |
|---|---|
| Система прибора | ферродинамическая, переносная |
| Номинальный ток | 2,5 А; 5 А |
| Номинальное напряжение | 30 В; 75 В; 150 В; 300 В; 450 В; 600 В |
| Класс точности | 0,5 |
| Номинальный коэффициент мощности | 1 |
| Ток параллельной цепи | 3 ± 0,06 мА |
| Нормальная область частот | 45 – 65 Гц |
| Рабочая область частот | свыше 65 – 500 Гц |
| Основная погрешность | ±0,5 % от конца диапазона |
| Погрешность при изменении напряжения ±20 % | ±0,5 % |
| Погрешность при отклонении частоты | ±0,5 % |
| Температурная дополнительная погрешность | ±0,5 % на каждые 10 °C |
| Время установления показаний | до 4 с при 20 ± 2 °C |
| Габариты | 140 × 195 × 92 мм |
| Масса | до 1,5 кг |
Преимущества ваттметра Д5065
- универсальность — работа и в цепях переменного, и постоянного тока;
- плавная и стабильная индикация благодаря ферродинамической системе;
- высокая устойчивость к изменениям внешней среды;
- компактность и малый вес для удобной переноски;
- расширенный диапазон рабочих частот;
- возможность применения в тропическом климате;
- достаточная точность для большинства практических и лабораторных задач.
Рекомендации по эксплуатации
Для получения точных результатов прибор следует размещать на ровной поверхности, избегать резких перепадов температуры и воздействия магнитных полей. Перед началом измерений рекомендуется предоставить прибору время для термической стабилизации. Соблюдение номинальных условий эксплуатации обеспечивает длительную и надежную работу ваттметра Д5065.
