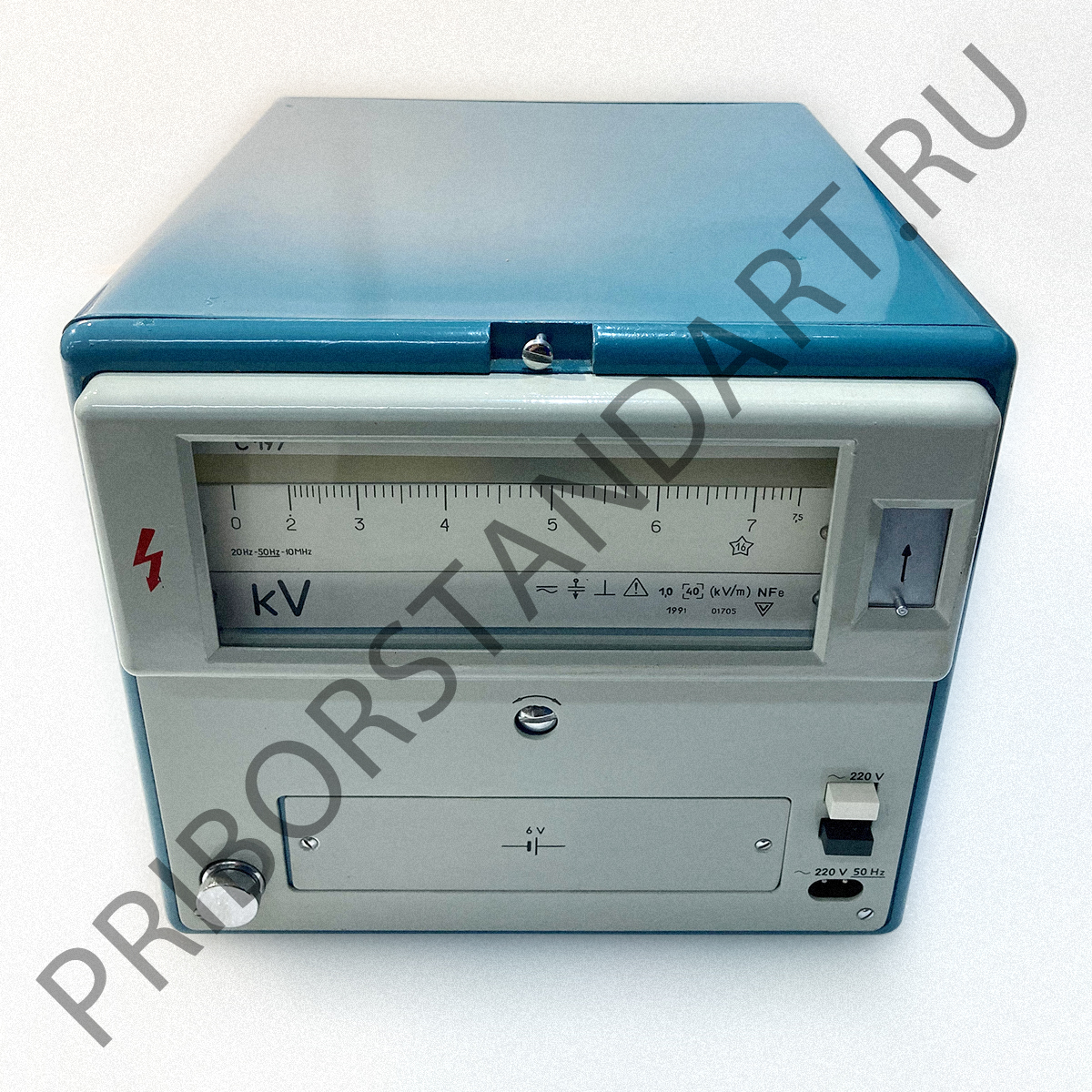

Киловольтметр С197 переносной электростатический измеритель высокого напряжения
Киловольтметр С197 это переносной высоковольтный измерительный прибор электростатической системы, предназначенный для контроля напряжения в цепях постоянного и переменного тока на уровнях, измеряемых в киловольтах. Прибор отличается очень большим входным сопротивлением и малой входной емкостью, поэтому практически не нагружает контролируемую цепь и может использоваться как с мощными источниками высокого напряжения, так и с высокоомными делителями и чувствительными измерительными установками. С197 рассчитан на эксплуатацию в лабораториях, на испытательных стендах и в цеховых условиях, где требуется надежный контроль высокого напряжения.
Назначение и области применения киловольтметра С197
Киловольтметр С197 применяют в высоковольтной технике, энергетике и приборостроении. Основные задачи, для которых его используют:
- измерение высокого постоянного напряжения на выходе выпрямителей, умножителей и лабораторных источников питания;
- контроль переменного напряжения при испытаниях изоляции кабельных линий, трансформаторов, высоковольтных вводов и испытательных камер;
- измерение напряжения на высоковольтных делителях при поверке и калибровке измерительных цепей;
- проверка и настройка высоковольтных испытательных установок для твердих, жидких и газообразных диэлектриков;
- использование как рабочего киловольтметра в метрологических и заводских лабораториях при приемо сдаточных и периодических испытаниях;
- контроль выходного напряжения специальных высоковольтных блоков в установках для исследований, плазменных, ускорительных и других комплексов.
Благодаря электростатическому принципу действия С197 одинаково пригоден для измерения как постоянного, так и переменного напряжения в пределах указанного для конкретного исполнения частотного диапазона.
Функциональные возможности и особенности С197
Киловольтметр С197 относится к электростатическим приборам с несколькими предельными диапазонами, позволяющими работать на разных уровнях высокого напряжения. Основные функциональные особенности прибора:
- несколько пределов измерения высокого напряжения постоянного и переменного тока, охватывающих диапазон от единиц до десятков киловольт в зависимости от исполнения;
- электростатическая измерительная система с очень большим входным сопротивлением и минимальным током через прибор, что критично при работе с высокоомными цепями;
- малая входная емкость, благодаря чему влияние С197 на распределение напряжения в объекте испытаний практически незначительно;
- световой способ отсчета показаний удобное наблюдение шкалы с безопасного расстояния, без необходимости приближаться к высоковольтной части установки;
- устойчивость показаний к изменению частоты в пределах нормируемого частотного диапазона для конкретного варианта киловольтметра;
- повышенная электрическая прочность изоляции между высоковольтным входом, корпусом и цепью осветителя, обеспечивающая безопасную эксплуатацию на номинальных и испытательных напряжениях;
- конструктивные элементы для надежного заземления корпуса и подключения стандартных высоковольтных проводов и штанг;
- переносное исполнение с возможностью транспортировки к месту проведения испытаний и работы на разных стендах.
За счет комбинации электростатической измерительной системы и светового отсчета С197 удобно применять в тех случаях, когда обычные стрелочные или цифровые приборы не обеспечивают достаточной электрической прочности, требуемого входного сопротивления или визуального контроля с безопасного расстояния.
Технические характеристики киловольтметра С197
| Параметр | Значение |
|---|---|
| Тип прибора | переносной киловольтметр электростатической системы со световым способом отсчета |
| Назначение | измерение высокого напряжения в цепях постоянного и переменного тока |
| Измеряемый вид напряжения | постоянное и переменное напряжение синусоидальной или близкой к синусоидальной формы |
| Диапазон измеряемых напряжений | несколько пределов в области единиц десятков киловольт точные номинальные значения пределов задаются паспортом прибора |
| Количество пределов измерения | многопредельный, как правило не менее трех диапазонов напряжения |
| Класс точности | не хуже 1,5 по основному пределу при нормальных условиях эксплуатации |
| Входное сопротивление | очень большое, ток через прибор определяется только емкостной составляющей высоковольтной системы |
| Входная емкость | единицы десятки пикофарад в зависимости от исполнения и схемы подключения |
| Частотная применимость | от постоянного тока до верхней частоты, указанной в паспорте прибора частотный диапазон подбирается под типовую высоковольтную аппаратуру |
| Способ отсчета показаний | световой отсчет шкалы с наблюдением через окно или экран |
| Время успокоения подвижной системы | как правило не более нескольких секунд, комфортных для серийных измерений |
| Испытательное напряжение изоляции | повышенное, с запасом относительно максимального рабочего уровня точные значения приводятся в технической документации |
| Изоляция цепи осветителя | галванически отделена от высоковольтной части и корпуса, выдерживает повышенное испытательное напряжение |
| Рабочее положение прибора | в соответствии с паспортом обычно горизонтальное или на специальной опоре возле испытательной установки |
| Условия эксплуатации | закрытые помещения, при соблюдении норм по температуре, влажности и отсутствию токопроводящей пыли |
| Климатическое исполнение | лабораторно цеховое, для эксплуатации в умеренном климате при нормированных условиях окружающей среды |
| Габаритные размеры | удлиненный корпус настольного или напольного типа конкретные размеры указаны в паспорте прибора |
| Масса | несколько килограммов, что позволяет переносить киловольтметр одним оператором |
Конструкция и эксплуатационные особенности
Киловольтметр С197 выполняется в вытянутом жестком корпусе, обеспечивающем необходимые изоляционные расстояния между высоковольтным входом и корпусом. На внешней стороне размещаются высоковольтный зажим или гнездо, клемма защитного заземления, органы выбора предела измерения и элементы управления подсветкой шкалы. Конструкция корпуса предусматривает устойчивую установку прибора на столе или специальной стойке рядом с высоковольтной установкой.
Внутри расположена электростатическая измерительная система набор неподвижных и подвижных электродов, образующих конденсатор, на который подается измеряемое напряжение. Возникающие электростатические силы создают момент, пропорциональный величине напряжения, и вызывают поворот подвижной системы, связанной с устройством светового отсчета. Благодаря этому электрическая часть измерительного механизма может быть надежно экранирована, а оператор наблюдает за показаниями в безопасной зоне.
Изоляция высоковольтной части выполнена с большим запасом по электрической прочности, применены материалы и конструктивные решения, минимизирующие поверхностные токи утечки и старение изоляции. Дополнительно обеспечено надежное разделение цепей осветителя и измерительной системы, чтобы любые возможные повреждения лампы или блока подсветки не влияли на высоковольтную часть.
При эксплуатации киловольтметра С197 необходимо строго соблюдать требования по технике безопасности при работе с высоким напряжением. Перед подключением прибора корпус должен быть надежно заземлен, а соединение с объектом испытаний выполняется штатными высоковольтными проводами или штангами, соответствующими требуемому классу напряжения. Не допускается работа при загрязнении изоляционных поверхностей токопроводящей пылью, влагой или следами коронирования на высоковольтных элементах.
Для поддержания паспортной точности рекомендуется периодически проводить поверку в аккредитованной лаборатории, регулярно осматривать изоляционные детали, очищать их от пыли и следов загрязнений, а также хранить прибор в сухом помещении при комнатной температуре. При переносе из холодного помещения в теплое перед включением необходимо дать прибору выстояться до исчезновения конденсата.
Преимущества применения киловольтметра С197
- электростатический принцип действия с очень большим входным сопротивлением и малой емкостью практически не нагружает контролируемый объект;
- несколько пределов измерения, перекрывающих диапазон от единиц до десятков киловольт и позволяющих подобрать оптимальный диапазон под конкретную задачу;
- световой отсчет шкалы, удобный для наблюдения показаний с безопасного расстояния и при размещении прибора внутри защитных ограждений;
- повышенная электрическая прочность изоляции и наличие штатной клеммы заземления, что повышает безопасность работы на высоком напряжении;
- переносное исполнение, удобное для использования на нескольких испытательных стендах и при выездных работах;
- устойчивость к внешним электромагнитным воздействиям и минимальное влияние на форму и уровень измеряемого напряжения;
- простая и надежная конструкция, рассчитанная на длительный срок службы при соблюдении регламента технического обслуживания и поверок.
