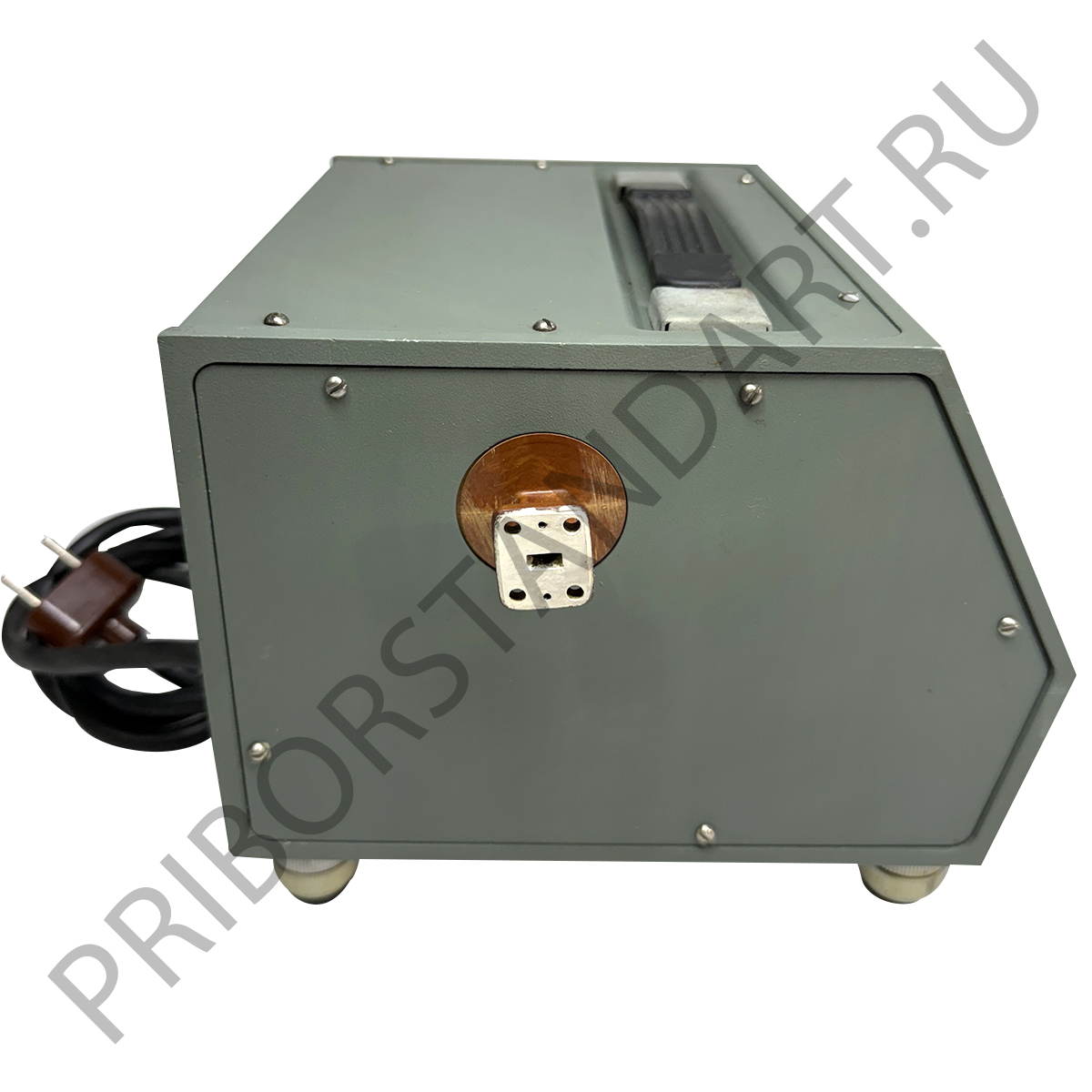

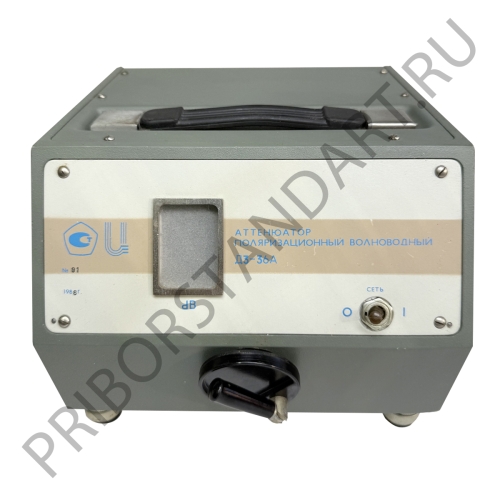

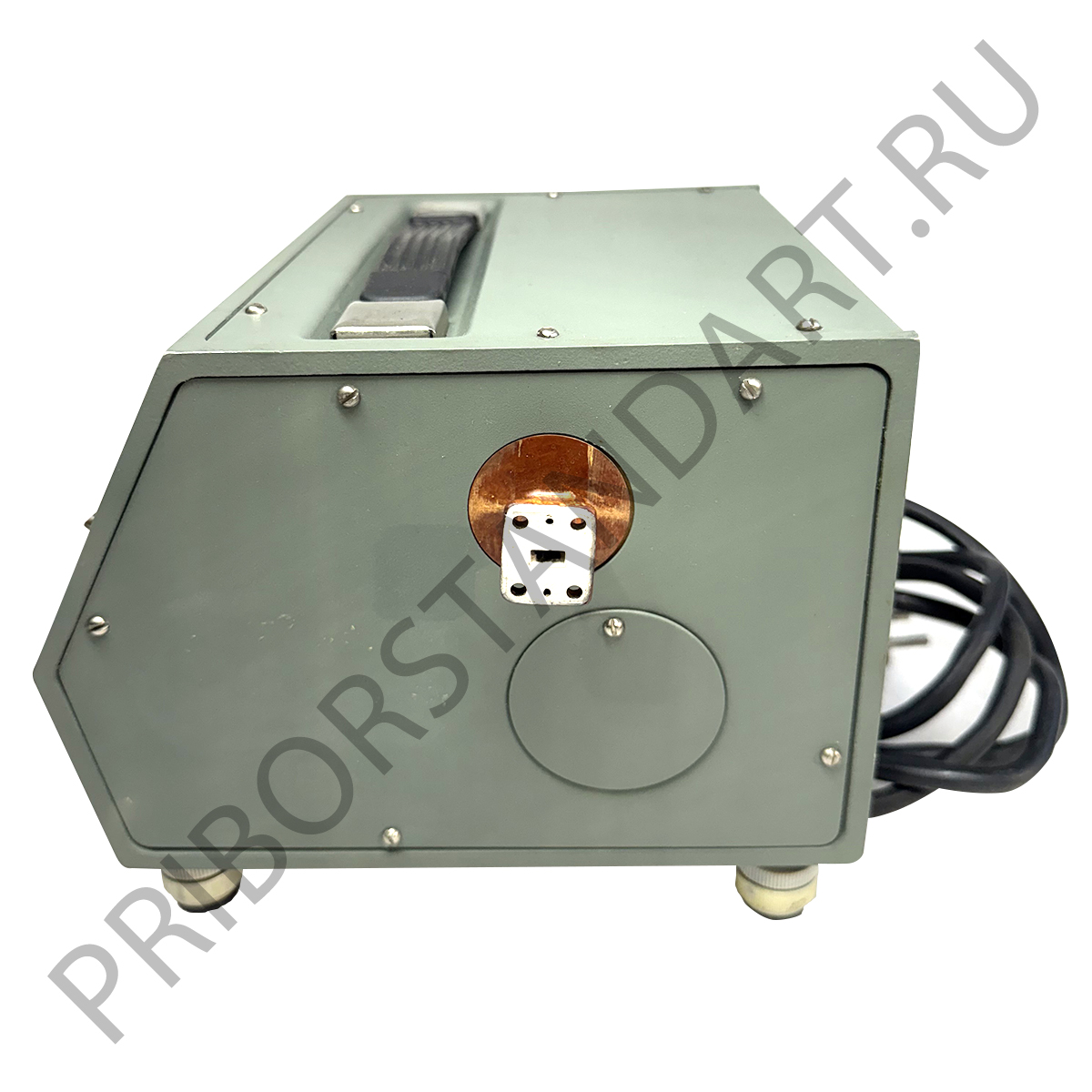

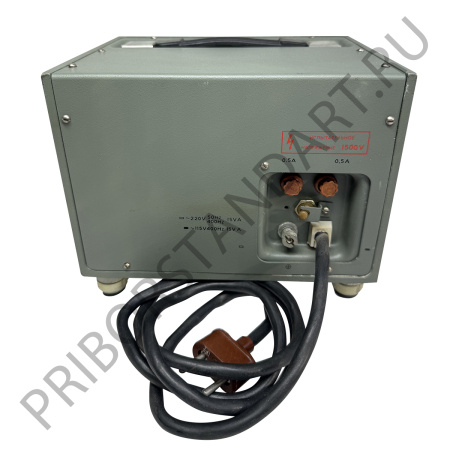

Аттенюатор Д3-36А — волноводный поляризационный аттенюатор СВЧ-диапазона
Аттенюатор Д3-36А предназначен для калиброванного ослабления СВЧ-сигналов в волноводных трактах. Он обеспечивает стабильную работу в диапазоне частот 25,86–37,5 ГГц, что делает его востребованным решением при калибровке, проверке и настройке волноводных систем, антенн, передающих и принимающих трактов, а также в лабораторных и измерительных установках.
Технические характеристики Д3-36А
- Диапазон рабочих частот: 25,86–37,5 ГГц :contentReference[oaicite:0]{index=0}
- Пределы ослабления: 0–70 дБ :contentReference[oaicite:1]{index=1}
- Начальное ослабление: 1 дБ :contentReference[oaicite:2]{index=2}
- Погрешность установки ослабления: до 60 дБ — 0,9 дБ, до 70 дБ — 1,41 дБ :contentReference[oaicite:3]{index=3}
- Максимальная допустимая нагрузочная мощность: 0,3 Вт :contentReference[oaicite:4]{index=4}
- КСВН (коэффициент стоячей волны): не более 1,2 :contentReference[oaicite:5]{index=5}
- ВЧ-тракт (волноводное сечение): 7,2 × 3,4 мм :contentReference[oaicite:6]{index=6}
- Габариты: 257 × 270 × 210 мм :contentReference[oaicite:7]{index=7}
- Масса прибора: 5,5 кг :contentReference[oaicite:8]{index=8}
Особенности и преимущества
Аттенюатор Д3-36А обеспечивает точное и плавное ослабление СВЧ-сигнала, позволяя снизить уровень от минимального — 1 дБ — до значительного затухания до 70 дБ. Это особенно важно при тестировании и настройке волноводных трактов, усилителей, передающих и принимающих систем, где требуется корректная калибровка сигнала.
Низкий коэффициент стоячей волны (не более 1,2) гарантирует хорошее согласование с волноводной линией и минимальные отражения, что снижает потери сигнала. Прибор допускает работу при мощности до 0,3 Вт, что делает его надёжным и для длительной эксплуатации. Волноводное сечение 7,2 × 3,4 мм и компактные габариты позволяют легко интегрировать аттенюатор в измерительные цепи и стенды.
Сферы применения
- Измерительные и испытательные лаборатории СВЧ-техники;
- Настройка и калибровка передатчиков, приёмников, усилителей и антенн;
- Работа с волноводными линиями, системами связи, радиолокационными и исследовательскими установками;
- Проверка аттенюаторов, фильтров, переключателей и других СВЧ-компонентов;
- Поверка, тестирование и метрологический контроль оборудования радиоэлектронной аппаратуры.
Почему выбирают Д3-36А
Д3-36А — это надёжный стандарт в сегменте поляризационных волноводных аттенюаторов. Он гарантирует стабильные характеристики ослабления, широкий диапазон рабочих частот, точную настройку и минимальные отражения. Прибор хорошо подходит для профессиональных задач, где важны точность, повторяемость измерений и долговечность оборудования.
