Генератор Г3-33

Генератор Г3-33 — представляет собой источник синусоидальных электрических колебаний звуковых и ультразвуковых частот. Прибор предназначенный для регулировки и испытания низкочастотных каскадов радиоаппаратуры.

Диапазон частот: от 20 до 200 000Гц.
Выходное сопротивление рассчитано на согласованные нагрузки 6; 60; 600 и 6000Ом.
Питание прибора: от сети переменного тока напряжением 220В частотой 50Гц.
Потребляемая мощность не превышает 150Вт.

Прибор рассчитан для применения в лабораторных и заводских условиях.

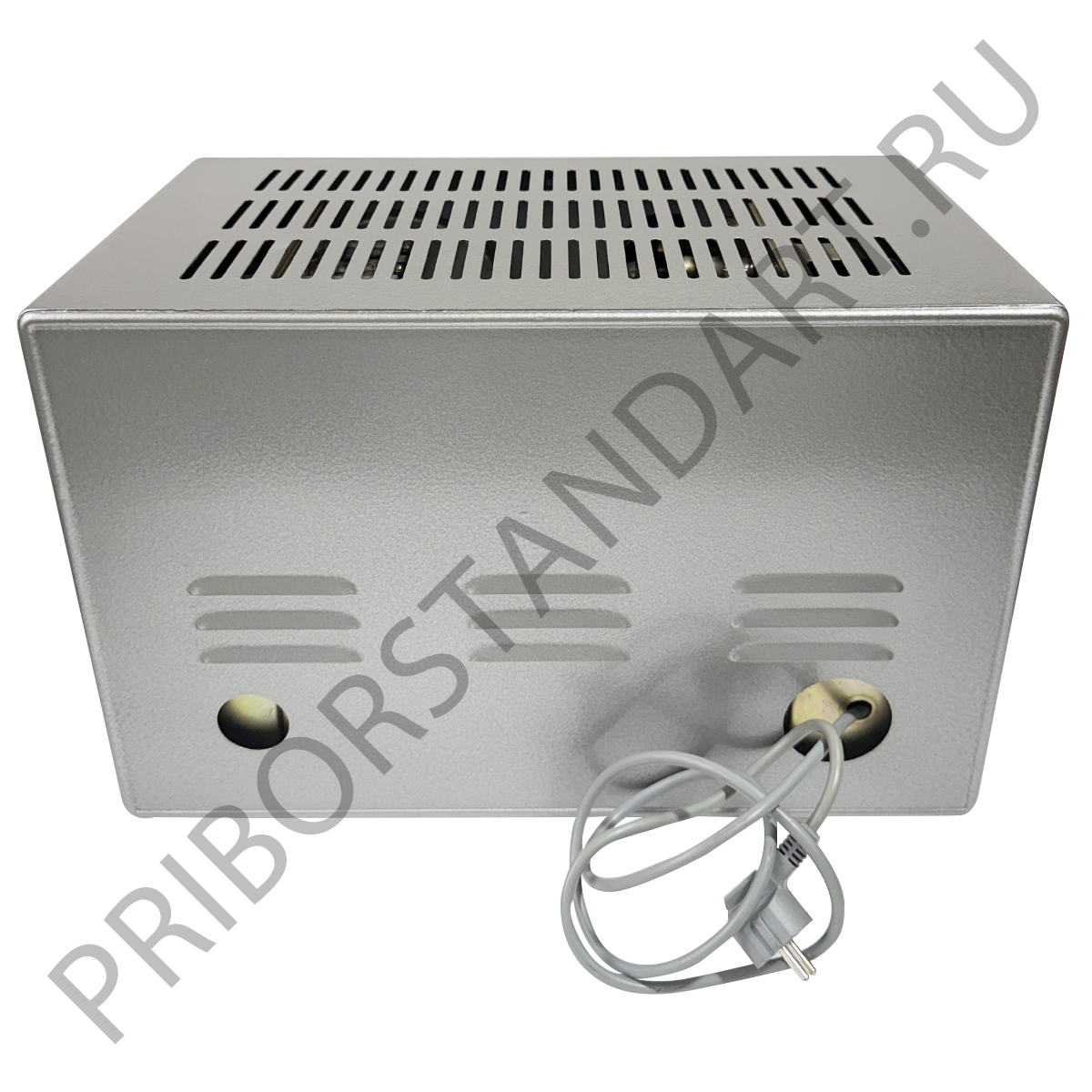

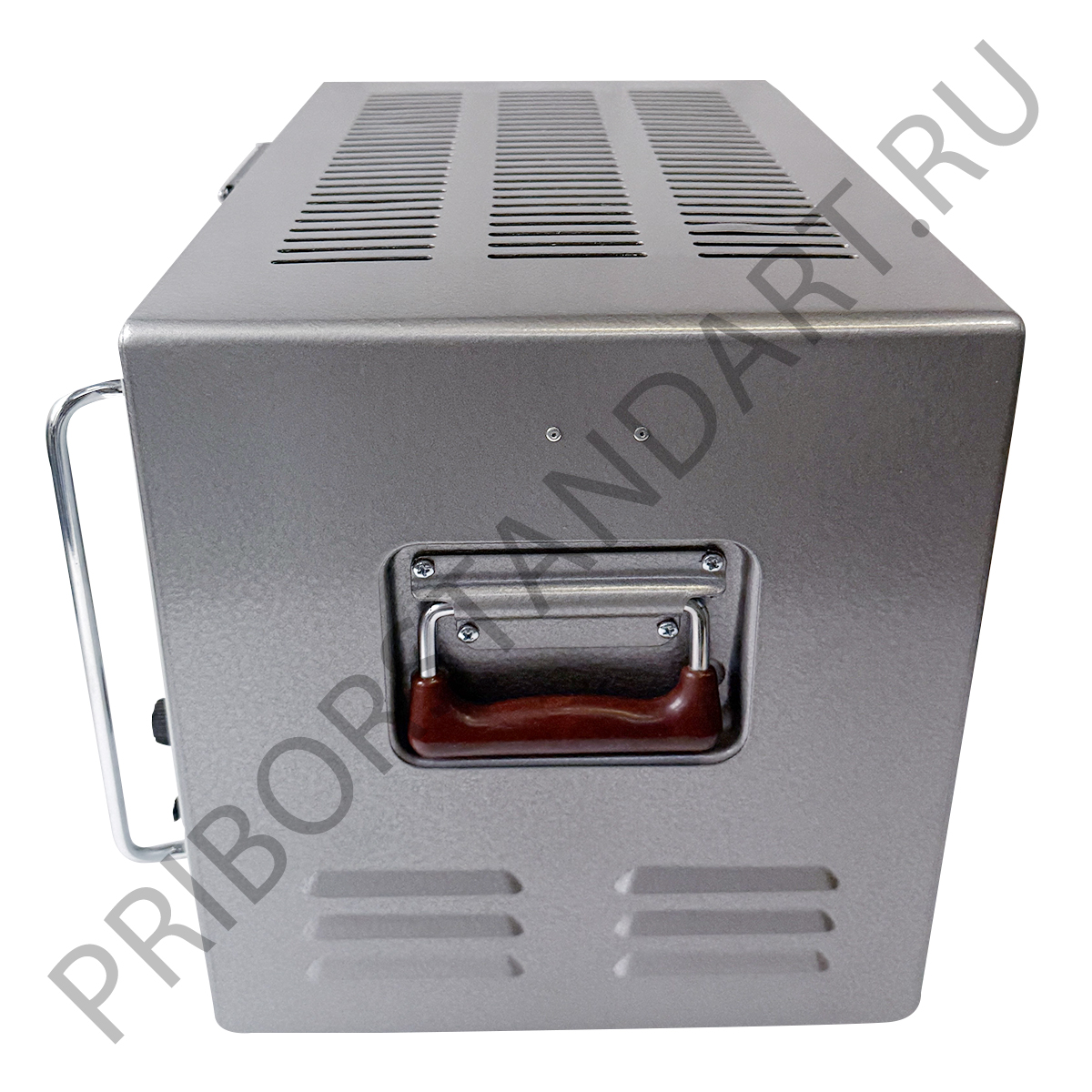

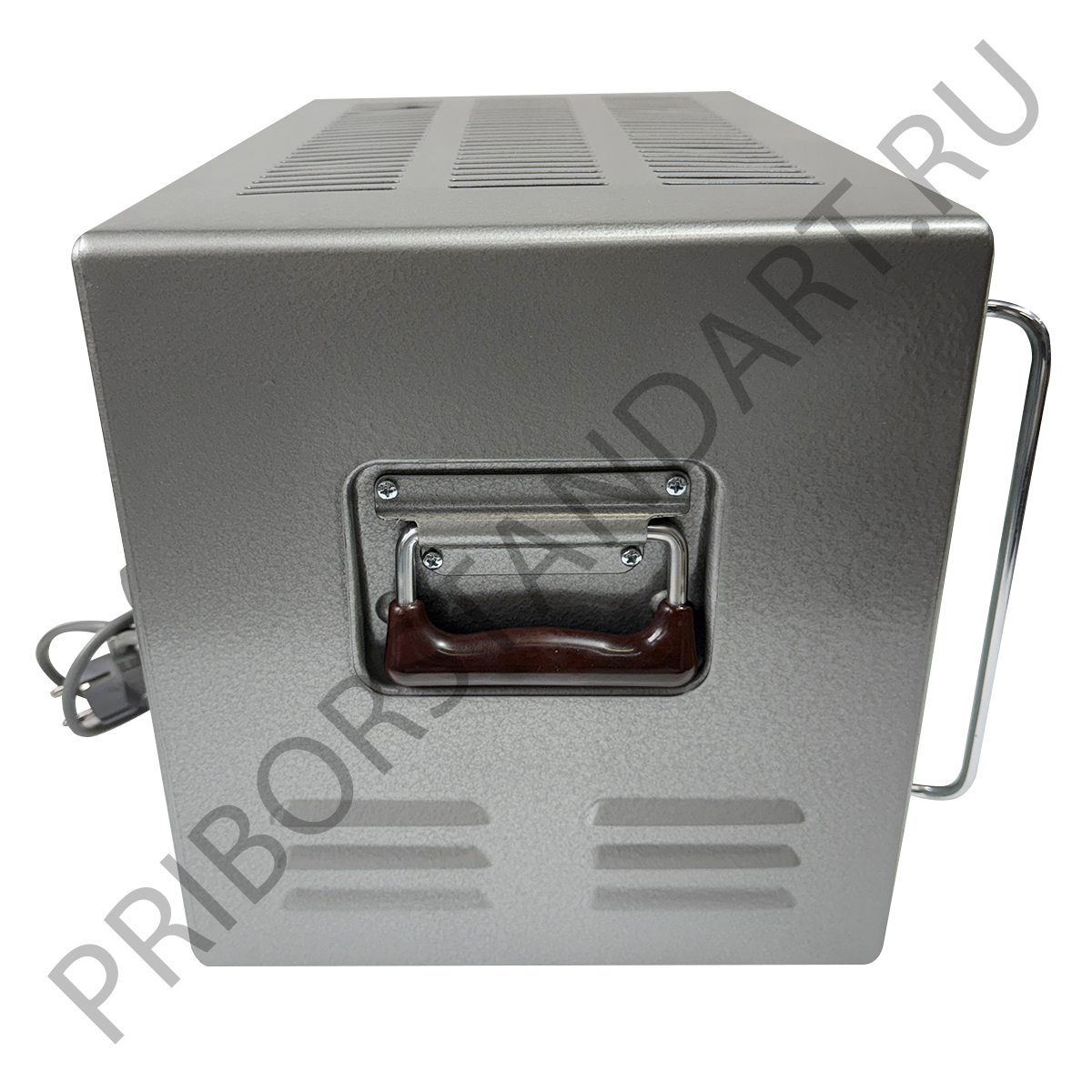

Генераторы Г3-33 — приборы настольного типа, состоящие из 3-х блоков, расположенных на разных шасси под углом 90 к низшему шасси. На нижнем горизонтальном шасси расположены: задающий генератор и выходное устройство, разделенные перегородкой. На правом вертикальном шасси расположен выходной усилитель, на левом — блок питания и вольтметр. Электрически все блоки соединены между собой кроссами, распаянными на монтажные колодки.

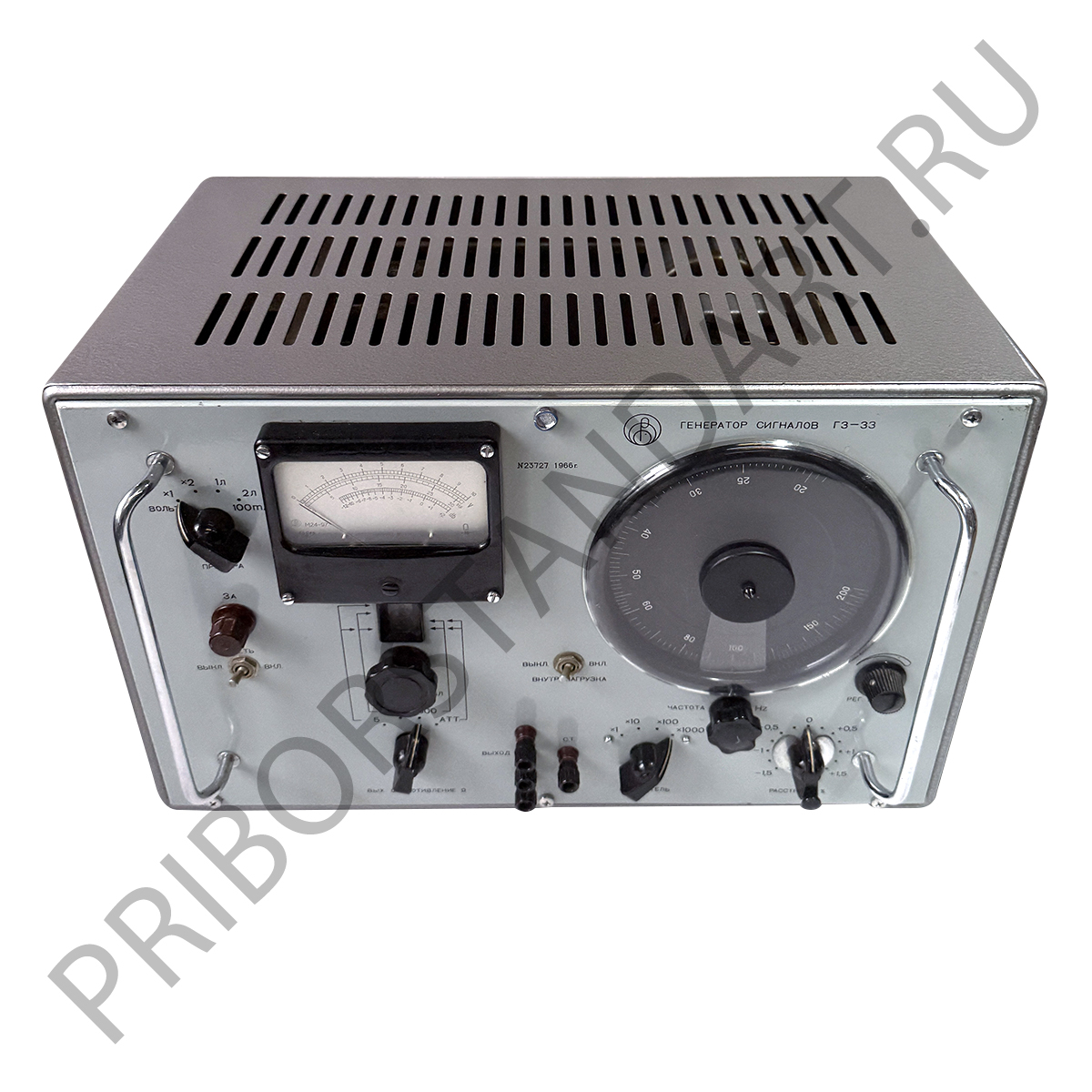

Частотная шкала генератора Г3-33 расположена за передней панелью и закрыта органическим стеклом. Для плавного вращения шкалы используется верньерное устройство. Все органы управления и индикатора выведены на переднюю панель н имеют соответствующую гравировку. Габариты генераторов Г3-33 составляют 550×350×360 мм, а вес — не более 30кг.

Технические характеристики Г3-33

Весь диапазон перекрывается при помощи четырех поддиапазонов:

1-й 20-200Гц;
2-й 200-2000Гц;
3-й 2000–20000Гц;
4-й 20000-200000Гц.

Уход частоты после 30 минут предварительного прогрева не превышает:

— за первый час работы 0,0025 °F Гц,
— за последующие семь часов работы 0,0015 °F Гц

Пределы плавной расстройки по частоте ±0,015 °F Гц.

Погрешность по частоте составляет ±(0,02 °F+1)Гц. Погрешность вводимой расстройки составляет ±(0,003 + 0,3)Гц.

Нормальная выходная мощность прибора генератор Г3-33 составляет 0,5Вт, а максимальная — 5Вт. Нелинейные искажения при нагрузке 600Ом, подключенной к выходу аттенюатора, не превышают:

— при выходной мощности 0,5Вт на частотах от 400 до 5000Гц — 0,3%;
— на частотах от 50 до 390Гц, от 5,1 до 20КГц — 0,7%;
— при выходной мощности 5Вт на частотах от 60 до 20 000Гц — 3%.

Неравномерность частотной характеристики относительно частоты 1000Гц при нагрузке 600Ом, подключенной к выходу аттенюатора, и номинальной мощности генераторов 0,5Вт не превышает ±0,5дБ в диапазоне частот от 20Гц до 20кГц и ±1дБ в диапазоне частот от 20 до 200кГц.

Генератор Г3-33 имеет выходное сопротивление, рассчитано на согласованные нагрузки 6; 60; 600 и 6000Ом. Изменение выходного напряжения осуществляется плавно, а также с помощью аттенюатора ступенями через 10дБ до 100дБ относительно выходного уровня.
Погрешность делений аттенюаторов при активной нагрузке 600Ом не превышает:

— +0,5дБ в диапазоне частот от 20 до 20000Гц для затуханий от +30 до -70дБ;
— ±0,5дБ в диапазоне частот от 20000 до 200000Гц для затуханий от +30 до -30дБ;
— ±1дБ в диапазоне частот от 20 000 до 200 000Гц для затуханий от -40 до +70дБ.

Напряжение на входе аттенюатора генератора Г3-33 контролируется стрелочным прибором, основная погрешность градуировки которого не превышает ±2,5% от верхнего предела измерения на частоте 1000Гц.
При изменении напряжения питания на ±10% выходное напряжение генератора меняется не более чем на ±2%.
Условия эксплуатации

Нормальными условиями работы генератора являются:

— температура окружающей среды — от +10С до +35С;
— относительная влажность — 60%;
— атмосферное давление — 750 мм.рт.ст.
