Генератор Г4-111

Генератор сигналов высокочастотный Г4-111 источник СВЧ для калибровки и настройки трактов

Генератор сигналов высокочастотный Г4-111 представляет собой мощный источник СВЧ колебаний с некалиброванным по мощности основным выходом. Прибор работает в диапазоне частот 6 17,85 ГГц и предназначен для испытаний, регулировки и поверки радиоэлектронной аппаратуры, измерительных трактов и антенно фидерных систем. Благодаря широкому диапазону частот и стабильным параметрам Г4-111 используют в лабораториях, метрологических службах и на производственных стендах.

Назначение и области применения Г4-111

Генератор Г4-111 применяют как универсальный СВЧ источник в задачах контроля и настройки:

• калибровка СВЧ измерителей мощности и ваттметров;
• измерение потерь, ослабления и коэффициента стоячей волны по напряжению в коаксиальных и волноводных линиях;
• оценка входных и выходных импедансов согласующих устройств и трактов передачи;
• настройка и проверка антенн, фидеров и антенно фидерных трактов в диапазоне до 17,85 ГГц;
• испытания и подбор смесительных и умножительных диодов, варакторов и других полупроводниковых СВЧ элементов;
• имитация помех или основного сигнала при проверке аппаратуры связи и радиолокационных систем.

Генератор может работать как в режиме непрерывной генерации, так и в режиме импульсной модуляции, что позволяет моделировать различные условия работы СВЧ трактов.

Режимы работы и функциональные возможности

Г4-111 относится к источникам с электронно управляемой перестройкой частоты и набором стандартных режимов для СВЧ измерений:

• получение непрерывного немодулированного сигнала в выбранной точке диапазона 6 17,85 ГГц;
• амплитудно импульсная модуляция (внутренняя и внешняя) для формирования пачек СВЧ импульсов;
• электронная перестройка частоты в полосе около 3 МГц вокруг выбранной центральной частоты;
• наружная импульсная модуляция от внешнего источника прямоугольных импульсов;
• отдельный выход для подключения электронно счетного частотомера через коаксиальную линию 7/3 мм с волновым сопротивлением 50 Ом.

Управление режимами выполняется с передней панели. На ней расположены органы выбора частоты, диапазона, режима модуляции и ослабления выходного сигнала.

Основные технические характеристики генератора Г4-111

Конструкция и условия эксплуатации

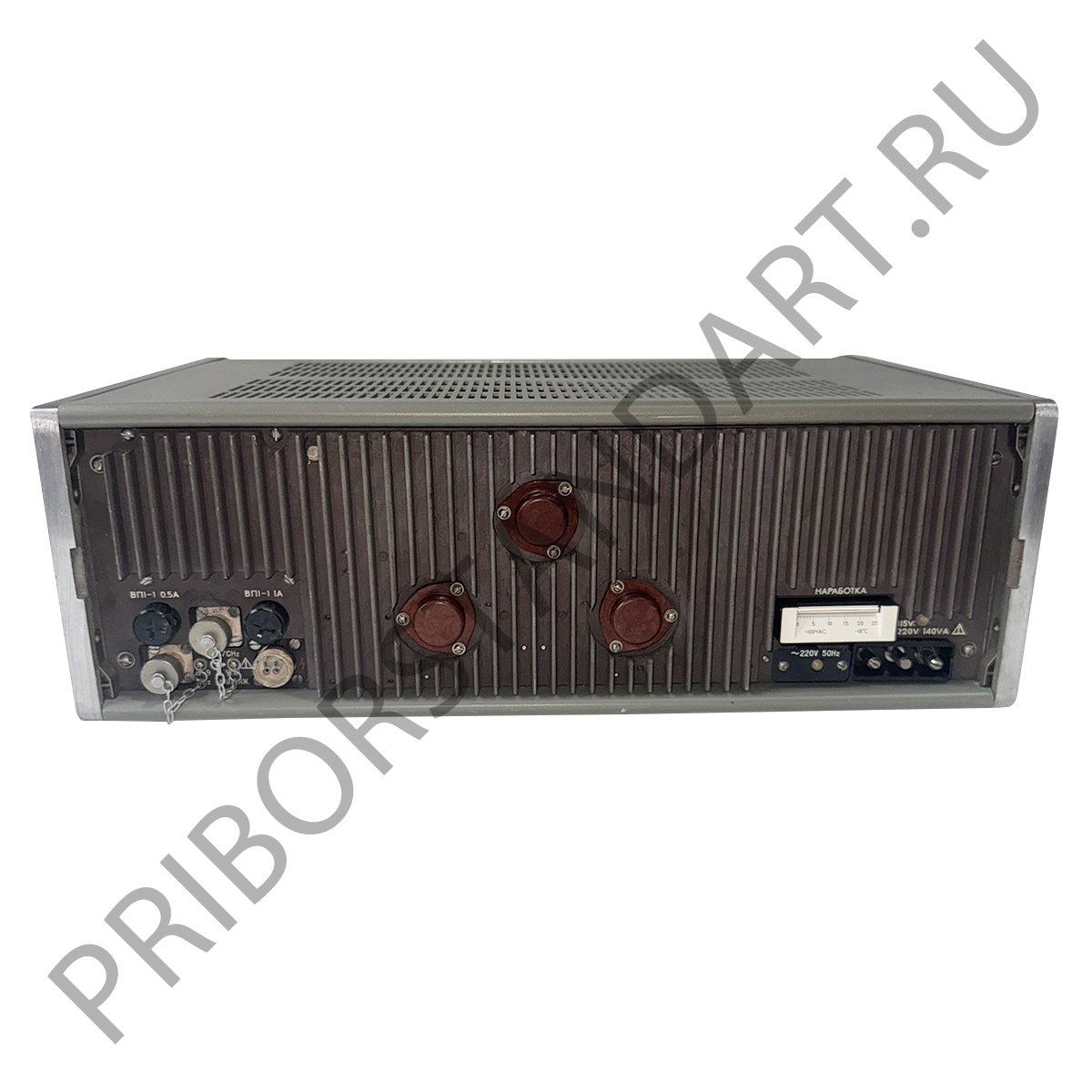

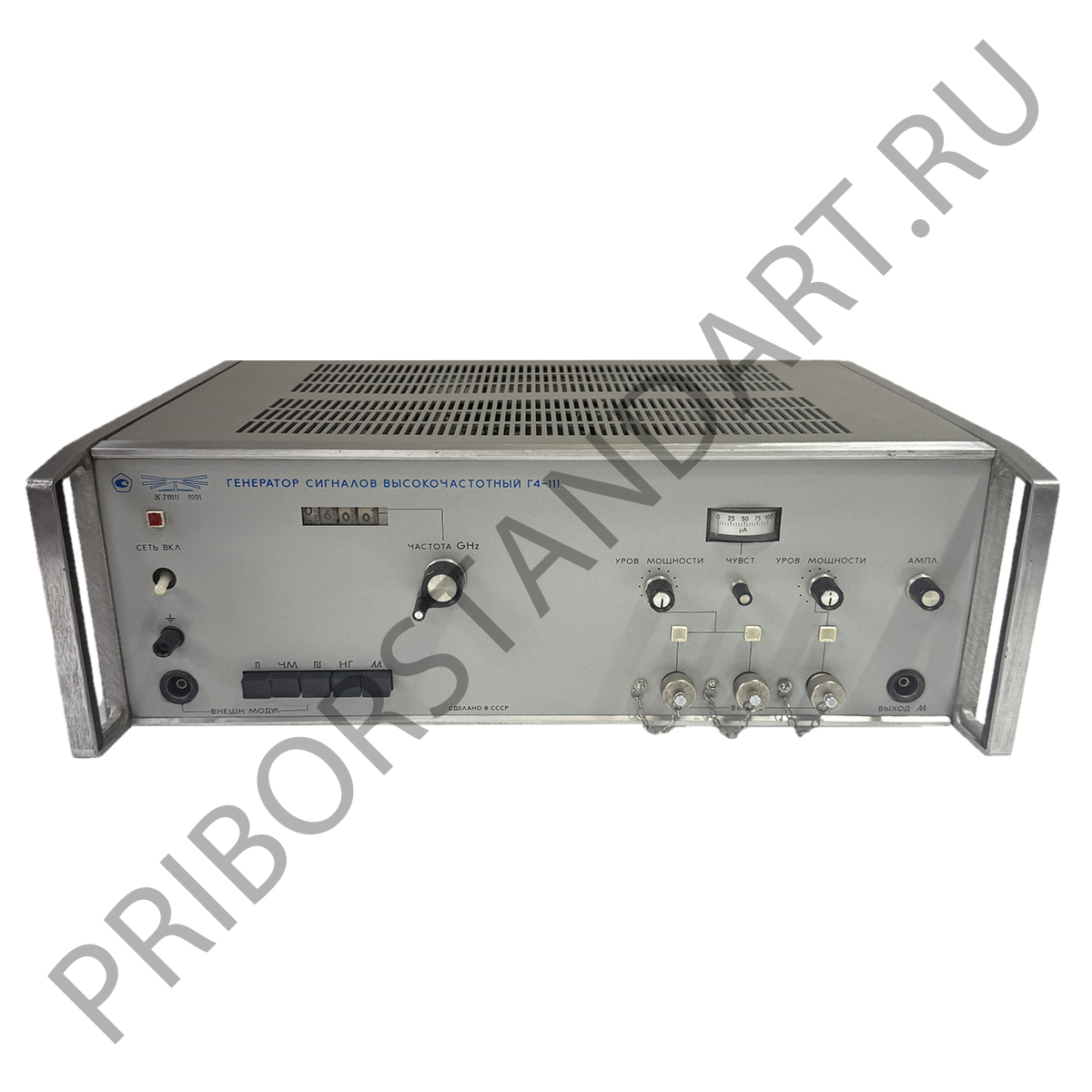

Генератор Г4-111 выполнен в металлическом корпусе стоечного формата. На передней панели расположены:

• органы настройки частоты и выбора поддиапазона;
• переключатели режимов работы немодулированный сигнал, импульсная модуляция;
• регулятор ослабления выходной мощности;
• разъем основного СВЧ выхода и выход для подключения частотомера;
• разъем управления внешней импульсной модуляцией.

Прибор рассчитывается на эксплуатацию в закрытых отапливаемых помещениях. Для получения паспортной точности требуется:

• обеспечить прогрев генератора до установившегося теплового режима перед точными измерениями;
• поддерживать температуру в пределах нормального лабораторного диапазона и избегать резких перепадов;
• подключать прибор к сети с защитным заземлением;
• использовать согласованные СВЧ кабели и нагрузку с волновым сопротивлением 50 Ом.

Преимущества применения генератора Г4-111

• широкий рабочий диапазон частот 6 17,85 ГГц в одном приборе;
• достаточная выходная мощность для калибровки измерителей мощности и проведения трактовых измерений;
• наличие встроенного аттенюатора с диапазоном ослабления 0 30 дБ для подбора уровня сигнала;
• режим импульсной модуляции с регулировкой параметров импульсов и возможностью внешнего управления;
• отдельный выход для подключения частотомера, упрощающий контроль частоты в процессе настроек;
• устойчивые во времени частотные и амплитудные характеристики при соблюдении условий эксплуатации.

Благодаря совокупности технических характеристик генератор сигналов высокочастотный Г4-111 может служить базовым СВЧ источником на измерительных стендах и в лабораториях, где требуется надежный и предсказуемый по параметрам сигнал в диапазоне до 17,85 ГГц.
