Генератор Г5-85

Генератор импульсов Г5-85 широкополосный источник наносекундных сигналов

Генератор импульсов Г5-85 это специализированный прибор для формирования высокоскоростных прямоугольных импульсов с наносекундной длительностью и частотой повторения вплоть до 1000 МГц. Он используется при разработке, настройке и проверке аналоговой и цифровой радиоизмерительной аппаратуры, логических и сверхбыстродействующих узлов, а также каналов связи с импульсно-кодовой модуляцией. Широкий диапазон частот, регулируемая длительность импульса и точная установка временного сдвига делают Г5-85 удобным инструментом для инженеров, занимающихся динамическими испытаниями и анализом быстродействия.

Назначение и области применения генератора Г5-85

Генератор Г5-85 относят к импульсным источникам сигналов сверхвысокого быстродействия. Его применяют для:

• регулировки и проверки аналоговой и цифровой радиоизмерительной аппаратуры с быстродействием до 1000 МГц;
• испытаний и оценки быстродействия полупроводниковых приборов, логических микросхем, триггеров, делителей частоты и других цифровых узлов;
• моделирования сигналов в системах импульсно-кодовой модуляции и высокоскоростных цифровых линиях передачи данных;
• формирования эталонных импульсов при настройке трактов временного разделения, измерения задержек, фронтов и искажений импульсных сигналов;
• использования в качестве источника тестовых воздействий в измерительных и проверочных стендах метрологических и сервисных лабораторий;
• обеспечения стендовых испытаний и эксплуатационных проверок устройств автоматики, телекоммуникаций и вычислительной техники.

Благодаря диапазону частоты повторения от единиц килогерц до гигагерц и наносекундным фронтам импульсов Г5-85 подходит для задач, где требуется оценить реальные предельные возможности быстродействующей электроники.

Функциональные возможности и особенности Г5-85

Прибор формирует одиночные и периодические прямоугольные импульсы с широким диапазоном регулировок по времени и амплитуде. Основные возможности:

• внутренний генератор частоты повторения основных импульсов с плавной перестройкой от 3 кГц до 1000 МГц;
• регулируемая длительность импульса в пределах от 1 нс до 200 мкс, что позволяет имитировать как сверхкороткие, так и относительно широкие импульсы;
• наличие режима нерегулируемой длительности с типовым значением 0,5-1 нс для максимального быстродействия;
• регулируемый временной сдвиг от 0,5 нс до 200 мкс, позволяющий задавать задержку между импульсами или относительно внешних событий в схеме;
• выход на нагрузку 50 Ом с регулируемой амплитудой основных импульсов в диапазоне приблизительно 0,2-2 В;
• короткое время нарастания и спада фронта порядка 0,25 нс, что обеспечивает крутые фронты и минимальное размытие по времени;
• контролируемые параметры качества импульса по вершине, исходному уровню и смещению базовой линии, обеспечивающие воспроизводимость формы сигнала.

Генератор удобен при анализе временных диаграмм в быстродействующих цифровых устройствах, проверке устойчивости работы трактов при высоких скоростях и оценке запаса по быстродействию входных и выходных каскадов.

Технические характеристики генератора импульсов Г5-85

Конструкция, питание и условия эксплуатации

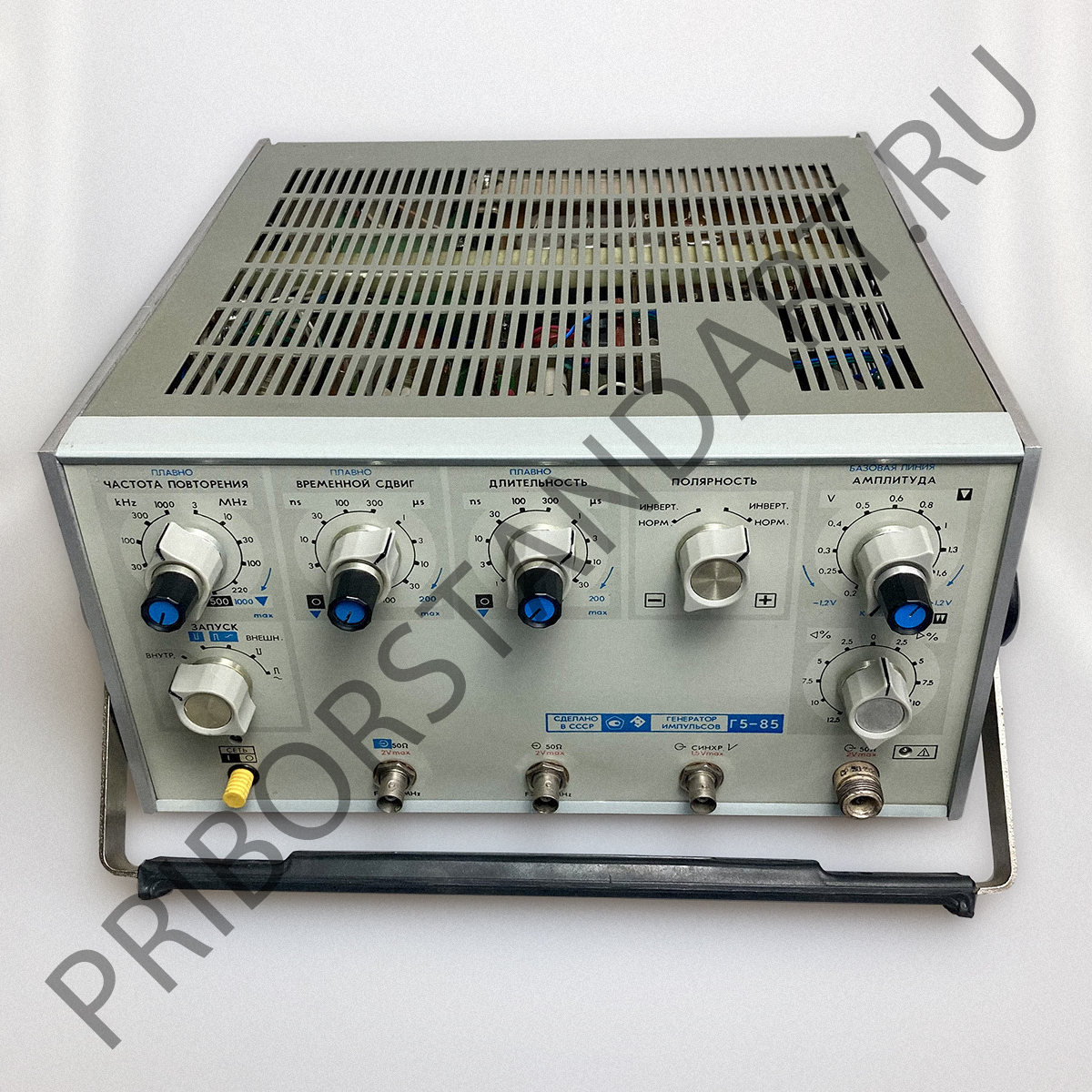

Генератор Г5-85 выполнен в виде настольного блока в металлическом корпусе с развитой системой экранирования, рассчитанной на работу с импульсами наносекундной длительности. На лицевой панели размещены органы управления частотой повторения, длительностью и временным сдвигом, переключатели режимов, а также разъемы для подключения нагрузки и внешних цепей. Шкалы и маркировка выполнены таким образом, чтобы облегчить настройку требуемых параметров в широком динамическом диапазоне.

Питание прибора осуществляется от однофазной сети 220 В. Конструкция блока питания обеспечивает стабильность параметров генератора при допустимых колебаниях напряжения и частоты сети. Система вентиляции и тепловой режим рассчитаны на длительную непрерывную эксплуатацию в лабораторных и цеховых условиях. Габариты и масса прибора удобны для установки на лабораторный стол или в стойку измерительного стенда.

Для сохранения точности параметров рекомендуется выдерживать время прогрева после включения, соблюдать нормируемый диапазон температуры и влажности окружающей среды и использовать качественные высокочастотные коаксиальные кабели с волновым сопротивлением 50 Ом.

Преимущества применения генератора Г5-85

• очень широкий диапазон частоты повторения от 3 кГц до 1000 МГц, позволяющий использовать прибор как в низкочастотных, так и в гигагерцевых областях;
• наносекундные длительности импульсов и быстрые фронты порядка 0,25 нс, что дает возможность оценивать реальное быстродействие современных и классических полупроводниковых схем;
• широкий диапазон регулировки длительности и временного сдвига импульсов, удобный для моделирования задержек, окон, временных интервалов и последовательностей;
• регулируемая амплитуда на нагрузке 50 Ом в диапазоне 0,2-2 В, достаточная для большего числа цифровых и аналоговых узлов без дополнительных усилителей;
• контролируемые параметры качества импульса по выбросам, неравномерности вершины и смещению базовой линии, что обеспечивает воспроизводимость испытаний;
• стационарное исполнение с надежным сетевым питанием и запасом по мощности для работы в непрерывном режиме на испытательных стендах;
• возможность применения как в конструкторских и метрологических лабораториях, так и на производственных и сервисных участках для проверки и наладки аппаратуры с высоким быстродействием.
